Coilcraft1500V栅极驱动隔离变压器结构设计

　　在电力电子变换器的硬件开发环节，栅极驱动回路的可靠性直接决定了功率器件的开关寿命与整机运行稳定性，尤其是在高压母线的应用场景中，驱动侧与功率侧的电位隔离是必须满足的安规要求，这款隔离变压器正是针对MOSFET与IGBT的栅极耦合驱动场景开发的磁性元件。从实际应用场景来看，这类器件广泛覆盖工业变频器、新能源变流器、高频开关电源、伺服驱动放大器等需要高压隔离驱动的设备中，当功率器件工作在数百伏乃至上千伏的母线电位上时，控制侧的弱电PWM信号无法直接接入栅极，必须通过隔离器件完成信号传递同时阻断高低电位之间的直流通路，相比光耦类隔离器件，磁隔离变压器具备更高的共模瞬态抗扰度、更宽的工作温度范围与更长的使用寿命，更适合在工业级严苛环境下长期运行。

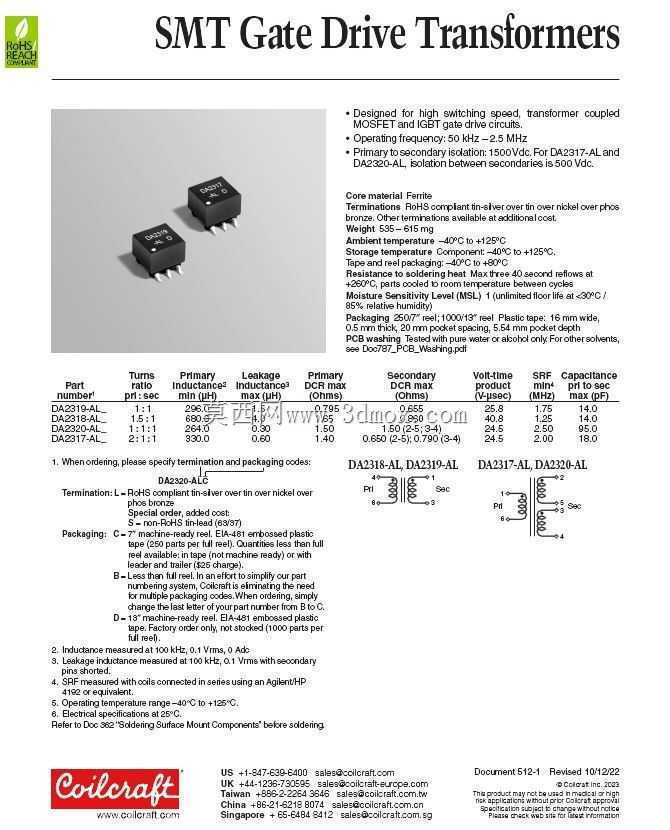

　　从产品功能特性来看，该器件可实现初级到次级1500Vdc的绝缘耐压，针对特定型号还可满足次级绕组间500Vdc的隔离要求，工作频率覆盖50kHz至2.5MHz区间，完全匹配当前主流功率器件的开关频率范围，不会因带宽不足导致驱动波形畸变，也不会因频带过宽引入不必要的高频干扰。器件采用工业标准EP5表面贴装封装，引脚采用锡-银-锡-镍-磷青铜端子结构，可兼容260℃的无铅回流焊工艺，同时满足RoHS环保标准，适配当前主流的SMT自动化产线焊接要求，不需要额外调整焊接温度曲线即可完成批量贴装。

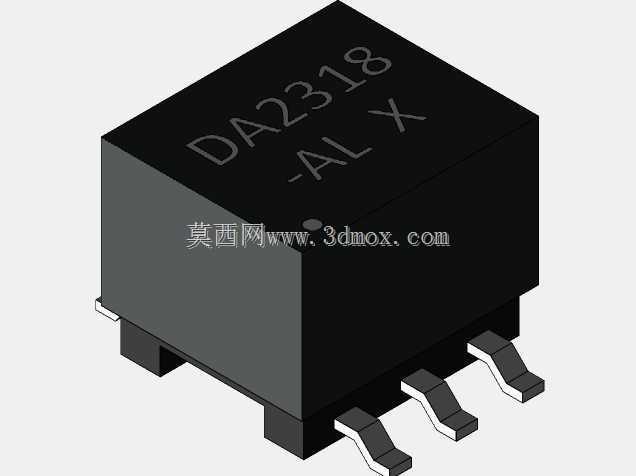

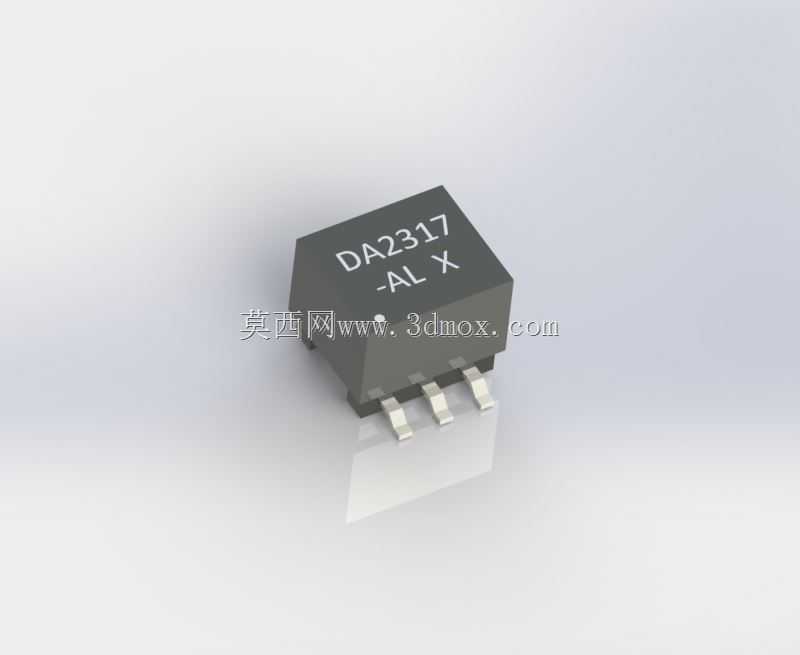

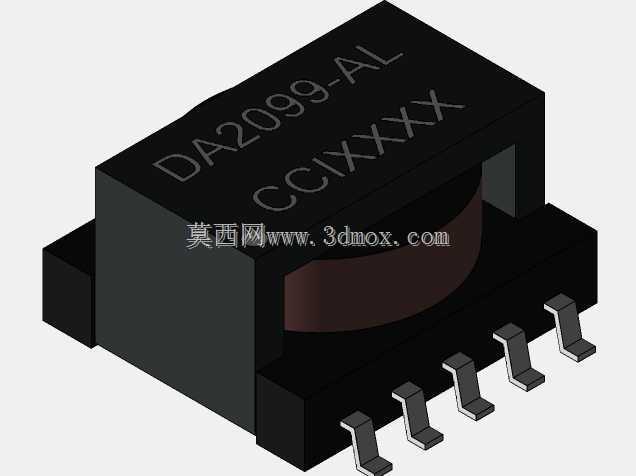

　　在三维建模的设计思路上，首先需要还原EP5磁芯的标准外形轮廓，准确还原磁芯中柱与边柱的尺寸比例，保证绕组窗口的空间尺寸与实际物料一致，避免后续结构装配时出现磁芯与周边器件干涉的问题。其次要重点还原表面贴装引脚的共面度参数，六个贴片引脚的底面必须处于同一基准平面，引脚的伸出长度、宽度与焊盘匹配尺寸需要严格对应 datasheet 中的安装要求，确保PCB Layout时设计的焊盘封装与模型完全匹配，减少投板后出现焊接虚焊、立碑等工艺问题的概率。模型表面的丝印标识也需要按照实际器件的印字位置还原，方便生产环节的物料目视核对，避免错料问题发生。

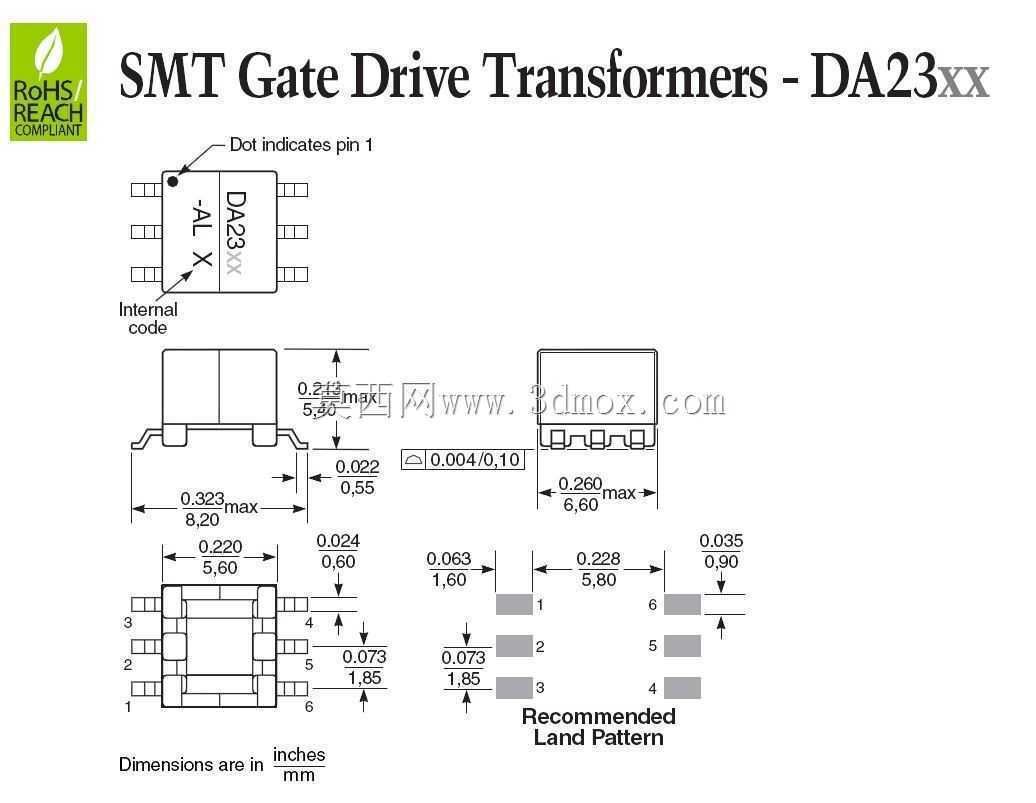

　　关于外形尺寸与安装边界，建模时需要严格控制器件的整体高度，因为表面贴装变压器在板卡布局时往往会被高度限制，尤其是在紧凑型电源模块、薄型变频器的设计中，器件的Z向高度直接决定了整机的外壳厚度设计。引脚的间距需要严格按照EP5封装的标准节距设置，保证每个引脚的中心位置与PCB焊盘中心完全重合，同时要预留出焊接后的焊锡爬升空间，模型的本体边缘不能超出引脚外侧的安全距离，避免波峰焊或回流焊时锡渣飞溅到磁芯表面造成绝缘隐患。另外需要注意磁芯本体与引脚之间的绝缘距离，模型中要准确还原塑封外壳的壁厚，保证安规距离的计算与实际器件一致，在进行整机安规间距校核时，三维模型的测量结果可以直接作为结构评审的依据，不需要额外等待实物样品测量。

　　在实际选型与结构校核过程中，这类隔离变压器的三维模型还可以帮助工程师提前完成驱动回路的布局优化，通过模型可以直观判断变压器与功率器件栅极引脚之间的距离，尽可能缩短驱动走线的长度，减少驱动回路的寄生电感，避免开关过程中出现栅极电压振荡导致的器件误导通问题。同时在进行热仿真分析时，准确的模型尺寸可以赋予正确的材料参数，模拟不同负载下变压器的温升情况，验证周边器件的热影响是否在允许范围内，提前优化板卡的散热布局，避免样机阶段出现局部过热的问题。
