Coilcraft7瓦POE以太网供电变压器结构设计

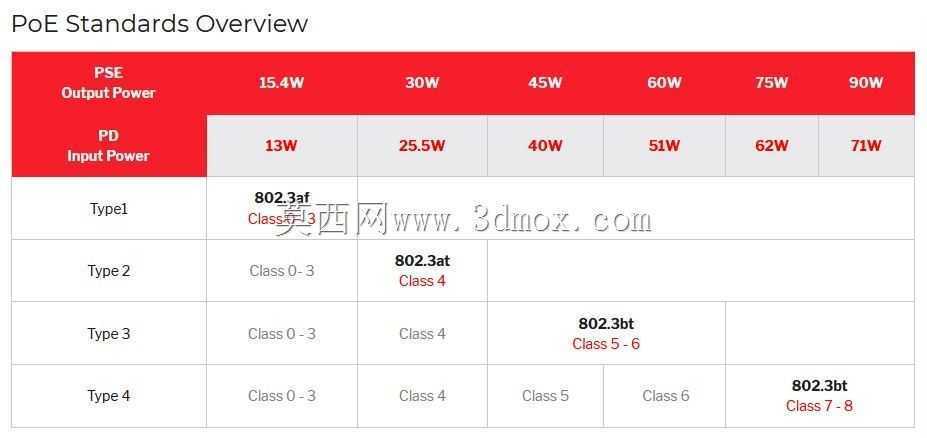

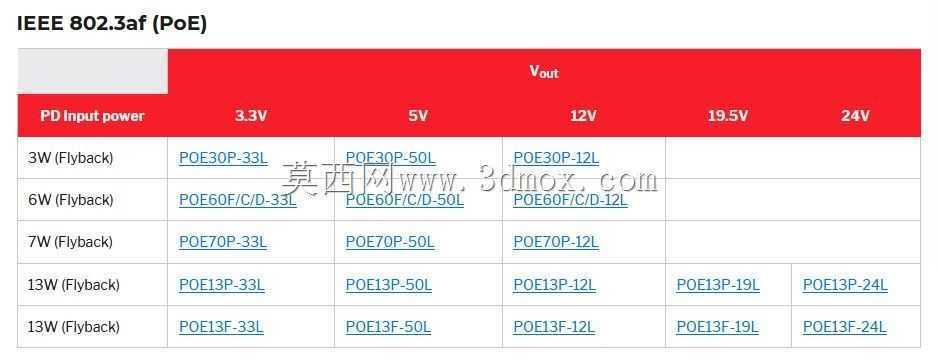

　　在PoE以太网供电系统的硬件选型环节，终端受电设备侧的隔离变压器是决定供电链路稳定性、信号传输完整性的核心无源器件，本次涉及的7瓦级POE变压器，对应IEEE802.3af标准下的Type1型受电设备供电需求，适配从PSE端到PD端的直流功率与以太网信号耦合传输场景，常见于桌面式无线AP、小型IP摄像头、壁挂式门禁读卡器、低功耗物联网网关这类不需要额外布设电源适配器的网络终端设备内部。从实际工程应用的工况来看，这类变压器需要同时承担两个核心功能：一是完成以太网差分信号的磁耦合传输，保证10/100M以太网信号的阻抗匹配，避免信号回波损耗超标导致的链路丢包；二是实现PSE供电端与PD受电端的电气隔离，同时完成共模干扰抑制，

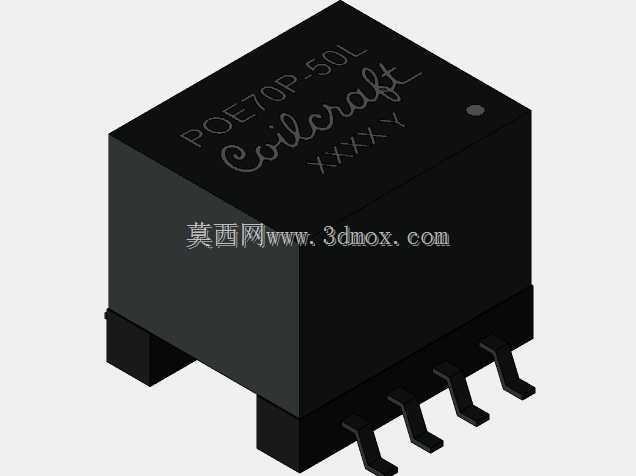

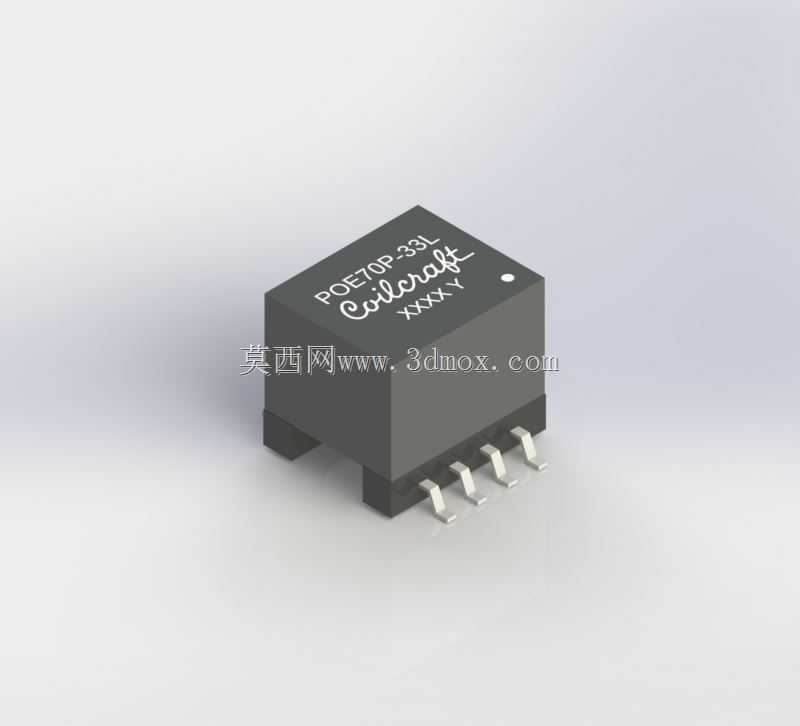

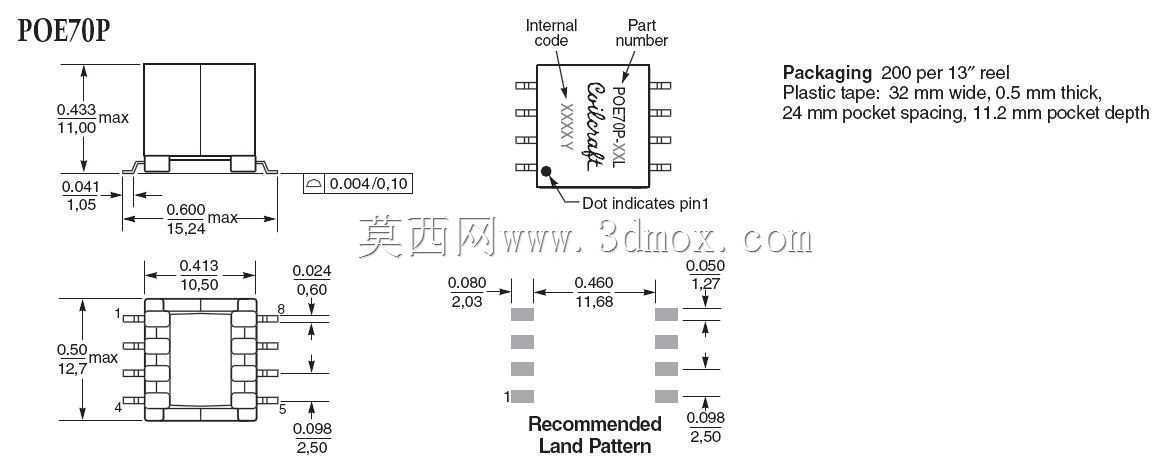

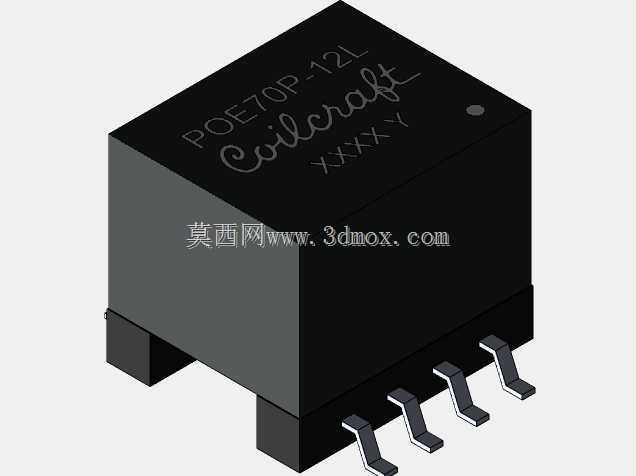

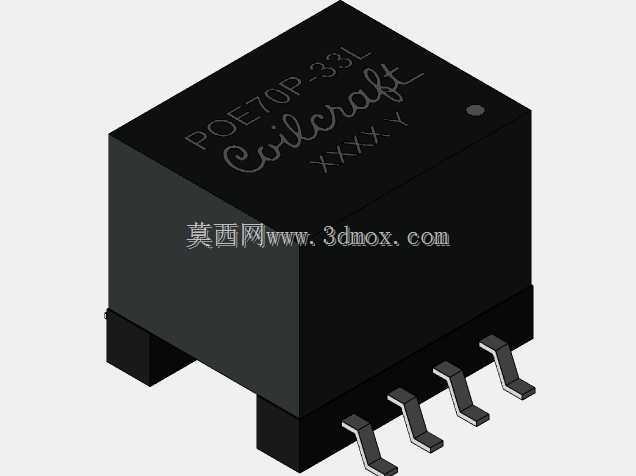

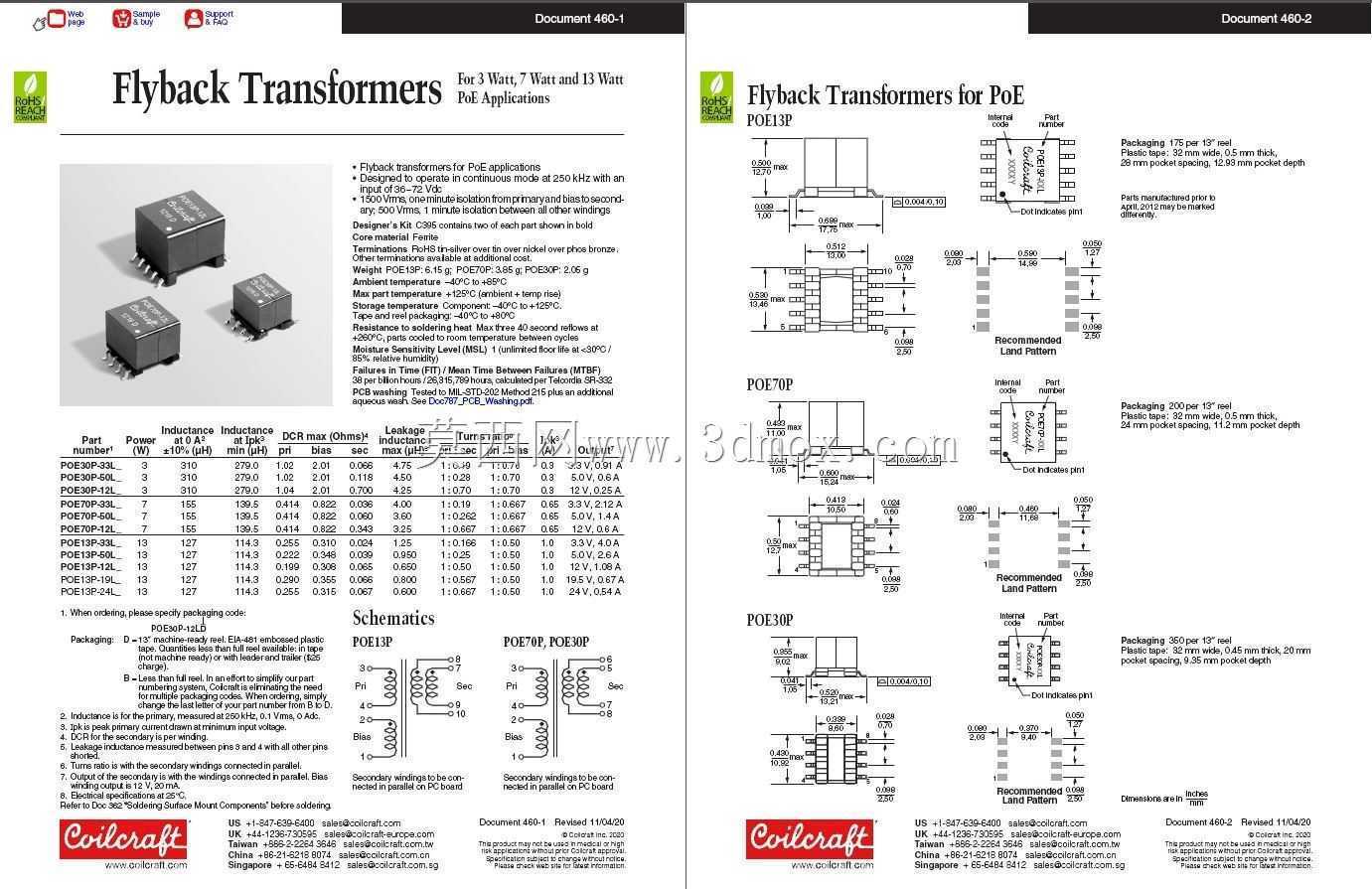

　　避免电网侧的浪涌、静电干扰通过网线串入终端核心电路造成器件损坏。在设计这款变压器的三维结构时，首先要匹配SMD表贴量产的工艺要求，整体采用方形塑封外壳结构，底部引出的表贴引脚间距严格遵循对应封装的焊盘尺寸规范，引脚共面度控制在0.1mm以内，满足SMT回流焊的贴装公差要求，避免批量生产时出现虚焊、立碑等工艺缺陷。外壳顶部的丝印标识区域预留了足够的平面空间，用于标注产品型号、系列号与极性标识，其中引脚侧的白色圆点作为第一引脚定位标记，与PCB封装的丝印标记一一对应，避免生产贴装时出现方向反向的问题。从安装边界来看，这款变压器的整体高度控制在低矮型表贴器件的常规尺寸范围内，不会对终端设备的内部堆叠造成高度干涉，

　　适配薄型壳体的网络终端产品结构设计需求，器件四周预留的焊盘爬电距离满足安规隔离电压的要求，初次级引脚之间的塑封壳体厚度经过核算，能够满足POE供电要求的基础隔离耐压等级，避免高压侧与低压侧之间出现击穿风险。在磁路结构的设计匹配上，这款变压器内部采用高磁导率的铁氧体磁芯，绕组采用多层平绕的线圈工艺，初次级绕组之间设置绝缘隔离层，在保证7瓦功率传输能力的前提下，将线路压降控制在合理区间，对应37V到57V的输入电压范围下，输出电流能够覆盖123mA到189mA的区间，满足Type1设备的功率上限要求。建模过程中需要重点关注引脚的成型角度，引脚与塑封本体的衔接处做了圆弧过渡处理，避免引脚在受外力弯折时出现根部断裂的问题，

　　同时塑封本体的底部做了微凸的支撑结构，贴装时焊锡能够在引脚与PCB焊盘之间形成良好的浸润角，也能避免塑封本体直接贴在PCB表面导致的助焊剂残留无法清理的问题。在实际的设备结构堆叠中，这类变压器通常布置在以太网RJ45接口的邻近位置，缩短信号走线的长度，减少信号传输路径上的阻抗不连续点，因此三维模型的尺寸精度直接影响PCB布局的合理性，若模型的占位尺寸与实际器件存在偏差，很容易导致后期结构装配时与周边的RJ45连接器、电解电容、ESD防护器件出现空间干涉。此外，模型还原了器件表面的所有细节特征，包括外壳的微小脱模斜度、引脚的表面镀层区域、顶部丝印的字符轮廓，能够直接用于整机的结构干涉检查、装配工艺模拟，也可以用于产品宣传的渲染输出，不需要二次修整模型细节。针对不同的仿真需求，模型的结构分层清晰，能够单独拆分出塑封外壳、磁芯、绕组、引脚四个部分，方便进行热仿真时赋予不同的材料属性，核算满功率负载下器件的温升情况，验证周边器件的热影响是否在允许范围内。
