北欧nRF9160通信开发板结构设计

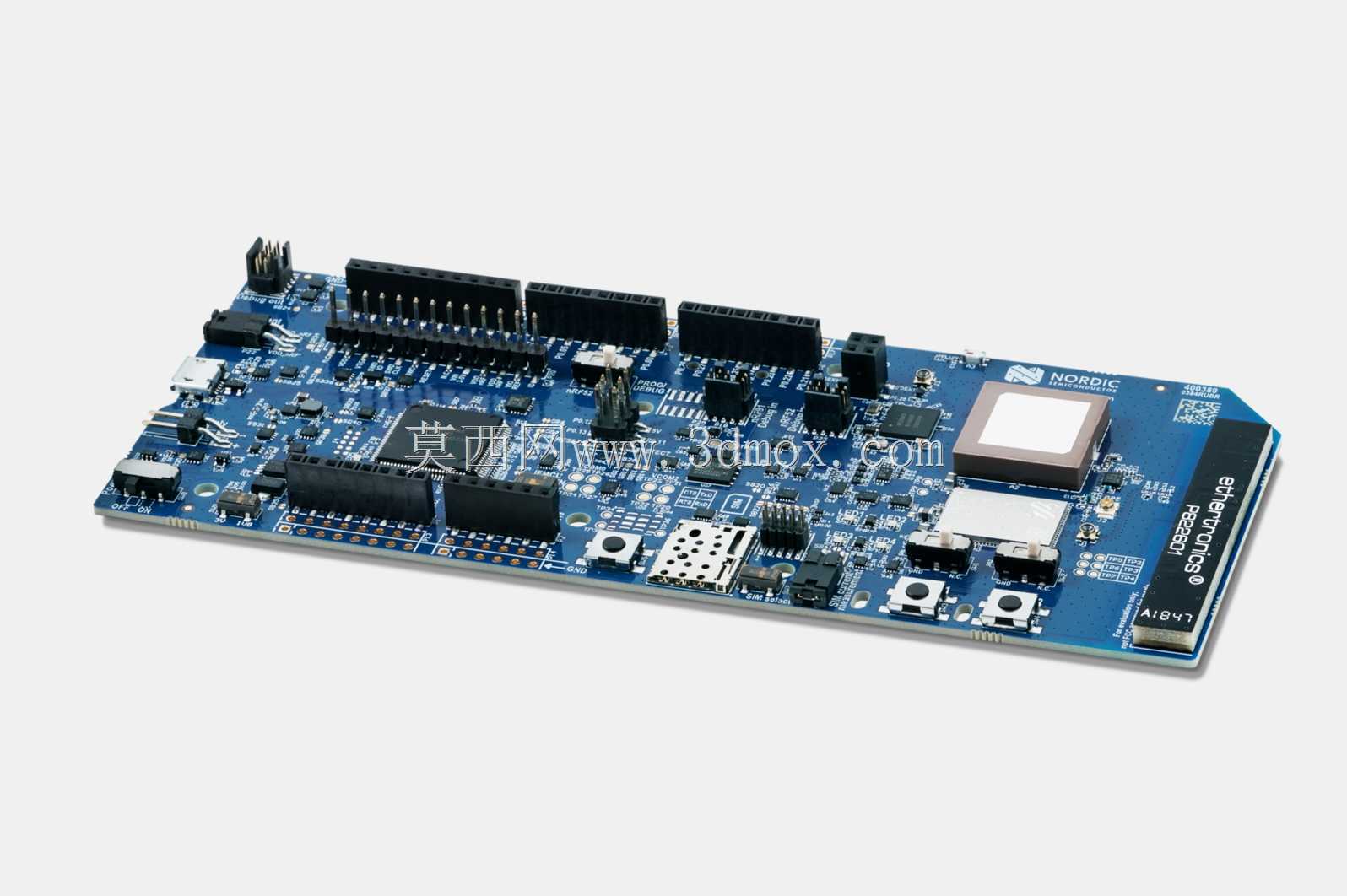

　　这块板卡属于面向蜂窝物联网验证阶段的硬件载体，在做整机结构堆叠时，首先要确认它不是最终量产终端，而是给射频联调、协议栈移植、外设接入和低功耗测试使用的开发载体。板体采用长条形蓝色PCB布局，边缘器件排布相对疏朗，核心通信SiP器件位于板卡中段偏左区域，周边围绕电源管理、存储、接口匹配与射频链路元件，板端预留白色长条状天线辐射区，分别对应蜂窝频段与2.4GHz近场通信链路，在装入外壳时必须保证该区域不被金属件、屏蔽罩或大面积导电结构遮挡，否则会直接劣化驻波比与空中包传输成功率。

　　从实际调试场景看，这类板卡常放在物联网网关样机、资产追踪终端、环境监测节点、车载定位单元的早期原理验证阶段使用。硬件工程师先在板上跑通蜂窝注网、GNSS定位、蓝牙信标交互，再由结构工程师评估板卡放入目标壳体后的固定孔位、接插件插拔方向、SIM卡卡座操作空间和天线净空区。板上沿长边布置了两排排针接口，引脚把通用输入输出、串口、SPI、I2C、模拟采样、电源轨全部引出，外接传感器子板、调试探针或者Arduino形态扩展板时，排针间距要和外壳开窗对齐；若整机采用堆叠式安装，排针上方需要预留足够插拔高度，不能让上壳内壁压住跳线帽或者排线端子。

　　板卡左侧配置了SIM卡承载结构，支持推入式与焊接式两种卡形态的验证需求，结构设计时要在壳体对应位置留出卡托插拔通道，若采用外置卡托方案，卡托行程末端不能和电池、线束发生干涉。板上还布置了多枚用户可编程指示灯、轻触按键和滑动开关，调试人员不用外接仪器就能判断注网状态、电源域状态和链路连接情况；在外壳设计阶段，按键位置需要对应硅胶按键或者塑胶按键柱，指示灯上方要预留导光柱或者半透明白色遮光区，避免相邻灯位串光。

　　射频部分是这块板结构设计的核心约束。蜂窝链路覆盖多段LTE-M与NB-IoT频段，GNSS接收链路单独占用一个天线馈点，2.4GHz链路负责蓝牙相关交互，三类天线的净空要求各不相同。做整机堆叠时，板卡天线区下方不能铺铜、不能紧贴电池金属包膜、不能靠近扬声器磁钢或者马达这类金属与磁性器件，建议天线区到壳体内壁保留至少数毫米空气间隙，外壳优先选用ABS、PC这类低介电常数塑胶，若必须使用金属中框，就要在天线对应位置做断条或者开窗处理，把辐射方向留给壳体外侧自由空间。

　　接口与安装边界方面，板边预留了调试探针连接位，量产烧录或者现场日志抓取时，调试器排线从板侧接入，整机壳体要在对应侧壁预留调试口开盖位置，或者在底壳设计可拆式调试盖板，避免每次抓取日志都要完全拆开整机。板上的USB类数据接口承担供电、日志输出和固件烧录功能，接口周围要保留插头插拔的直线空间，插头插入后不能和相邻固定螺柱发生碰撞。固定孔位分布在板体四角附近，锁付铜柱或者塑胶螺柱时，螺钉头不能压到表层走线，垫圈层选用绝缘材质，防止锁付过程中刮伤阻焊层造成电源短路。

　　热设计层面，通信SiP在蜂窝发射瞬态会出现短时间功耗抬升，板卡周边不要被泡棉、密封胶完全包覆，依靠表层铜皮和周围空气自然对流即可满足开发阶段散热需求；如果要把该方案移植到高防护等级密封壳体中，需要在SiP对应位置预留导热垫路径，把热量引导到壳体金属散热筋上。外设扩展上，所有引出引脚都可以通过排针连接外部传感器，比如温湿度采样单元、加速度振动探头、门磁开关、GNSS有源天线外接座，外接射频天线时要使用匹配的射频同轴连接器，馈线走线远离板内高速数字信号线，避免数字开关噪声耦合到接收链路灵敏度上。

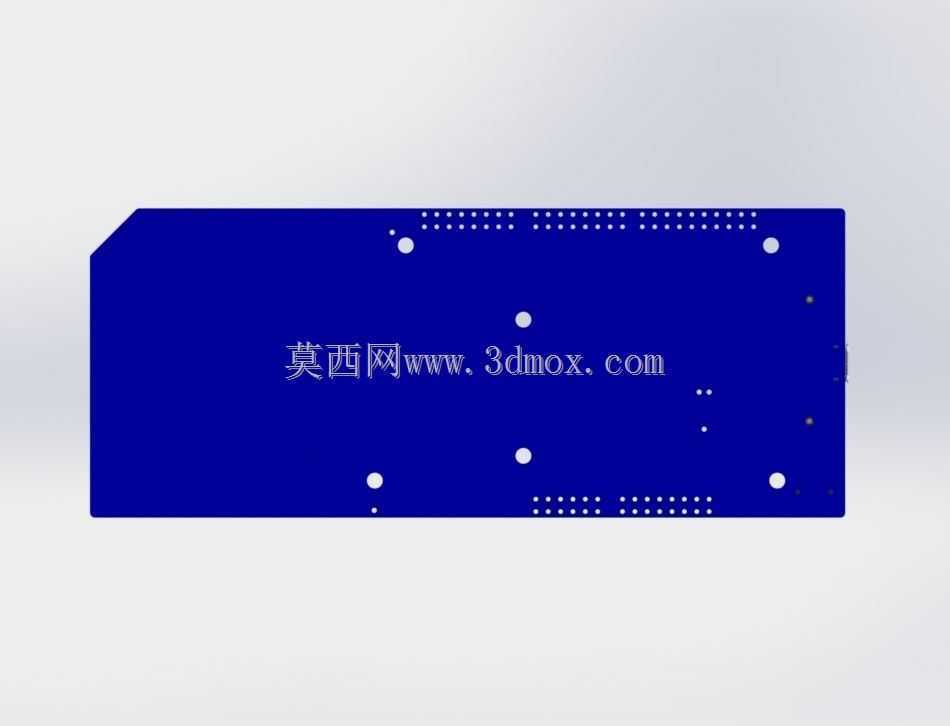

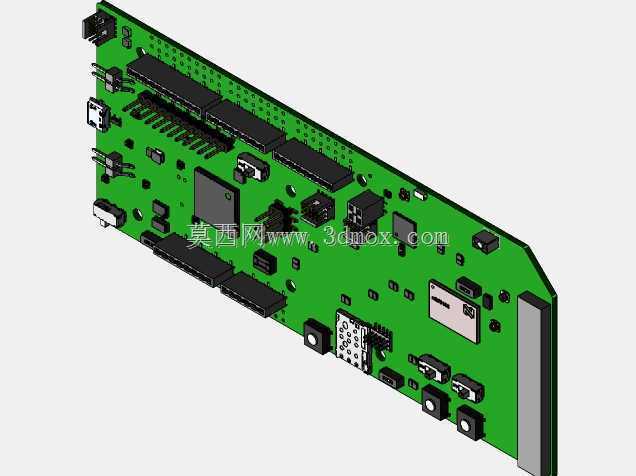

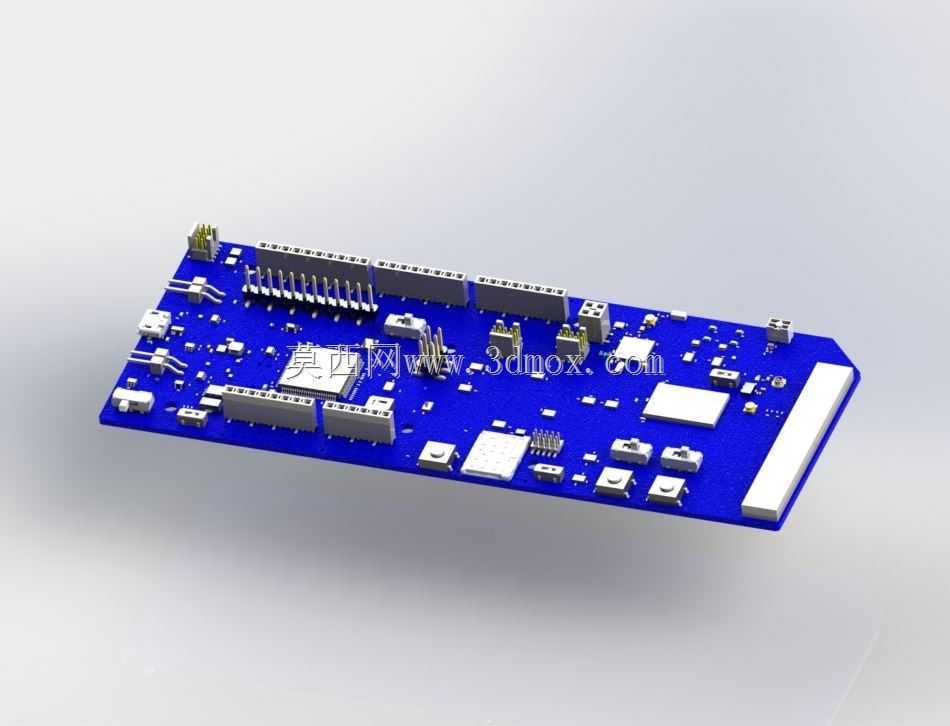

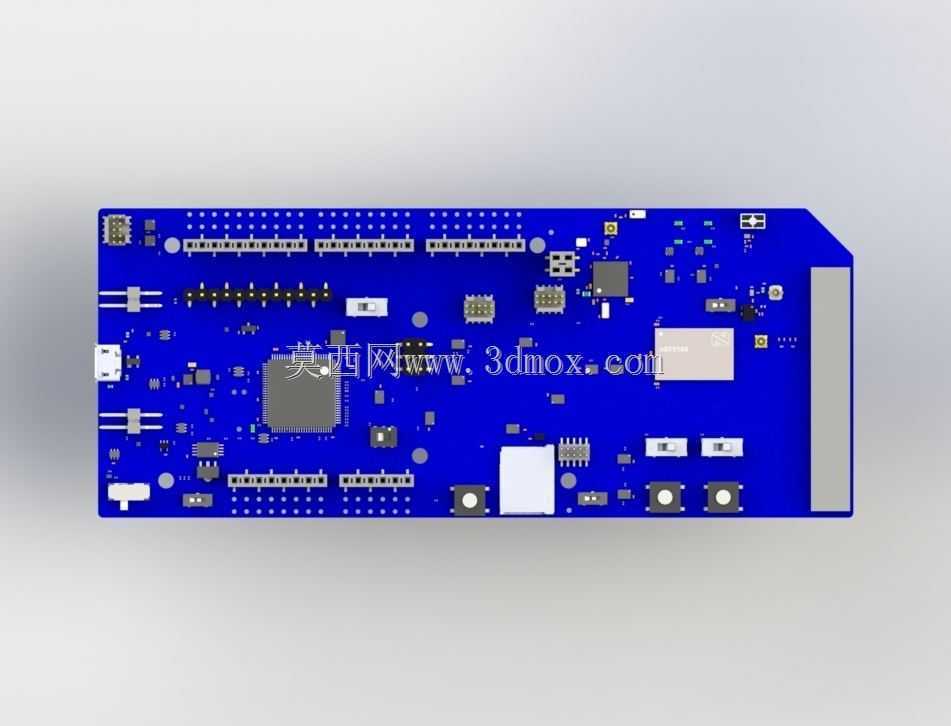

　　整套板卡的建模还原需要把PCB基板厚度、表贴器件封装高度、排针突出高度、接口凸台尺寸全部按实际规格搭建，在数字样机阶段就能完成壳体干涉检查、天线净空校核、拆装路径模拟，减少后续开模后才发现按键错位、天线被遮挡、SIM卡无法插拔这类返工问题，非常适合通信终端结构团队在方案预研阶段做装配验证参考。
