单芯防水线束对接圆柱插接件

　　整车低压线束在轮罩、机舱纵梁、车门过孔这类常年被泥水冲刷、振动持续存在的区段，单根大平方电源线往往不能直接把端子裸露在扎带固定点之间，必须靠带锁紧结构的单孔护套完成线端对接。这套圆柱式插接件就是针对这类单回路、中等线径的电源或传感器延长场景搭建的数模，结构上没有多腔孔位的排布负担，所有特征都围绕径向密封、轴向防脱和盲插导向三件事展开。

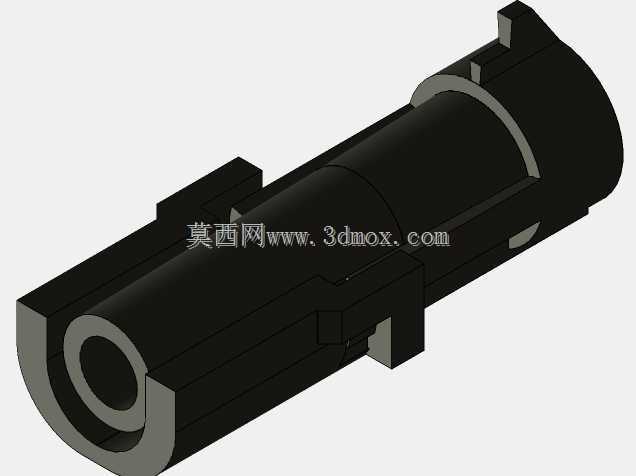

　　从外轮廓看，主体采用长圆筒形态，进线端和对接端各有不同的壁厚台阶。对接端外圈预留了环形锁止臂的让位空间，两侧伸出的弹性悬臂在公母护套插合到位时会卡入对方壳体的方槽内，维修人员用指尖按压悬臂背面的防滑纹即可解锁，不需要专用挑针工具。圆筒中段做了一圈凸起的止挡环，装配时如果工人戴厚手套推不到位，止挡环会和对接件端面留出明显缝隙，在线束总成下线检验的台架上一眼就能识别未锁止故障，避免虚接进入总装。

　　进线侧的结构更侧重线束走向约束。壳体上方延伸出带波纹的轴向卡扣，用于和车身钣金孔、线束支架卡槽配合，限制插接件在整车颠簸时绕轴线转动；下方对称布置的两条加强筋把圆筒和卡扣根部连成一体，防止长期弯折后卡扣从根部断裂。圆筒末端的内孔按橡胶密封圈的压缩量设计，装配时先把线芯压接端子，再穿过后端的橡胶密封塞，密封塞外圈的两道唇口贴紧壳体内壁，内圈抱紧导线绝缘层，形成 IP67 等级所需的径向密封面，高压水枪冲洗轮罩时水线无法沿导线间隙渗入端子接触区。

　　建模过程中把端子腔单独拆成可剖切的特征：腔体内部设有端子定位台和二次锁插入槽，端子从尾部推入后，前端的弹性接触区落在圆筒最前端的对接孔中心，后端的压线筒则被密封塞包裹。二次锁片从壳体侧面横向插入，压住端子肩部，即便悬臂受到异常侧向拉力，端子也不会从后方退出。这种“主锁+二次锁”的双重防退思路在单芯护套上很常见，但数模里把锁片的插入行程、止退斜面角度都按实际装配手感做了还原，方便结构工程师在出二维图时直接标注关键配合尺寸。

　　安装边界方面，圆柱主体的外径按常见单孔护套的包络取在二十毫米量级，总长度控制在五十毫米以内，径向留出的手指操作空间约为护套外径的一点五倍，适合在钣金夹层、线束分叉点这类局促位置布置。对接方向沿圆筒轴线，插入力控制在单手可操作的范围，拔出时按压两侧悬臂即可沿轴向拉开，不需要旋转。壳体外表面没有尖锐飞边，所有拔模斜度按注塑工艺取一致方向，壁厚过渡处做了圆角，避免熔体填充时在厚壁区产生缩痕。

　　在数模核查阶段，重点检查了几处容易出问题的配合：一是锁止悬臂根部的圆角与壁厚，太薄会在低温下脆断，太厚则留下缩孔；二是密封塞安装槽的内径公差，过大会导致密封压缩量不足，过小会把橡胶塞切边；三是对接端导向口的倒角，倒角过小会在盲插时把端子顶弯，倒角过大又会损失锁止臂的有效长度。模型把这些区域都做成独立参数特征，后续切换不同线径、调整密封件规格时，只需修改腔体直径和密封槽宽度，外围的卡扣、加强筋、止挡环可以保持不变，衍生出同系列不同规格的护套时能大幅减少重复建模工作量。

　　实际装车验证时，这类插接件多用于雾灯线束延长、冷却风扇单回路供电、底盘轮速传感器对接等位置，振动频谱覆盖怠速到高速行驶的宽频区间，数模中悬臂的固有频率需要避开发动机怠速激励，因此在卡扣根部加了横向加强筋提升刚度。温度循环上，机舱工况要求零件在零下四十度到零上一百二十五度之间保持尺寸稳定，材料选玻纤增强尼龙时，数模里按材料收缩率放了成型补偿，保证模具出件后锁止尺寸落在公差带中段。整体结构没有复杂的侧抽芯，模具采用前后模对开加少量滑块即可成型，属于线束零件里结构紧凑、工艺成熟、维护方便的典型单芯对接方案。
