等腰三角形折叠式偶极射频天线

　　该结构面向业余无线电2米频段的野外通信与固定架设场景，工作覆盖约144至148MHz范围，属于全向水平极化环路类天线装置。实际使用中，这类装置常布置于屋顶、桅杆、临时营地或试验场，用于话音、数据及弱信号接收发射；其辐射特性对周边金属构件较敏感，因此支撑杆、紧固件和安装基座的材料选择会直接影响驻波、方向图与谐振稳定性。

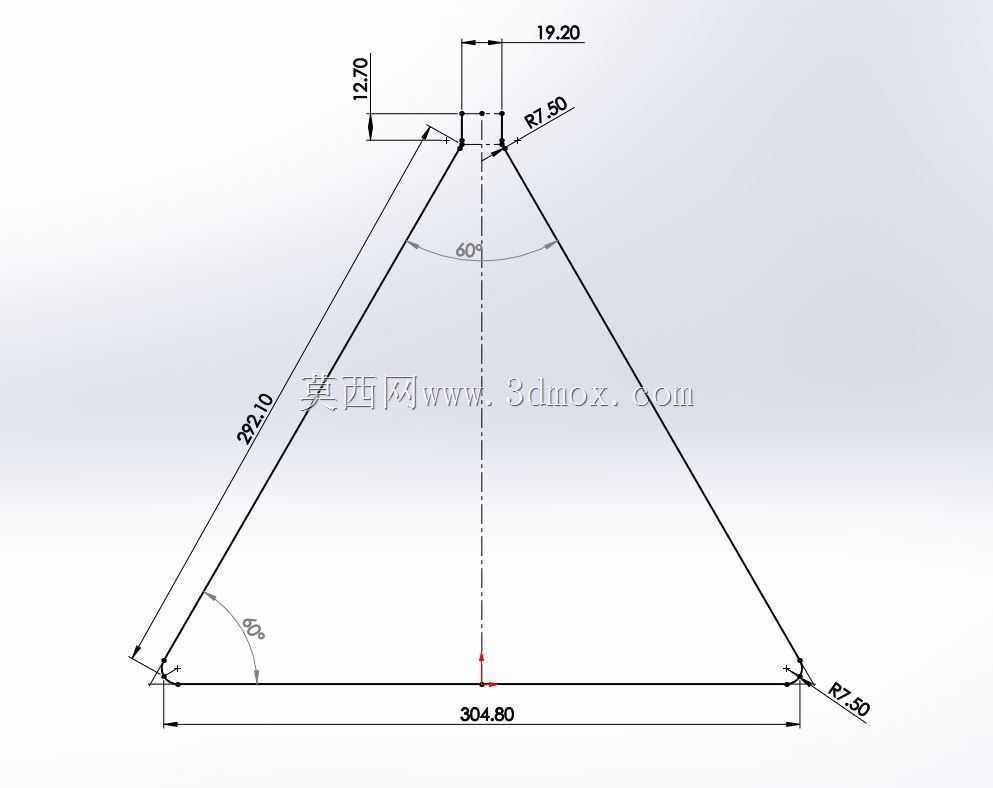

　　整体外形以等腰三角形为主体，三角形边长按约一个波长的八分之一关系展开，对应8米波长下的紧凑架设边界。主体采用铝码尺类型材弯折成型，型材厚度控制在2毫米左右即可满足刚度需求；过厚材料并不会显著提升电性能，反而增加弯折难度与风载。三角形末端保留平行间隙，该间隙用于容纳电容电桥调谐结构，通过调整间隙处的电气长度，使天线谐振点落到目标工作中心频率。

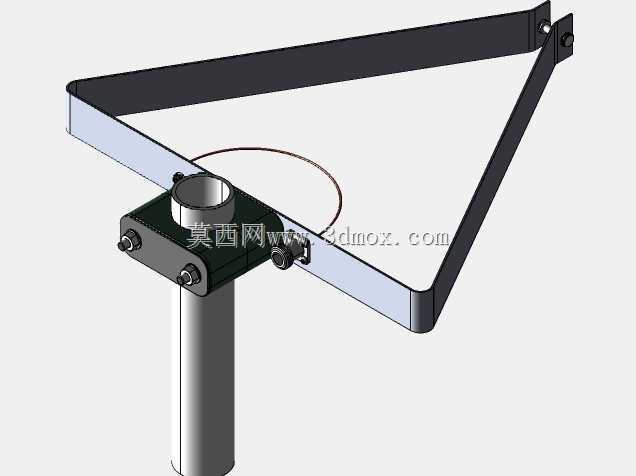

　　调谐间隙附近设置尼龙紧固件，用于把辐射体固定在绝缘管夹上。管夹承担机械夹持与电气隔离双重作用，安装时不能让金属抱箍直接跨接辐射边，否则会改变电流分布。支撑竖杆建议选用丙烯、PVC、尼龙、玻璃纤维、竹子或木材等非金属材料；若采用铝、铜或铸铁金属杆，天线杆会扭曲近场电磁场，造成谐振偏移、辐射效率下降和方向图畸变。模型中竖杆穿过PVC杆件，顶部穿线小孔用于布置同轴馈线，实际装配时应让馈线尽量沿非导电支撑轴线引出，减少馈线外皮寄生辐射。

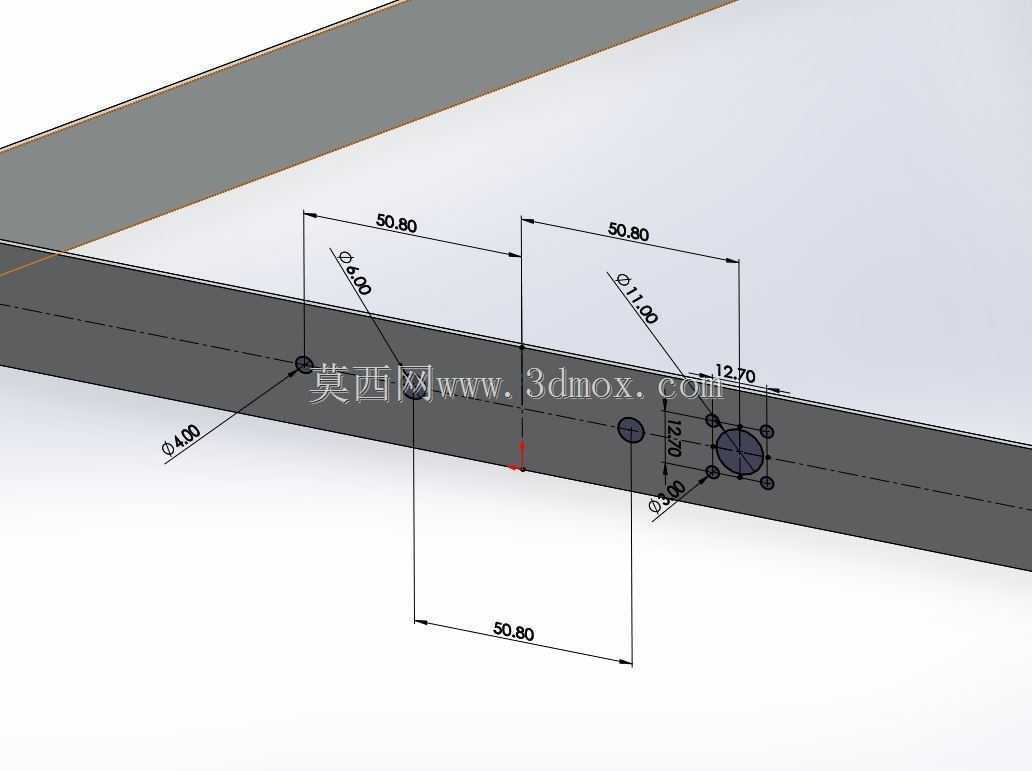

　　馈电端口采用N型同轴连接器，而非常规UHF型接头。选择N型接头的原因在于其在甚高频段接触电阻更稳定、屏蔽连续性更好，能够降低因接头失配带来的传输线损耗。接头与铝制辐射体之间需要可靠搭接，焊点和铜连接片在户外环境中应做密封防腐处理；透明丙烯酸喷涂可作为低成本防护方案，覆盖焊点、铜件及易腐蚀接触面，同时避免厚涂层进入调谐间隙而改变电容。

　　结构设计的重点在于可折叠与可重复架设。铝码尺本身具有平直、轻质、易裁切的特点，弯折成三角形后形成自承式辐射框架；端部铰链或枢转位置在收纳时允许三边收拢，展开后又能保持确定的几何形状。三角形底边与两侧斜边构成连续电流路径，末端平行间隙相当于端部加载电容，使较短物理尺寸下仍能获得目标频段的有效电气长度。选用码头货运常见铝码尺时需注意材料脆性，部分回收尺在反复弯折或风振后容易断裂，因此折弯半径不宜过小，装配孔位也应避免贴近弯边。

　　安装边界方面，天线主体需与金属屋面、铁塔横担、电力线缆及大型导电障碍物保持足够净空；靠近金属面时，谐振频率和输入阻抗会发生明显漂移。固定点宜落在三角形靠近馈电与支撑交汇的区域，使辐射边尽量少受夹持约束。风载作用下，三角形平面会承受侧向力矩，绝缘管夹和尼龙紧固件应具备防松设计，但不能形成连续金属导电桥。

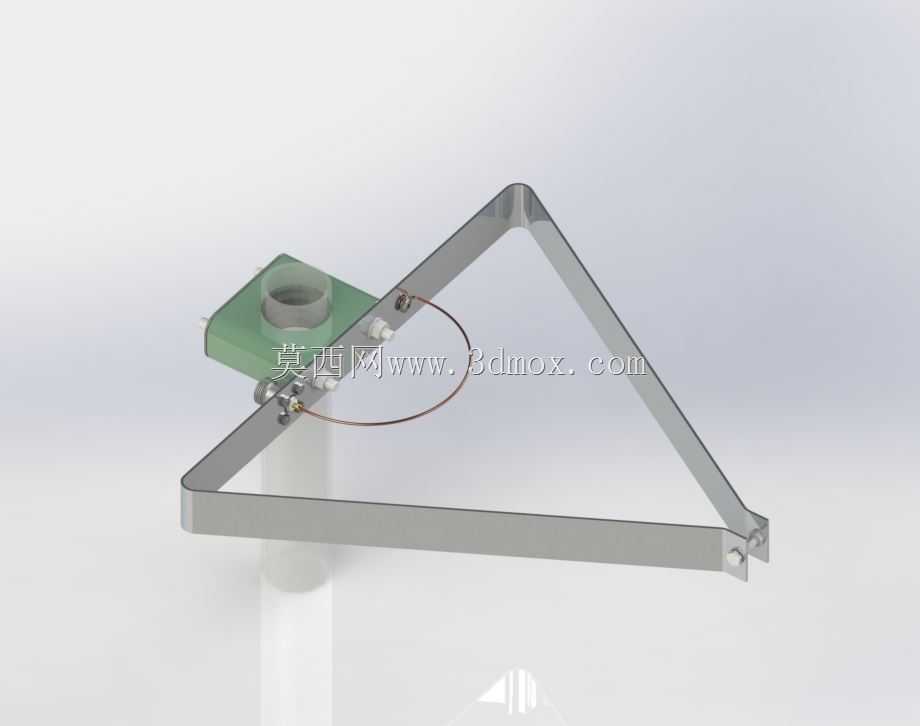

　　从建模角度看，作品需要同时表达辐射铝条、端部调谐间隙、馈电连接器、同轴引线、绝缘支座、PVC支撑杆和管夹等关系。铝条采用等截面薄壁型材特征，弯折处保持一致圆角；端部平行间隙的间距属于关键电性能尺寸，建模时不应随意合并。连接器位置要体现与辐射体的金属接触区，以及与支撑杆之间的绝缘过渡。线圈状细缆和接头细节虽小，却能反映实际馈电走向，便于后续检查馈线是否靠近辐射边、是否存在金属支撑干扰等装配问题。

　　该结构并非单纯机械支架，而是机械几何与射频电气约束共同决定的装置：三角形边长决定谐振基础，末端间隙决定微调能力，材料选择决定损耗与稳定性，馈线布置决定辐射纯度。设计人员在复刻或改型时，应先确定工作频率对应的波长和架设空间，再反推三角形边长、型材宽度、间隙距离及支撑方式；对于野外便携使用，可优先控制重量与折叠体积；对于固定台站，则应提高接头防护、紧固件防松和长期抗风振能力。
