折叠偶极式十米波段Halo天线结构

　　该结构面向十米波段无线电收发场景，属于可在移动设备、小型公寓、临时架设点以及空间受限通信工位中使用的环形辐射装置。它不是常规拉杆天线或简单线圈，而是由多层金属板片、绝缘隔层、绑扎件、支撑桅杆和同轴馈电位置共同构成的折叠式Halo天线，核心目标是在有限物理尺寸内获得接近四分之一波长的有效电流路径，同时保持较低质量、较均匀的增益分布和较清晰的水平面极化特性。

　　从实际用途看，这类天线主要服务于30MHz附近的通信链路。传统鞭状天线在车辆或狭小场地中虽然架设方便，但长度、地网和安装高度往往带来限制；大型水平环天线则需要较大展开半径，不适合临时携带或室内外快速布置。该折叠结构通过把辐射路径分层盘绕，并在末端形成近似闭合的环面，使金属导体在紧凑轮廓内延展。环体外侧还延伸出一段平行叠层臂，用于调整电流分布和端部边界，使辐射方向图更接近Halo天线所期望的水平极化状态。

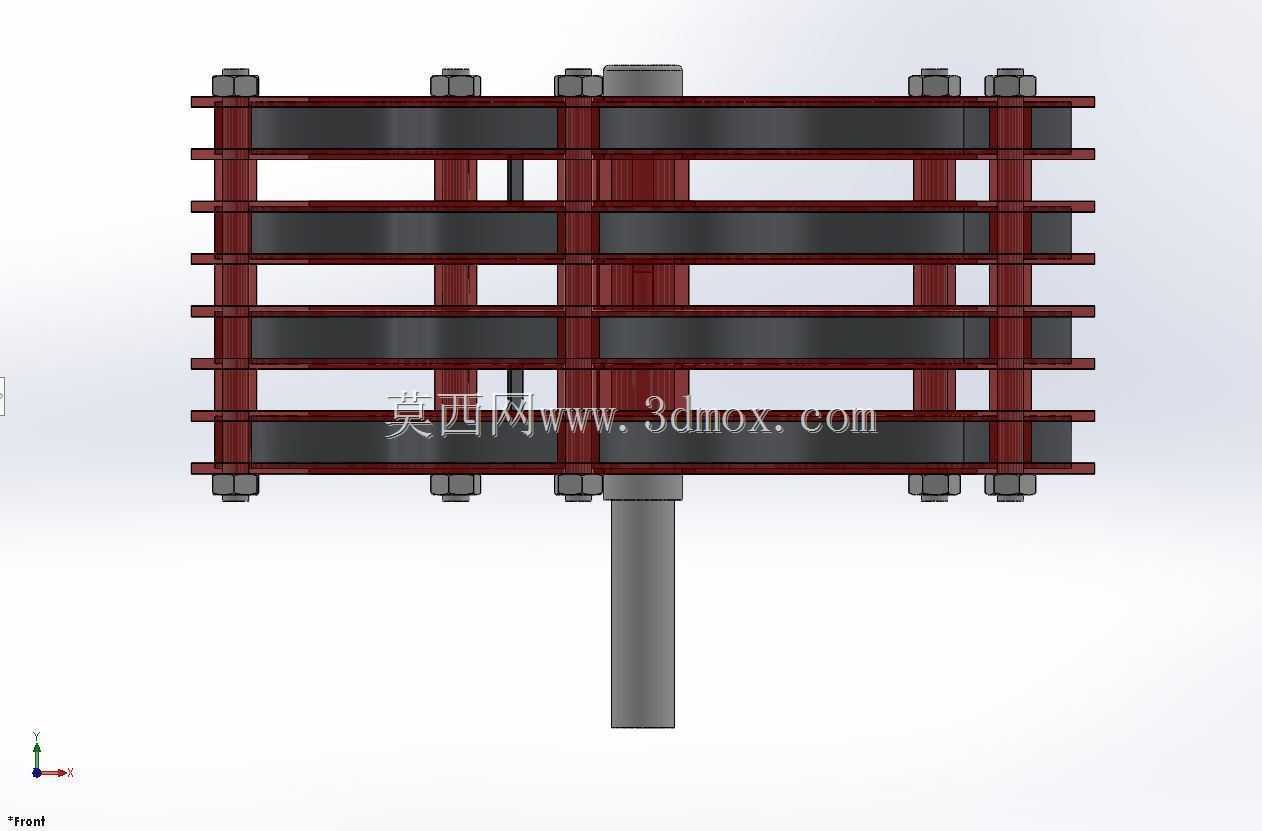

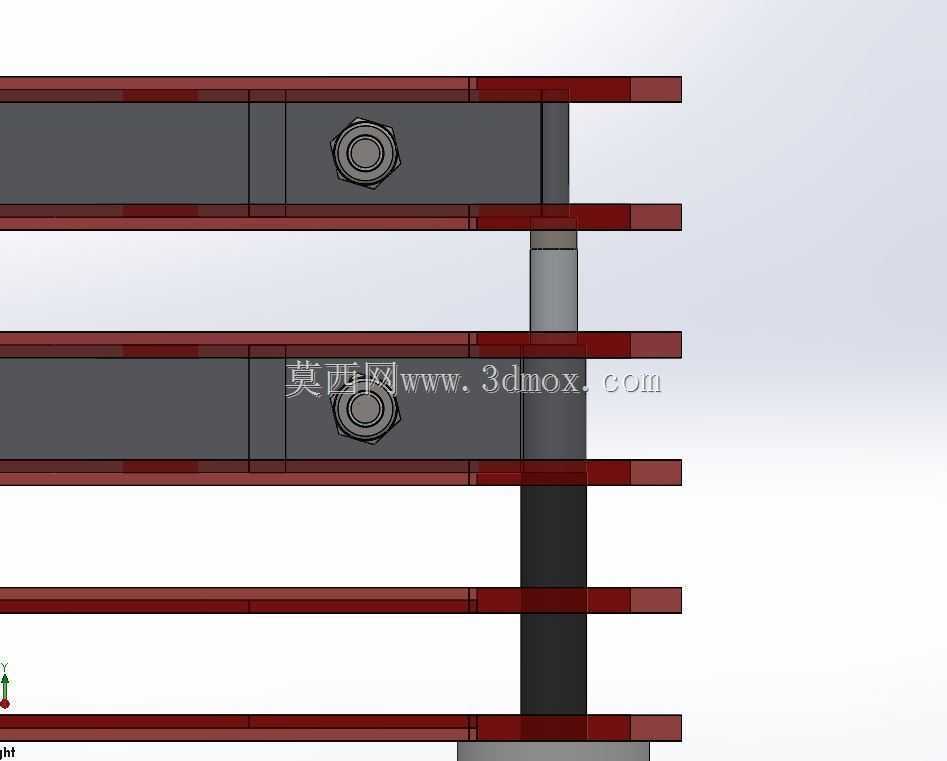

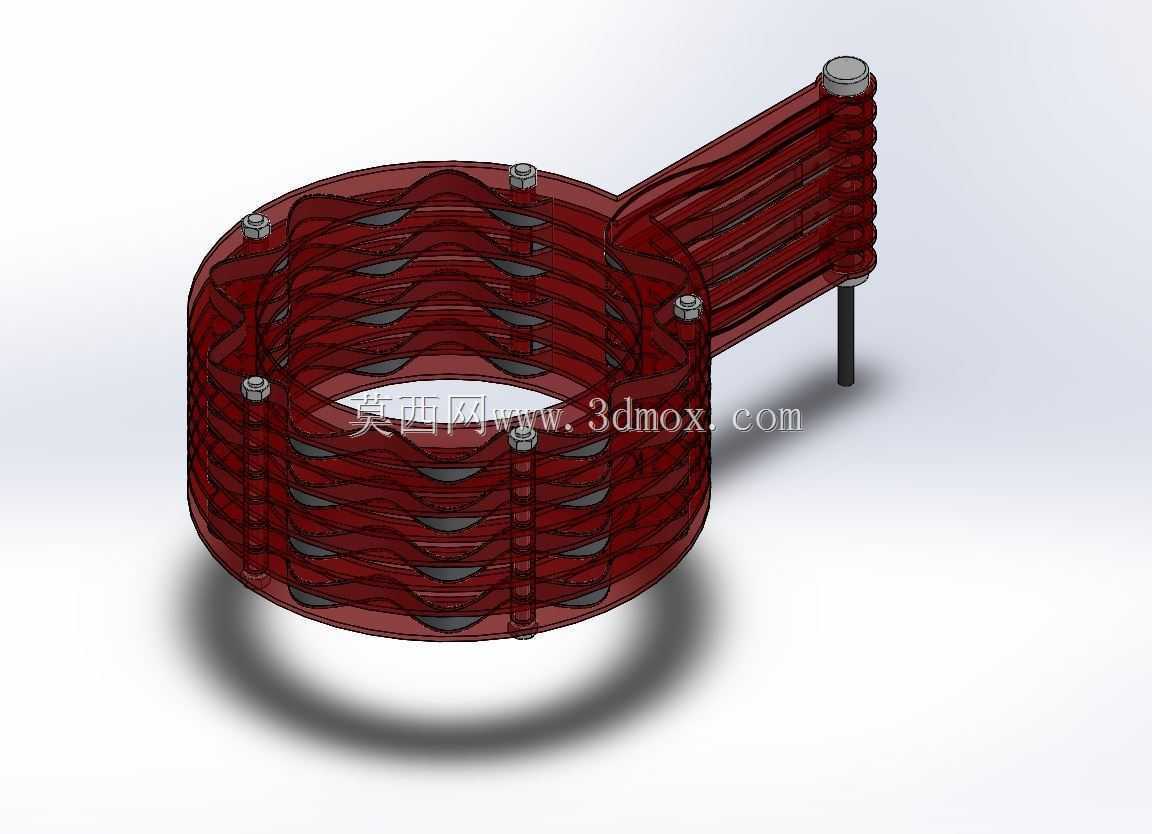

　　结构设计上，金属板片承担主要辐射与导电功能。板片并非随意堆叠，而是按照层间间距、蚀刻通道和固定孔位进行排布，使射频波能够沿表面传播，并利用波纹状轮廓降低内部材料重量、增加有效表面积。层与层之间采用丙烯酸类绝缘片分隔，这类材料可通过雕刻、激光切割或机加工获得稳定轮廓，既能保证金属层之间的电气隔离，也能在绑扎后提供足够的支撑刚度。固定点选用非金属螺纹塑料棒和塑料螺母，避免在环体附近形成额外磁耦合，减少金属紧固件对谐振状态和方向图的扰动。

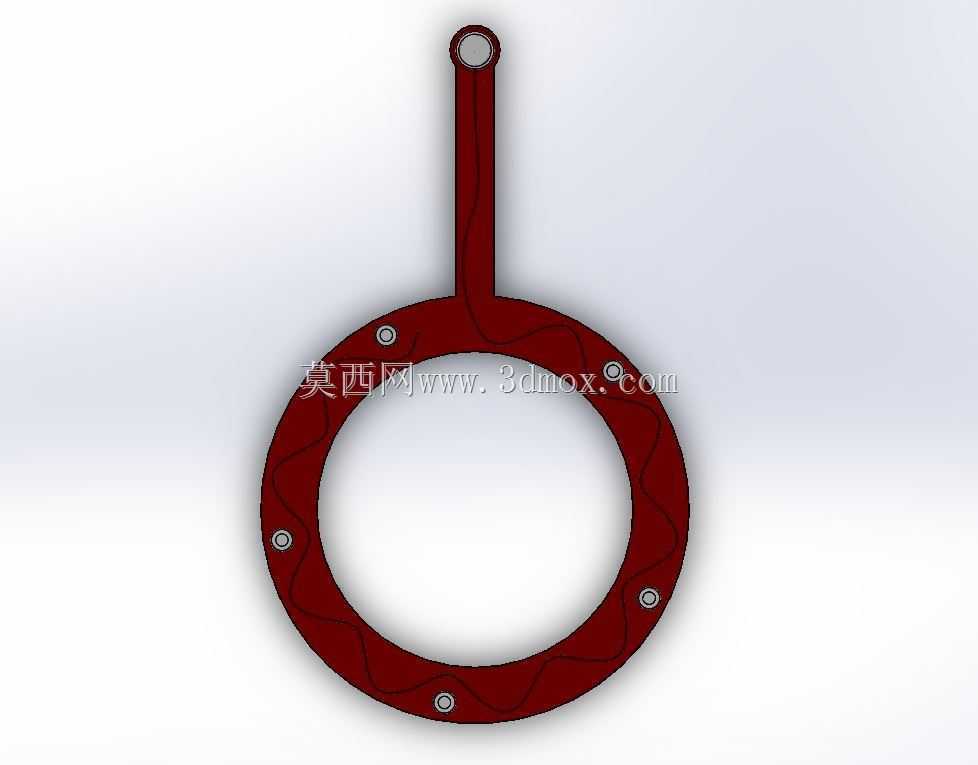

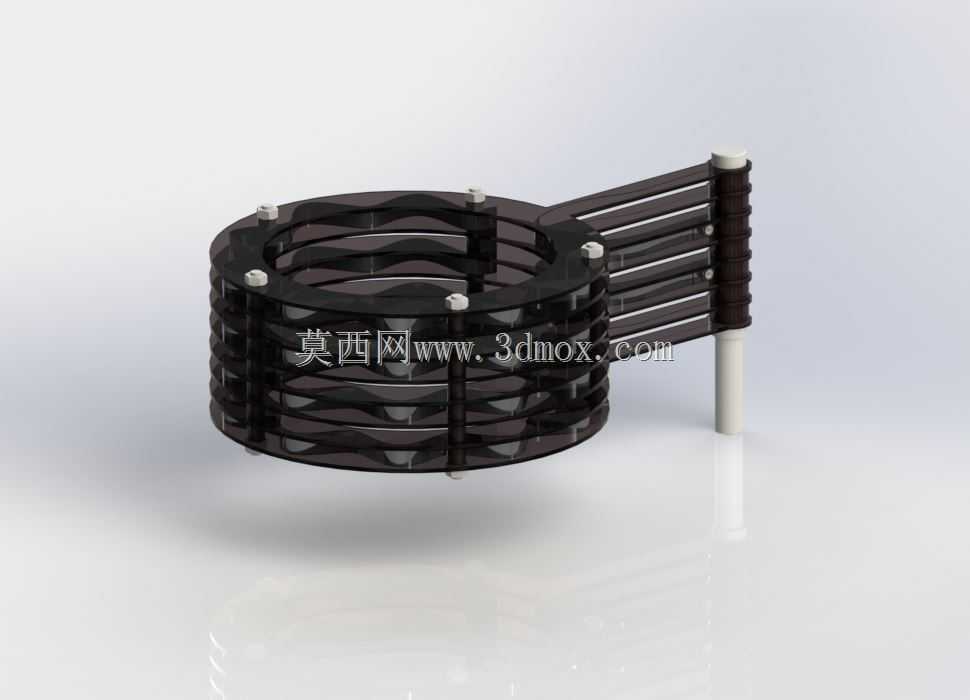

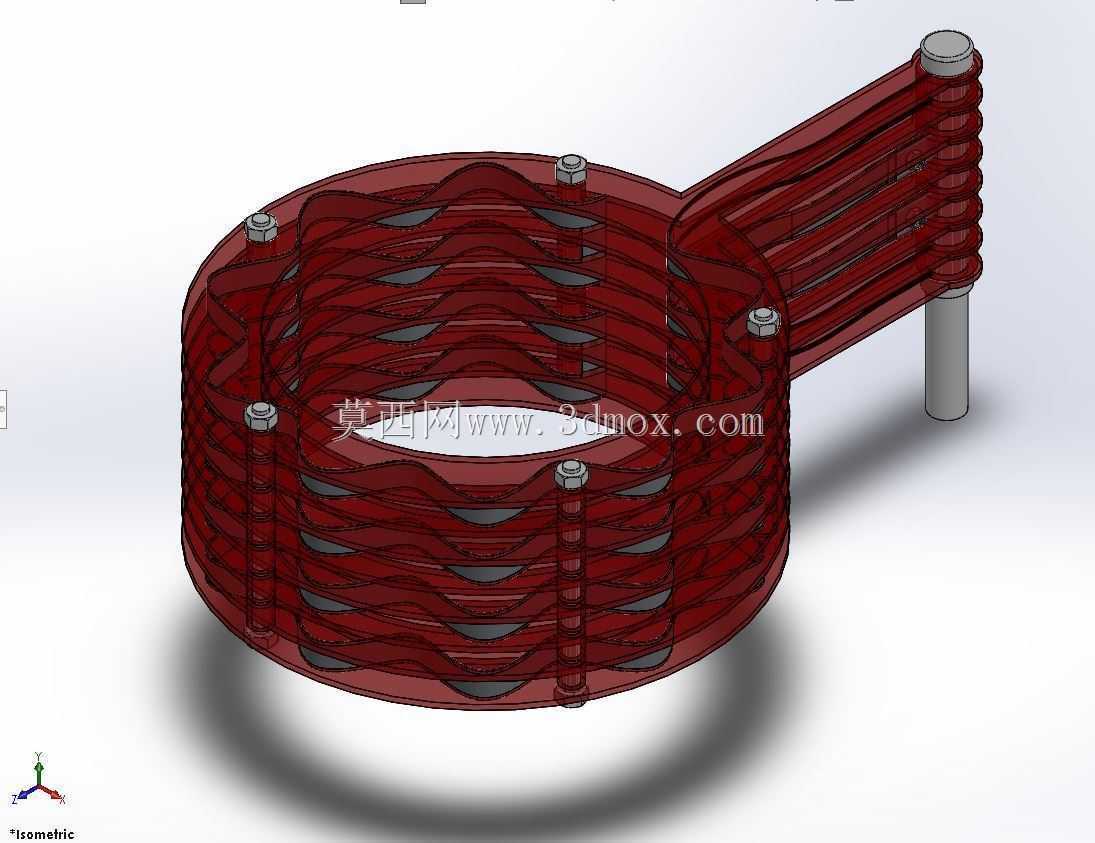

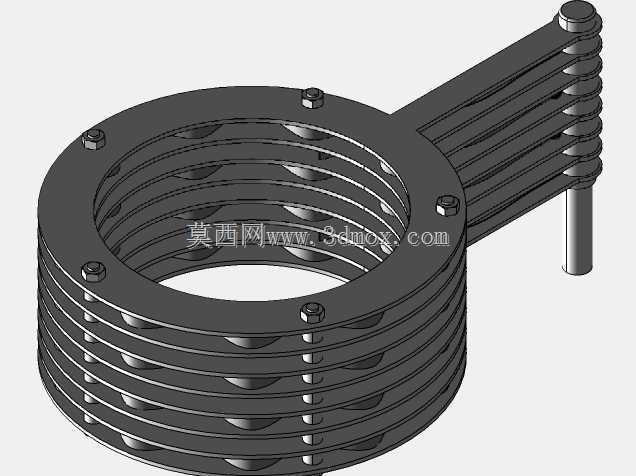

　　环体的外形边界需要在建模时重点控制。绝缘板环的外径约345mm，对应约13.6英寸；环的内径约225mm，中心留出较大的中空区域，便于减轻重量并形成环形辐射窗口。侧向外伸臂长度约220mm，使整体轮廓不再是单纯圆盘，而呈现圆盘加矩形叠层臂的组合形态。层板总厚度取2.5mm，蚀刻通道深度约1.25mm，这两个尺寸直接影响板片刚度、电流路径和层间空气分布，建模时不能只按外观拉伸，应保留槽道、孔位、垫片和紧固件的相对关系。

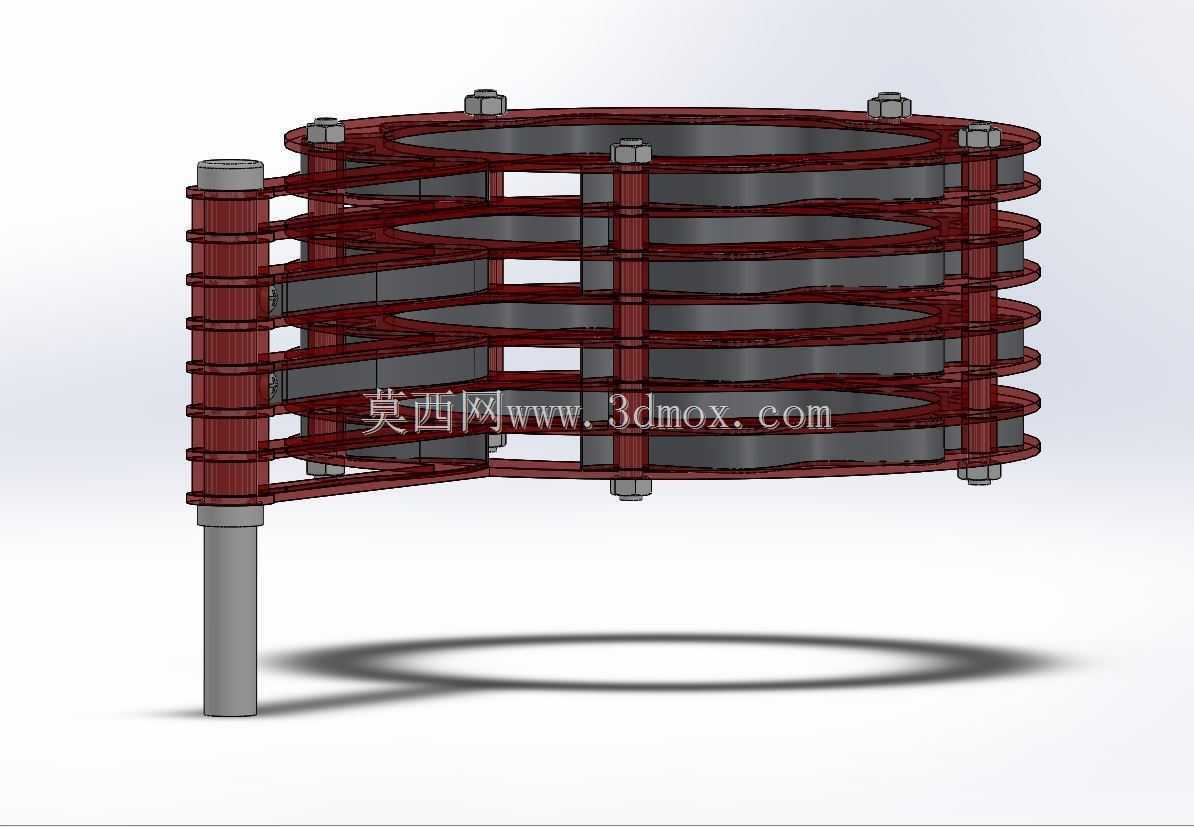

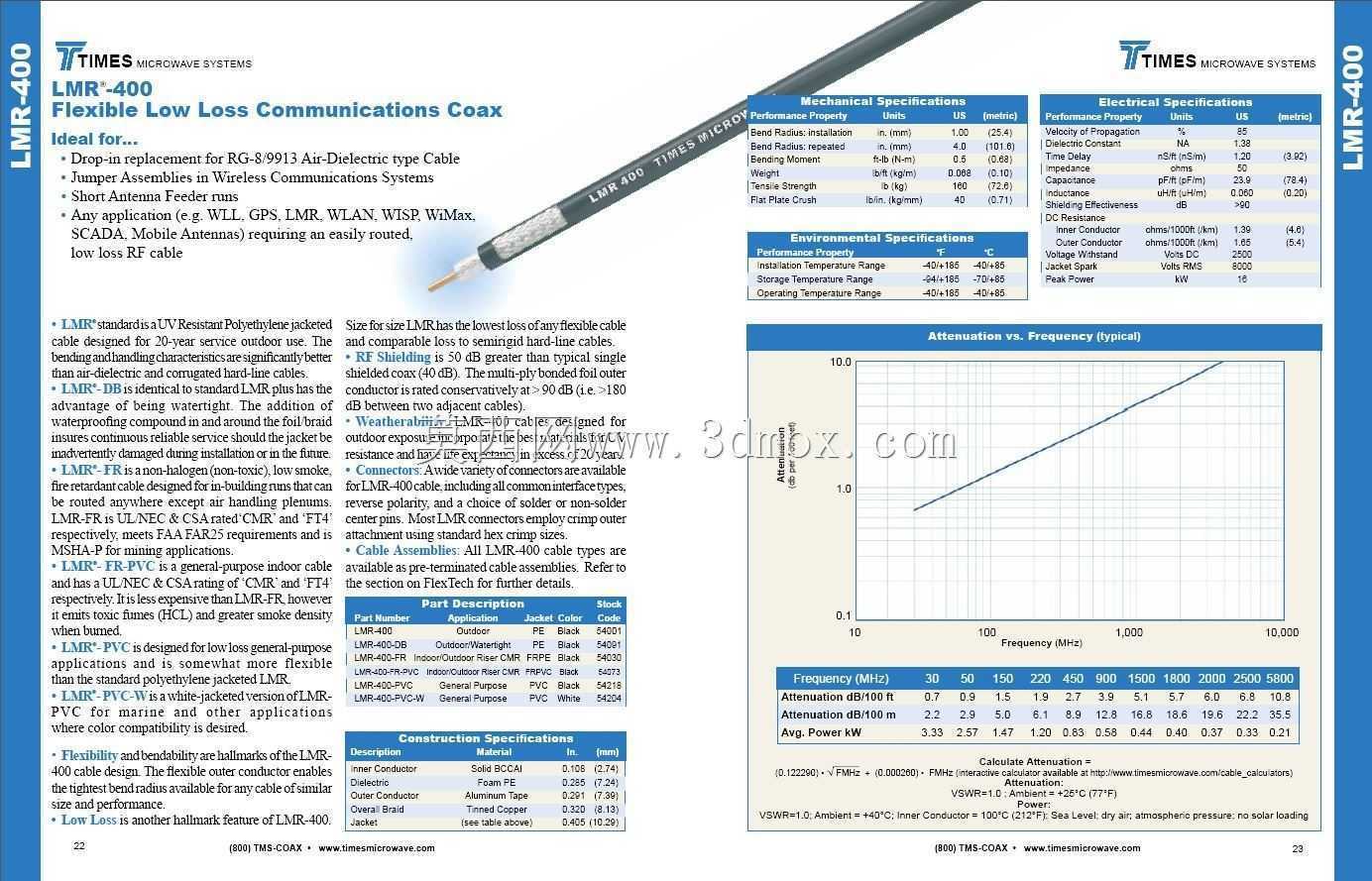

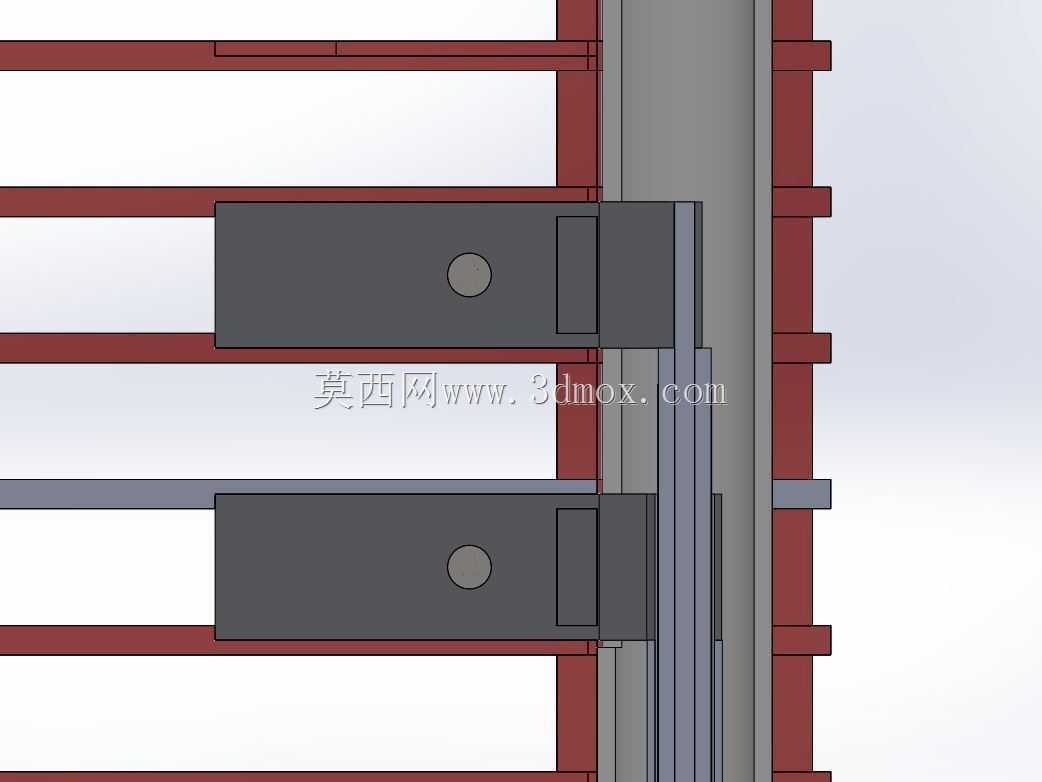

　　支撑部分采用PVC桅杆，底部设置胶合固定环，顶部保留螺纹或可选胶合帽，用于与架设杆、支架或临时底座连接。馈电处布置LMR-400同轴电缆，并通过夹具区分芯线与编织层连接位置。夹具设计需要兼顾两件事：一是给电缆提供机械卸载，避免射频接点承受拉扯；二是保证芯线和屏蔽层在对称位置接入，降低馈电不平衡带来的方向图畸变。对于三维结构设计而言，电缆弯曲半径、接头占用空间、桅杆与环体之间的距离都应纳入安装边界检查，尤其在便携箱或车顶支架上使用时，外伸臂不能与周边金属构件发生干涉。

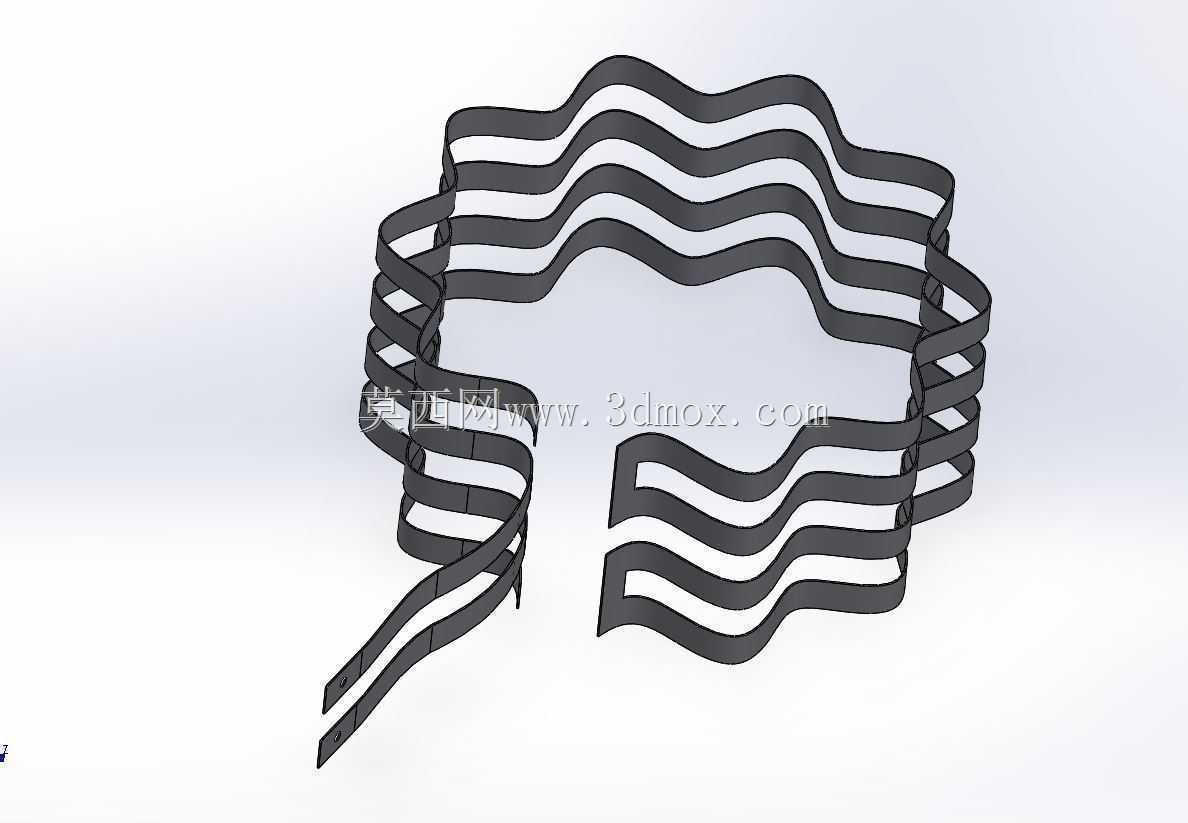

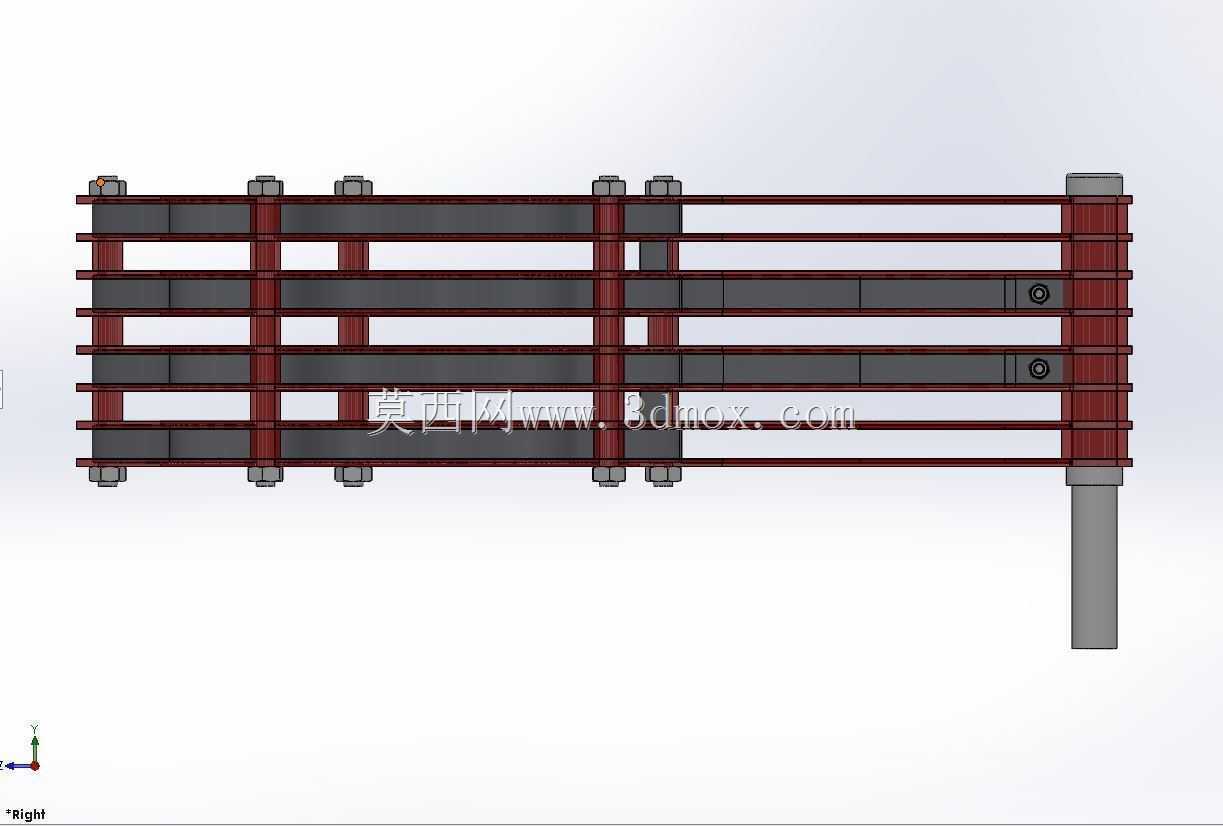

　　该天线的建模重点在于多层薄片的装配逻辑。金属板总延展长度约2.4至2.5米，接近十米波段四分之一波长的工程尺度，但实体外形被压缩在直径数百毫米的环体内。设计人员需要在模型中表达每层金属板的轮廓、层间绝缘垫片、塑料螺杆、端部固定帽以及桅杆连接关系，而不是把整体建成一个红色实心块。金属层可选用磁性或非磁性材料，若追求导电性能和重量平衡，铝板是较常见的选择；绝缘层则应保持低介电损耗和稳定尺寸，避免受潮后改变谐振频率。

　　在工程应用中，这种结构适合需要快速拆装、反复运输和有限空间架设的通信场合。它的机械弱点在于薄金属层较脆，受侧向冲击后容易变形，因此外围包装、支撑点和绑扎间距都要围绕抗振展开。环体叠层较多，装配时需保证各层孔位同轴，塑料棒穿过之后由螺母均匀压紧，不能局部过压导致丙烯酸垫片开裂。外伸臂与圆盘交界处是刚度变化明显的位置，建模和实物制作都应关注层片对齐和端部固定，防止运输后臂段偏斜。

　　总体来看，该作品把Halo天线的辐射思路、折叠偶极的缩尺方式和薄板叠层制造方法结合在一起。结构上以圆盘环体容纳主要电流路径，以侧臂补足辐射边界，以非金属紧固件维持层间关系，以PVC桅杆和同轴夹具完成架设与馈电。对于通信设备结构设计人员，它提供了一个从电气尺度、材料隔离、机械支撑到安装空间协同考虑的紧凑天线范例。
