四孔车用线束对接连接器结构

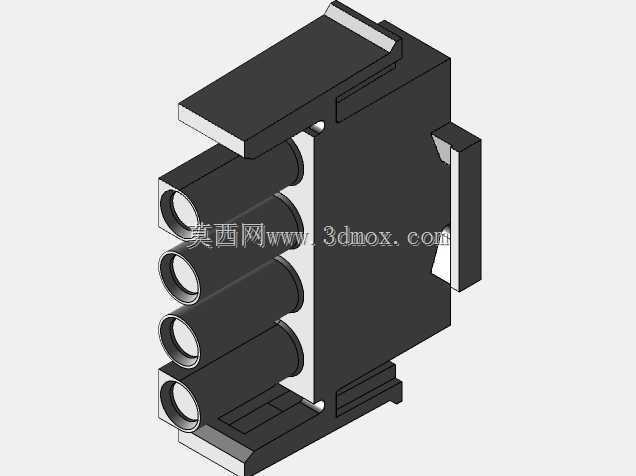

　　该连接器结构面向汽车低压线束系统中的多回路对接场景，常见于车身电器、动力附件、传感器分支或座舱线束之间的信号与电源连接。整体采用黑色绝缘塑胶主体，前端布置四个圆形端子容纳孔，孔位沿竖直方向成列排布，用于承载对应数量的母端或公端接触件；后端与侧向设置锁止、导向和防呆结构，使配对插件在装配时只能沿唯一方向插入，降低车间装配时反插、错插的风险。

　　从实际装车角度看，这类接插件不仅要把导线端部的端子固定在护套内，还要在车辆振动、温度循环、灰尘和潮湿环境下保持接触位置稳定。模型中可以看到壳体外侧带有弹性悬臂锁扣，配对到位后锁扣会卡入对方护套的锁止台面，形成可听见、可手感确认的锁紧反馈。维修拆卸时，通过按压锁扣端部即可解除约束，避免使用蛮力拉扯导线。壳体侧面和顶部的加强筋、凸台并非装饰特征，而是用于提高薄壁塑胶件的抗弯刚度，控制插拔过程中的形变量，同时在线束包扎、卡扣固定和整车布置时提供定位边界。

　　四个圆形孔位适合圆柱式端子或带密封结构的接触件，孔腔内部通常需要设置端子止退台、导向斜面和二次锁安装空间。三维结构在孔口处保留了倒角过渡，便于端子在自动压接后穿入护套；孔壁之间的隔筋承担相邻回路的绝缘隔离作用，也能减少端子偏摆。对于电源回路，孔位周围的材料厚度需要兼顾爬电距离与结构强度；对于信号回路，则更关注端子保持力和插拔对中。该模型将孔腔、外壳、锁扣、侧向导条做成一体化装配表达，能够直观呈现护套内部空间与外部接口的关系。

　　外形设计上，主体呈长方体与圆柱孔腔组合的紧凑形态，前端圆柱段伸出，为端子插入和密封件预留位置；后部壳体较宽，用于容纳导线分叉、端子尾部及防脱结构。顶部锁片沿插接方向延伸，末端形成操作面；侧向凸起导条与配对件滑槽配合，在插入初期承担导向功能，在完全到位后限制横向位移。底部台阶和侧边平面可作为线束厂工装夹具的夹持基准，也可用于与车身支架、扎带或固定卡子配合。

　　安装边界方面，布置时不能只按连接器本体外包络预留空间，还要在前端留出对手件插入行程，在顶部留出手指或工具按压锁扣的操作高度，在后端留出导线弯曲半径和端子穿装空间。若线束靠近钣金锐边、高温部件或运动件，还应在模型校核阶段同步检查连接器偏转后的干涉情况。塑胶壳体的壁厚、筋位高度和锁扣根部圆角直接影响插拔寿命，过薄会导致锁扣疲劳断裂，过厚则可能产生缩痕并增加装配力。

　　在三维建模过程中，这类零件适合先建立孔位中心线和插接方向基准，再围绕端子包络生成孔腔与隔筋，随后补充外壳、锁扣、导向条和安装台阶。配合件设计时应重点控制导向段长度、锁止量、端子保持力和拔插方向间隙；用于模具评审时，还可借助模型检查抽芯方向、倒扣位置、顶出区域以及分型线对密封和装配的影响。通过完整的结构表达，该连接器可为车用线束布置、接插件选型校核、护套逆向设计以及注塑模具开发提供直接参考。
