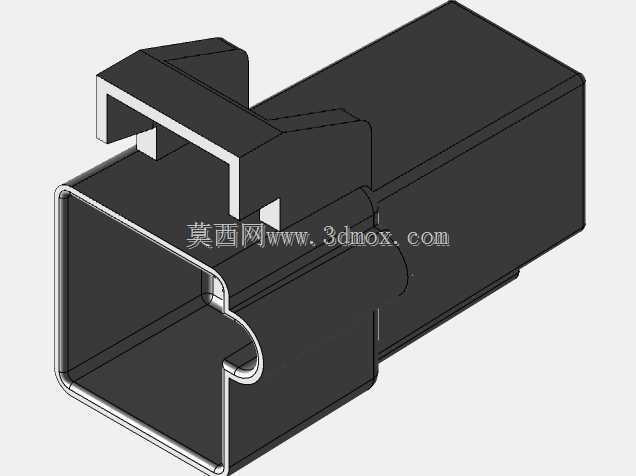

这款车用对接接插件的三维结构,围绕整车低压线束在装配、检修和长期振动工况下的可靠连接展开。主体采用长方体插接腔与顶部弹性锁扣相结合的形式,前端为开口式对接端,内部预留端子容纳通道,后端延伸出线束导向段,适合护套与导线束在仪表台、车门、车灯、传感器支路等位置进行快速插拔。实际装车时,这类零件并不单独受力,而是作为线束支路的节点:公母护套对插后,顶部悬臂卡扣越过对方壳体上的锁止台,形成二次锁止,防止车辆颠簸、温度循环和拉扯线束时出现松脱;维修人员按压卡扣尾部即可解除锁止,不需要额外工具。
从结构思路看,壳体外形尽量保持规则直壁,便于注塑成型和模具抽芯。插接腔边缘设置导向唇边与圆角导入段,对插时能够纠正少量偏移,避免端子被顶弯;侧壁的加强筋和台阶面既提高薄壁护套的刚性,也控制公母件之间的插入间隙。顶部锁扣采用悬臂梁形式,扣合面有明确的搭接量,根部保留过渡圆角以降低应力集中;锁扣上方的防护挡边可以减少周边线束、扎带或钣金边缘误碰造成的解锁风险。后端筒状段用于约束导线出线方向,并为防水塞、端子定位件或防退片留出装配边界。
建模时需要重点把握三类尺寸关系。第一是插接界面,包括内腔宽度、高度、端子槽位置、防呆筋和导向斜面,这些特征决定公母护套能否唯一方向插入;第二是锁止系统,涉及卡扣行程、扣合高度、按压区域与锁止斜面角度,既要保证插拔手感,又要避免锁扣永久变形;第三是安装边界,壳体外部高度、宽度、出线长度以及周边避让空间,会影响线束在钣金孔、支架和包扎胶带中的布置。若用于选型,应把连接器外包络、弯曲半径所需空间、手指按压解锁空间和扎带固定位置一并校核。
在整车环境中,接插件通常面对发动机舱温升、驾驶室内粉尘、车门区域反复振动以及装配线上的高效率节拍。该结构通过封闭侧壁保护内部金属端子,通过锁扣提供机械保持,通过后端导向段稳定导线出线位置;非金属壳体一般选用具备一定韧性和耐温能力的工程塑料,使卡扣在多次插拔后仍能回弹。三维设计阶段把壁厚、拔模斜度、筋位厚度和圆角过渡统一处理,可减少注塑缩痕、填充不足和装配卡滞。对于结构工程师而言,这个模型的价值不在复杂曲面,而在细小锁止、导向、防呆和出线约束之间的协调:每一处台阶和开口都服务于端子防护、装配效率或维修解锁,最终让线束连接在紧凑车用空间里保持稳定可制造。
