车载线束卡扣式塑胶接插件结构

　　这类接插件主要出现在整车低压线束的节点位置，常见于车门线束、仪表台线束、发动机舱外围传感器支路以及车灯供电支路中，承担线束分段对接、信号回路导通和检修时快速断开的作用。实际装车时，公母两端分别压接对应线径的端子，端子插入胶壳内部的卡位后由塑胶弹片锁止，外侧再通过壳体上的弹性卡扣与对插件扣合，防止车辆振动、温度循环以及拉扯线束时出现松脱。

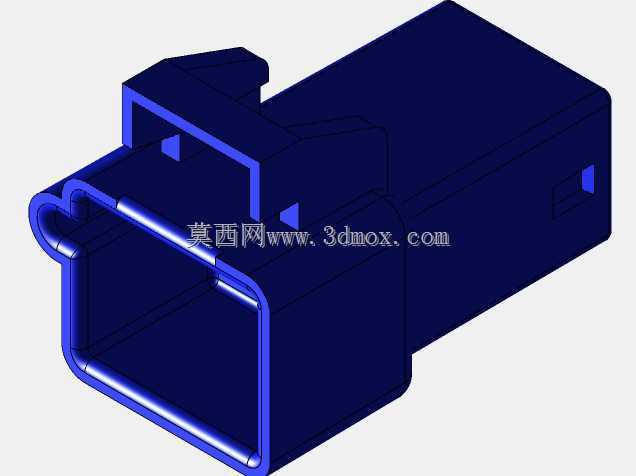

　　从结构上看，壳体采用一端开口的方腔形式，开口周边设置连续围边，用于与对插端形成包覆配合；围边外侧的导向筋在插合过程中先接触对插件，修正初始对位偏差，避免端子在盲插时被顶弯。壳体顶部的悬臂卡扣是整个零件的关键防脱结构，卡扣根部保留较厚的连接截面，端部设置斜向导入面和扣合台面：插入时斜面受对插件边缘挤压产生弹性变形，到位后卡扣回弹，扣合台面卡在对插件的限位台阶上；拆卸时用手指或小撬棒压下卡扣尾部即可解除锁止。

　　建模时需要重点处理卡扣的变形空间。悬臂下方不能与本体发生干涉，要预留足够的按压行程；卡扣根部过渡圆角不能过小，否则注塑件在反复开合后容易出现应力发白甚至断裂。壳体侧壁的小凸台和凹槽用于防错装，不同回路位数、不同键位方向的接插件通过这些局部特征区分，装配线上即使外观相近也无法反向插入。侧面的小方孔对应端子二次锁或防退片位置，端子装入后由锁片压紧，保证拉脱力满足线束装配要求。

　　外形边界方面，这类小型车用接插件整体呈长方体胶壳形态，前端插接区壁厚均匀，外壁加强筋沿插拔方向布置，既提高腔体抗挤压能力，又不增加过多材料厚度。安装时需在插接方向预留手指或工装操作空间，顶部卡扣上方要保留按压余量，线束出线侧应留出弯曲半径，避免导线在胶壳出口处急折。布置在钣金孔附近时，还要核对壳体宽度、高度与周边支架、胶带缠绕区的间隙，防止整车颠簸中与金属棱边摩擦。

　　塑胶壳体通常选用耐温、耐油和阻燃性能较好的绝缘材料，壁厚设计遵循均匀过渡原则，转角处使用圆角降低注塑填充阻力。内腔中的端子通道需要保持直线导向，通道内壁设置防退倒钩，使端子只能沿插入方向到位，反向拉拽时由倒钩承载。模型中对开口边缘、卡扣斜面、内腔筋位和侧壁锁孔的表达，直接影响后续模具分型、镶件拆分以及样件试装判断。

　　在电气连接功能之外，该结构还兼顾装配效率和维护性。线束厂预装时，工人可通过卡扣到位的回弹反馈判断是否插合；总装车间返修时，不需要复杂工具即可断开局部回路。结构工程师在三维阶段通常会把公母壳、端子、线束弯曲段和固定支架一起做干涉检查，重点验证插接行程、锁止量、拔脱方向以及周边管路距离，从而在样件制作前暴露卡扣过紧、导向不足、手指操作空间不够等问题。
