汽车线束接插件塑壳对接结构

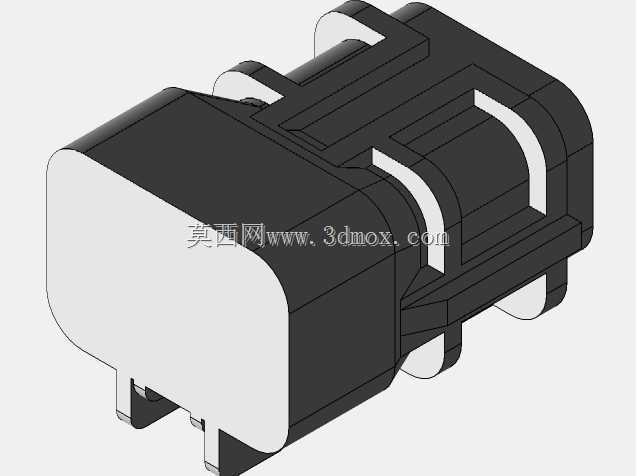

　　整车低压线束的节点对接，最怕的就是振动松脱、密封失效和错装反插，这款塑壳式连接器的结构设计，完全围绕车载恶劣工况的实际痛点展开。先从安装边界说起，壳体整体采用方正带圆角的紧凑轮廓，没有外凸的尖锐结构，在仪表台内部、车门线束过孔、发动机舱周边布线时，能顺着线束走向贴附钣金间隙布置，不会和周边内饰卡扣、钣金翻边发生硬干涉；壳体两侧预留的弹性挂耳是核心安装限位结构，装配时对准配对插座的导向槽推入，挂耳滑过卡槽后自动弹开锁止，不需要额外扎带或者金属卡箍辅助固定，整车总装线上的操作工单手就能完成对接，拔卸时按压挂耳的解锁位即可分离，后期售后维修排查线路也不需要破坏周边线束固定件。

　　壳体内部的型腔排布做了多级防错设计，不同规格的端子腔室设置了差异化的防呆筋位，公母壳对接时如果针脚定义不匹配、插装方向颠倒，壳体端面的导向凸台和凹槽根本无法贴合，从物理层面杜绝错装导致的线路短路、信号反接问题。壳体中段的多道环形止退槽，是为了套装橡胶防水密封圈预留的装配位，密封圈嵌入槽位后不会在插拔过程中移位搓动，公母壳合紧后密封圈被均匀压缩，能阻挡雨水、洗车高压水、机舱油雾进入端子接触区域，避免铜质端子长期受潮氧化出现接触电阻升高的问题。

　　从实际使用场景来看，这类连接器广泛用在车身控制器、车灯组、传感器线束的分段连接位置：整车线束不可能做成整根一体结构，车身、底盘、发动机的线束需要分总成预装后再在总装线对接，连接器就是各个分线束之间的电气连接接口。壳体选用的改性尼龙材质兼顾韧性和耐温性，冬季低温环境下插拔不会脆裂，发动机舱周边的持续高温烘烤也不会让壳体软化变形，表面的哑光质感也避免了长期光照老化出现的粉化问题。

　　建模过程中需要重点把控几处配合公差：首先是公母壳的对接导向段，导入端做了大角度倒角，哪怕装配时存在几毫米的位置偏差，也能顺着倒角滑入配合位，适配总装工位的人工操作误差；其次是端子腔的内部卡扣尺寸，端子从壳体尾部穿入后，腔体内的倒刺会卡入端子的固定孔，保证端子在壳体内不会前后窜动，避免车辆长期振动导致端子退针、线路断路；壳体底部伸出的两个定位支脚，对应安装支架上的定位孔，连接器固定在车身钣金支架上时，支脚先插入孔位限制壳体转动，再通过挂耳锁止，双重限位下哪怕车辆经过颠簸路面、线束受到拉扯，连接器的对接位置也不会出现偏移。

　　壳体外侧的多条加强筋不是冗余结构，沿着壳体受力方向布置的筋条，既提升了塑壳整体的抗挤压强度，堆垛运输线束总成时不会被压裂，也在插拔受力时分散按压力，避免壳体侧壁出现白痕断裂。和普通工业连接器不同，车载连接器的所有结构细节都要兼顾量产注塑工艺：壳体所有壁厚保持均匀，没有局部过厚导致的注塑缩孔，转角位置全部做圆角过渡，既减少模具注塑时的应力集中，也避免工人装配时被锐边划伤。整套结构没有多余的复杂零件，仅通过塑壳本身的弹性特征就实现锁止、防错、定位功能，兼顾了连接可靠性和量产装配效率。
