七毫米射频可调调谐线圈电感器

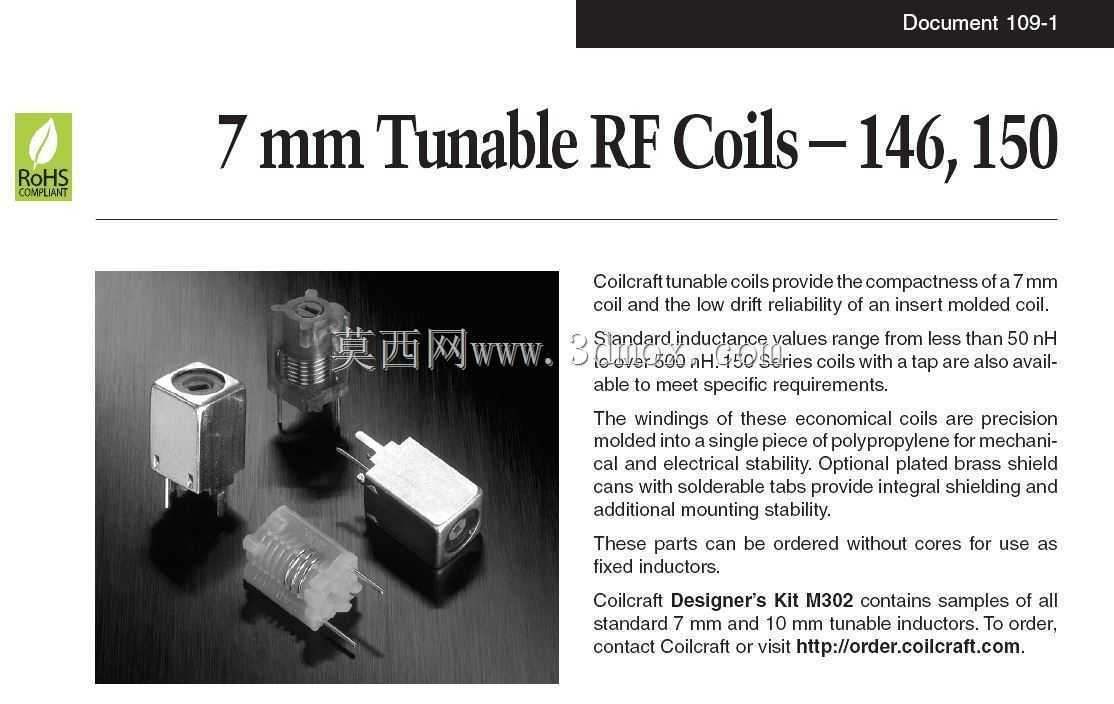

　　射频链路里的小型可调电感，往往不是孤立存在的元件，而是嵌在谐振回路、阻抗匹配网络、滤波支路和天线调谐前端中的关键调节件。该七毫米级调谐线圈采用塑料主体承载绕组与可调磁芯，整体结构面向高密度电路板布置，适合在通信模块、遥控设备、射频测试板、小型发射接收单元以及需要现场微调频率响应的电子装置中使用。它的价值不只在于提供电感量，更在于通过磁芯位置变化改变绕组耦合与磁通路径，使回路谐振点、匹配状态或带通特性能够在装配后进行精细修正。

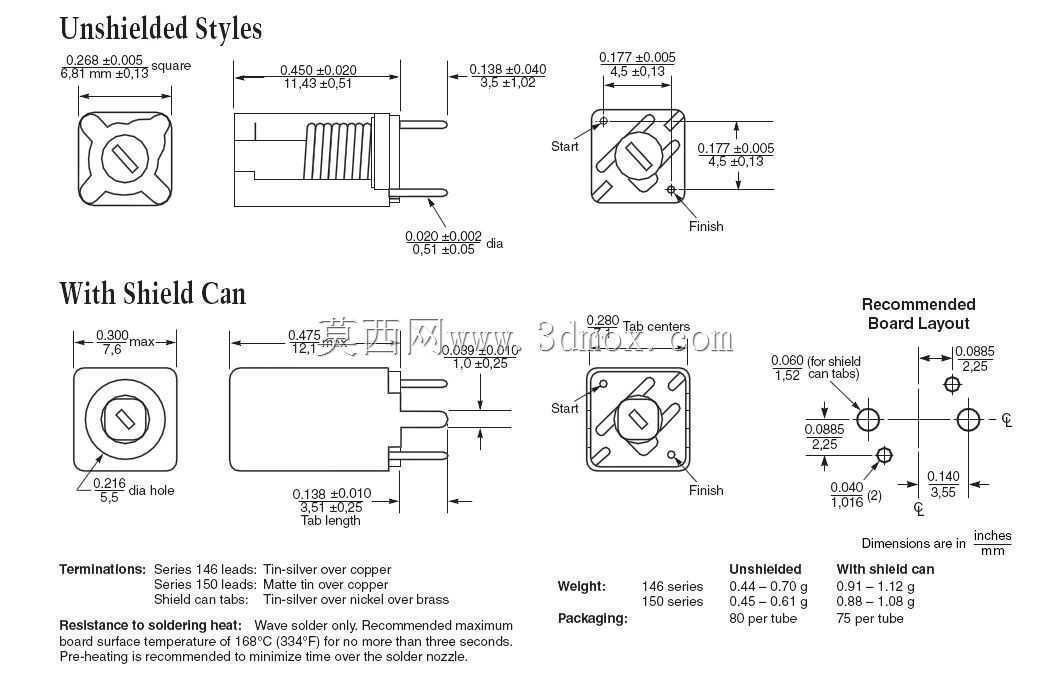

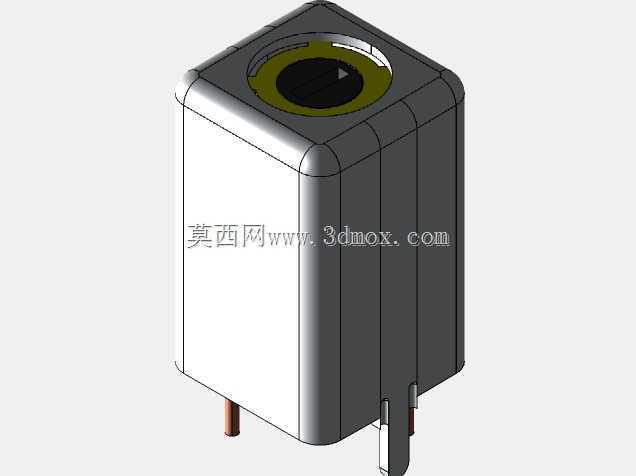

　　从安装边界看，元件主体按七毫米量级的封装思路组织，底部引脚可落入约四点五毫米乘四点五毫米的网格间距内，引脚对角线跨度约六点四毫米。这样的尺寸设定对PCB布局很实际：工程师在排布周边电容、电阻、屏蔽罩和射频走线时，不需要为元件预留过大的机械空间，但仍要保证调节工具能够接近顶部磁芯。调谐口位于元件上端，装配后可通过细小工具旋转内部磁芯；若设备外壳或屏蔽罩覆盖该区域，就应在罩体上预留调节孔，或在封罩前完成频率校准。

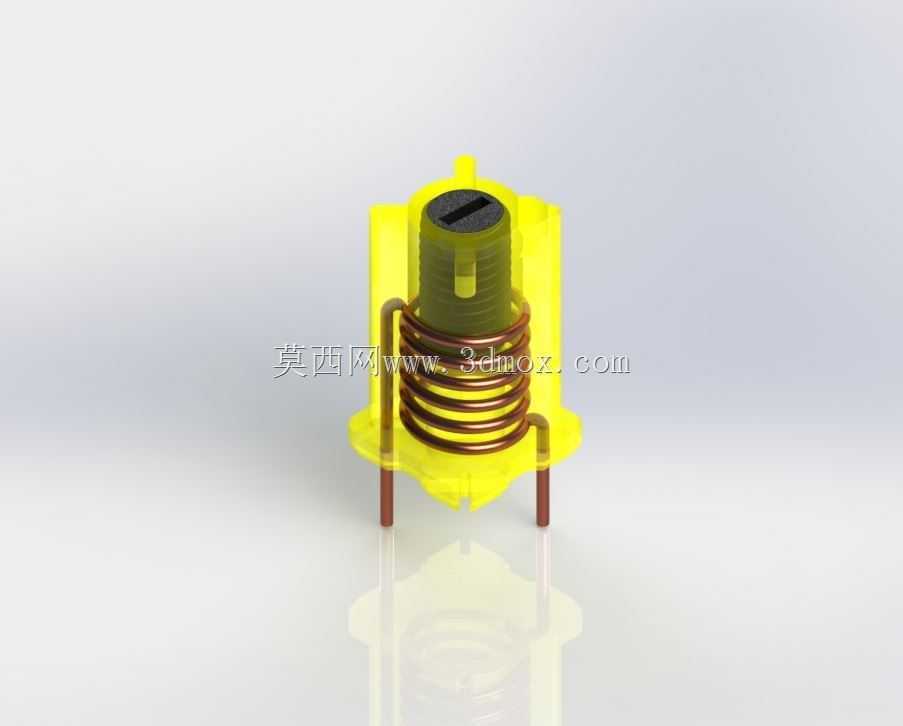

　　结构上，黄色塑料骨架承担绕组定位、引脚支撑和磁芯导向三类作用。骨架中部形成容纳磁芯的圆柱通道，外侧螺旋槽或限位结构约束漆包线绕制位置，使线圈节距、绕组高度和端部出线方向保持稳定。底部伸出的两根引脚既承担电气连接，也作为插装定位特征；在波峰焊、手工焊或样板试制中，引脚穿过板孔后能够限制元件倾倒。绕组由多圈铜线构成，线圈两端与引脚形成连续导通路径，外露弯折段在模型中被清楚表达，便于检查绕向、出线角度以及与周边元件的安全间隙。

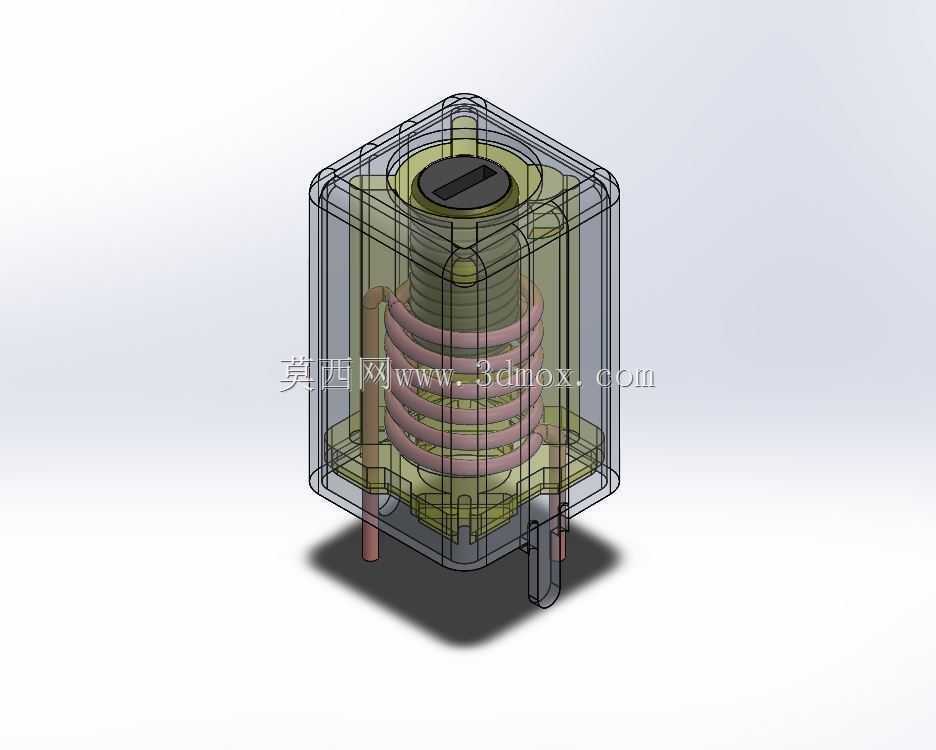

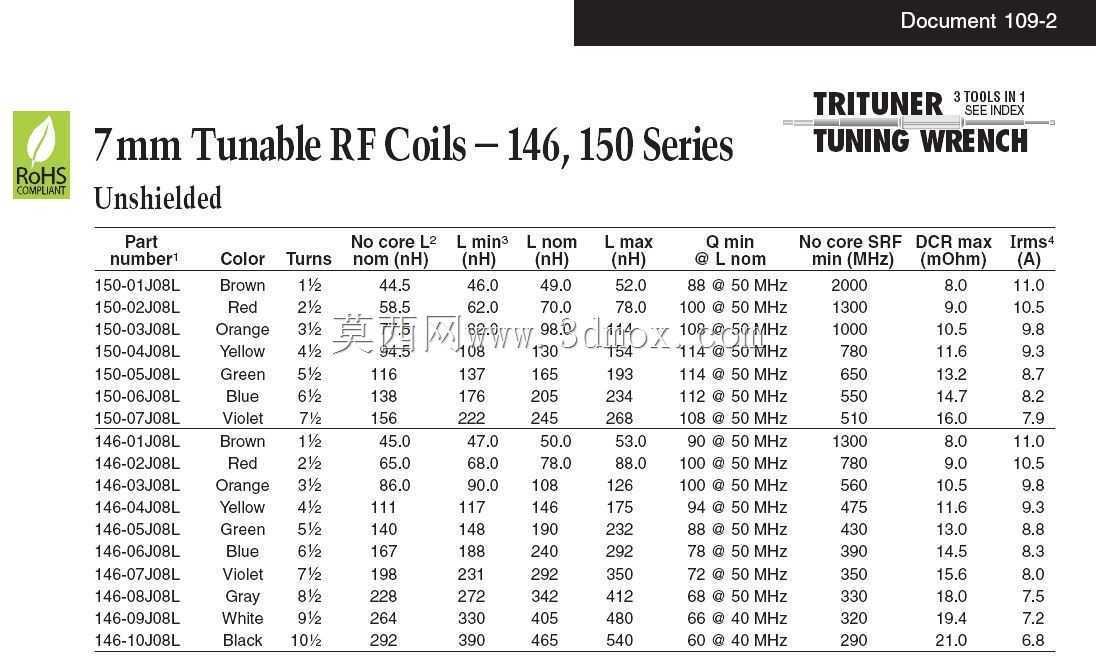

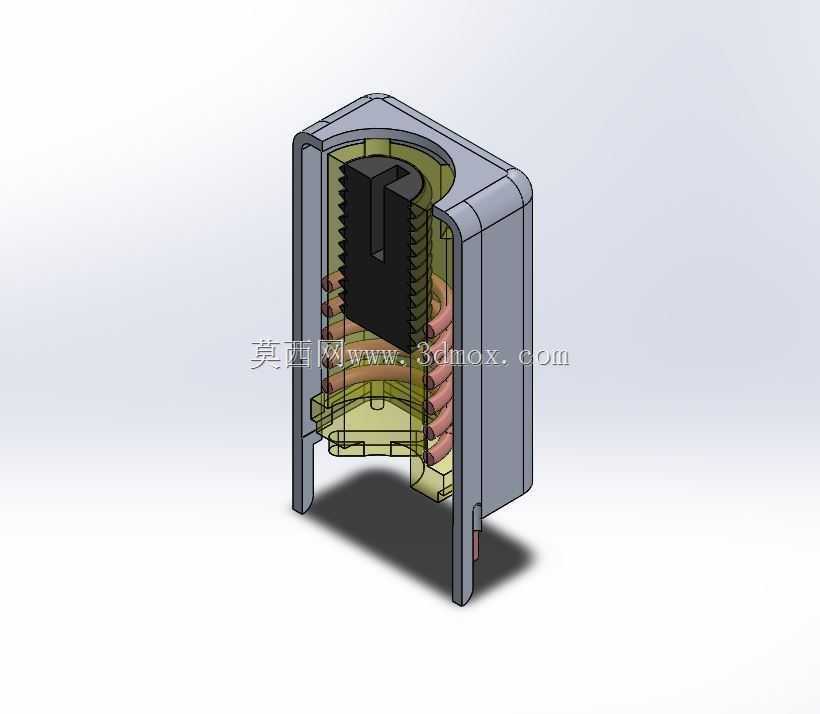

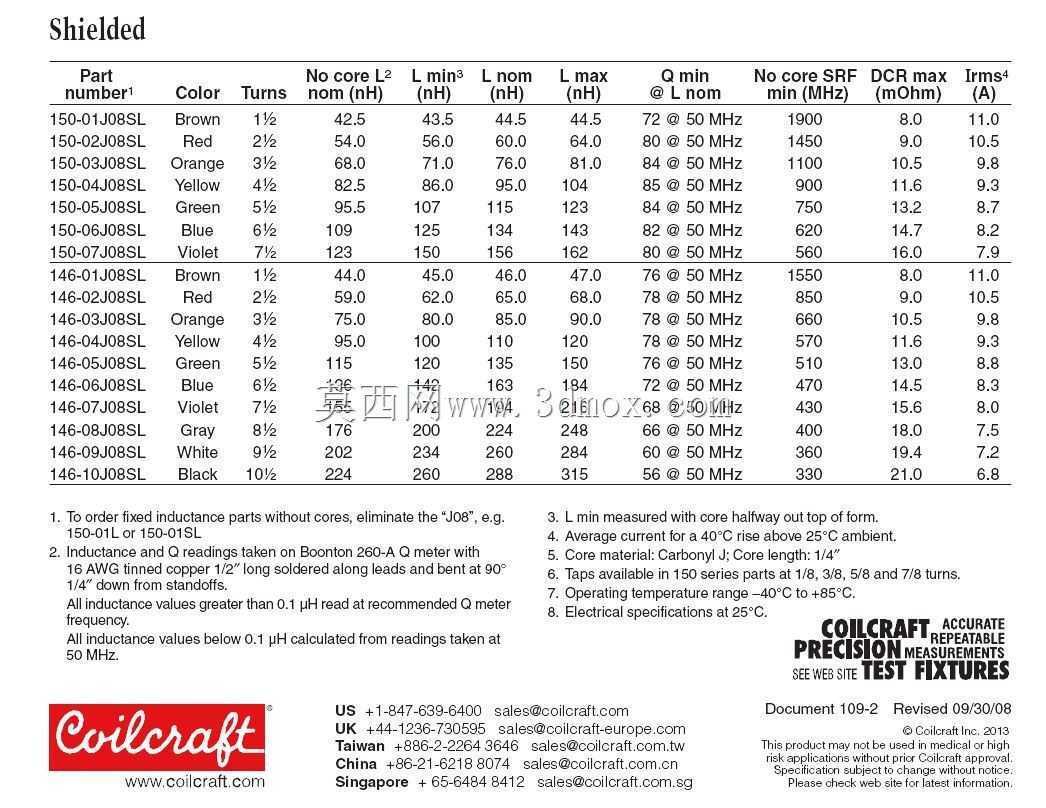

　　可调磁芯是功能实现的核心。磁芯置于线圈中心区域，通过顶部槽口旋转后沿轴向改变插入深度。磁芯进入绕组越深，对线圈磁通的集中作用越强，等效电感量随之升高；向外退出时，磁通耦合减弱，电感量降低。实际调机时，这种变化会直接反映在谐振频率上：电感增大，谐振频率下降；电感减小，谐振频率上升。对于屏蔽状态与非屏蔽状态下的应用，元件可覆盖的典型电感范围从较低的数十纳亨到较高的数百纳亨，对应自谐振频率也会随结构状态和外接电容变化。工程选型时不能只看标称电感，还要结合工作频段、Q值、自谐振点、绕组直流电阻、板级寄生电容以及屏蔽环境共同判断。

　　建模时需要把电气功能转化为可检查的机械关系。塑料主体的外形不是简单方块，上部带有便于磁芯调节和装配识别的轮廓，下部则形成与引脚、线圈对应的支撑结构。中心磁芯端部的开槽应保留真实宽度和深度，因为它关系到调节工具的插入方向；若模型只做光滑圆柱，后续做外壳开孔、工装导向或维修可达性分析时就会丢失关键信息。螺旋绕组应体现连续曲线、圈数、节距和两端引下路径，不能用简化圆环替代；引脚的直径、伸出长度、折弯位置以及与骨架底部的相对距离，也会影响PCB封装建立和干涉检查。

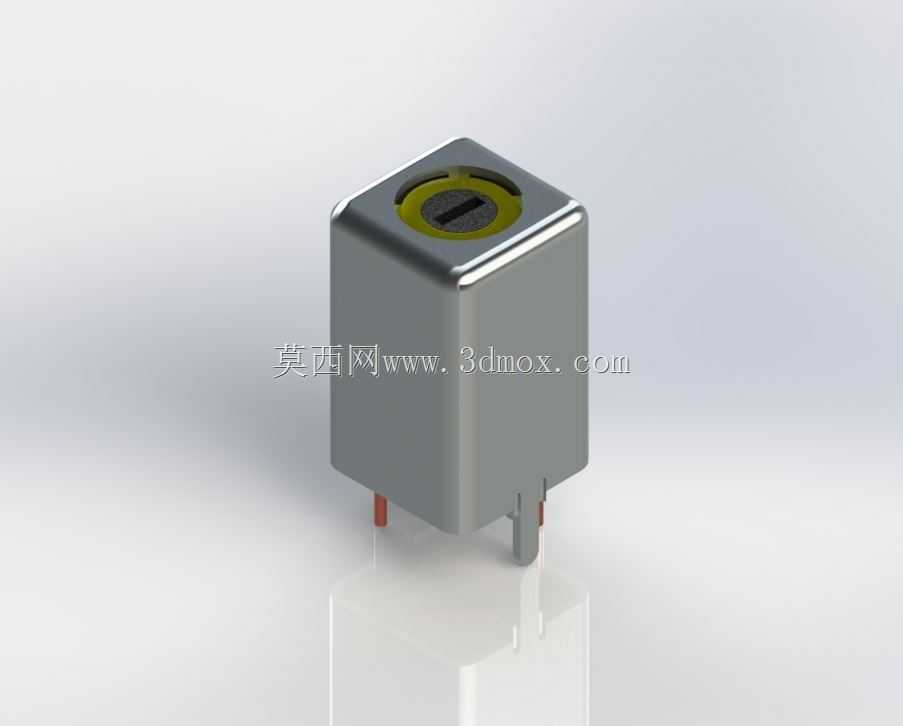

　　在板级设计中，这类调谐线圈通常靠近射频信号路径布置，过长的引线会增加寄生电感并改变预期谐振点，因此周边走线应短而明确，接地过孔和屏蔽边界要根据回路形式安排。若元件处于金属屏蔽罩内，罩体与绕组、磁芯之间的距离会改变电磁场分布，可能使校准结果与开放环境不同。比较稳妥的做法是在样机阶段保留调节余量，先完成焊接和屏蔽装配，再通过频谱仪、网络分析仪或目标电路的反馈信号进行微调。对于批量产品，则应把调节位置、锁紧方式、检验频率点和允许偏差纳入工艺文件，避免每个批次依赖人工随意调整。

　　该结构也提示了小型射频元件建模的重点：外观尺寸、内部磁芯、绕组形态、引脚位置和调节接口必须同时表达。塑料骨架提供绝缘与安装基准，铜线圈决定主要电磁参数，可调磁芯提供频率修正能力，引脚则把元件转化为可制造、可焊接、可测试的板级部件。围绕这些特征建立三维模型，既能用于电子设备结构评审，也能辅助PCB封装校核、屏蔽罩开孔、装配空间确认和射频前端布局教学。
