轻量化三轴铣床镂空承载滑台结构

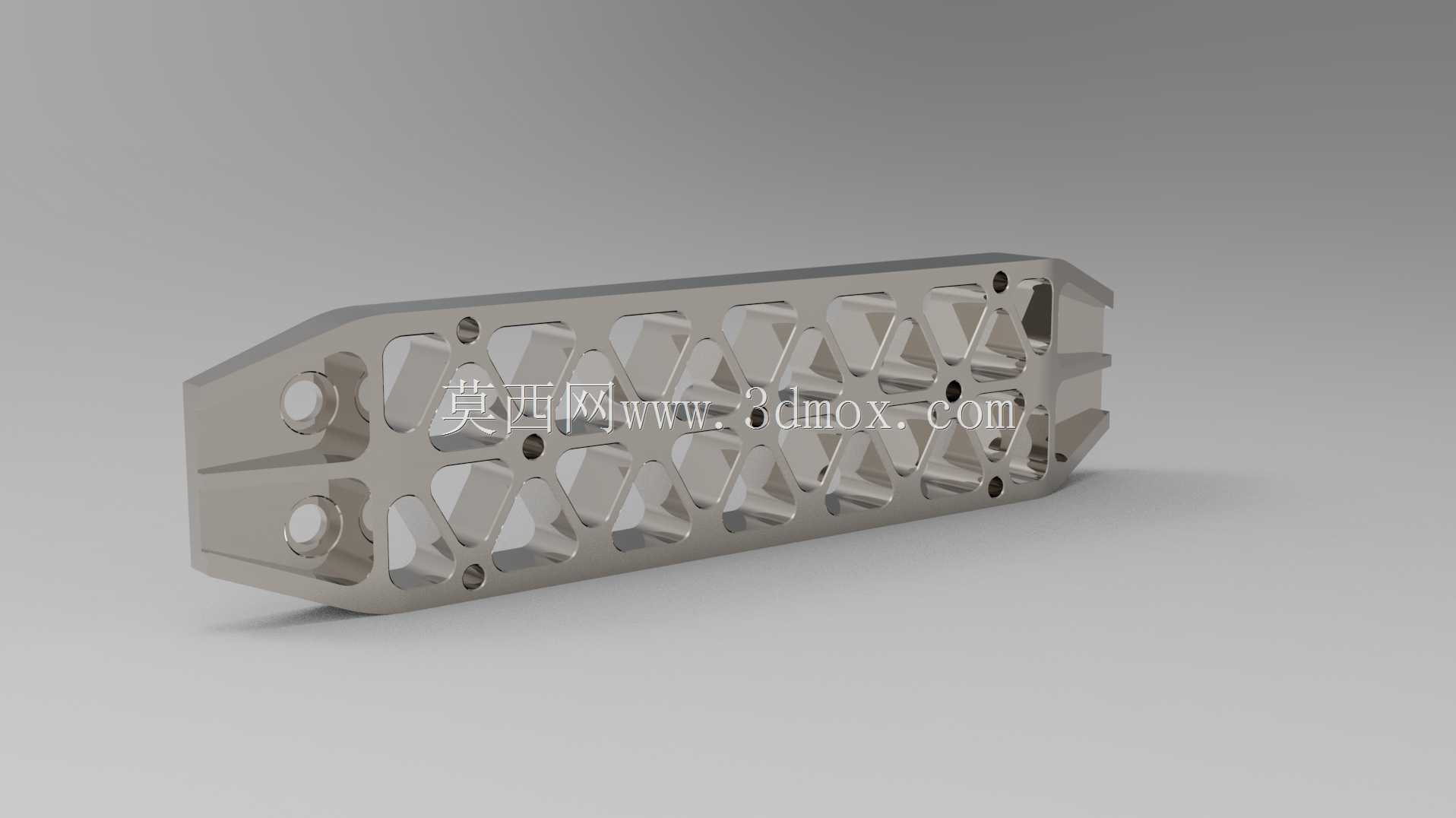

　　这款长条形镂空承载构件，是三轴数控铣床进给轴上配套的移动工作台滑枕类核心承载件，整体采用整块高强度铝合金坯料通过五轴联动铣削一次加工成型，在中小型精密数控铣削设备、桌面级CNC加工单元里承担装夹工件、随进给轴完成X/Y向高速往复移动的核心功能。

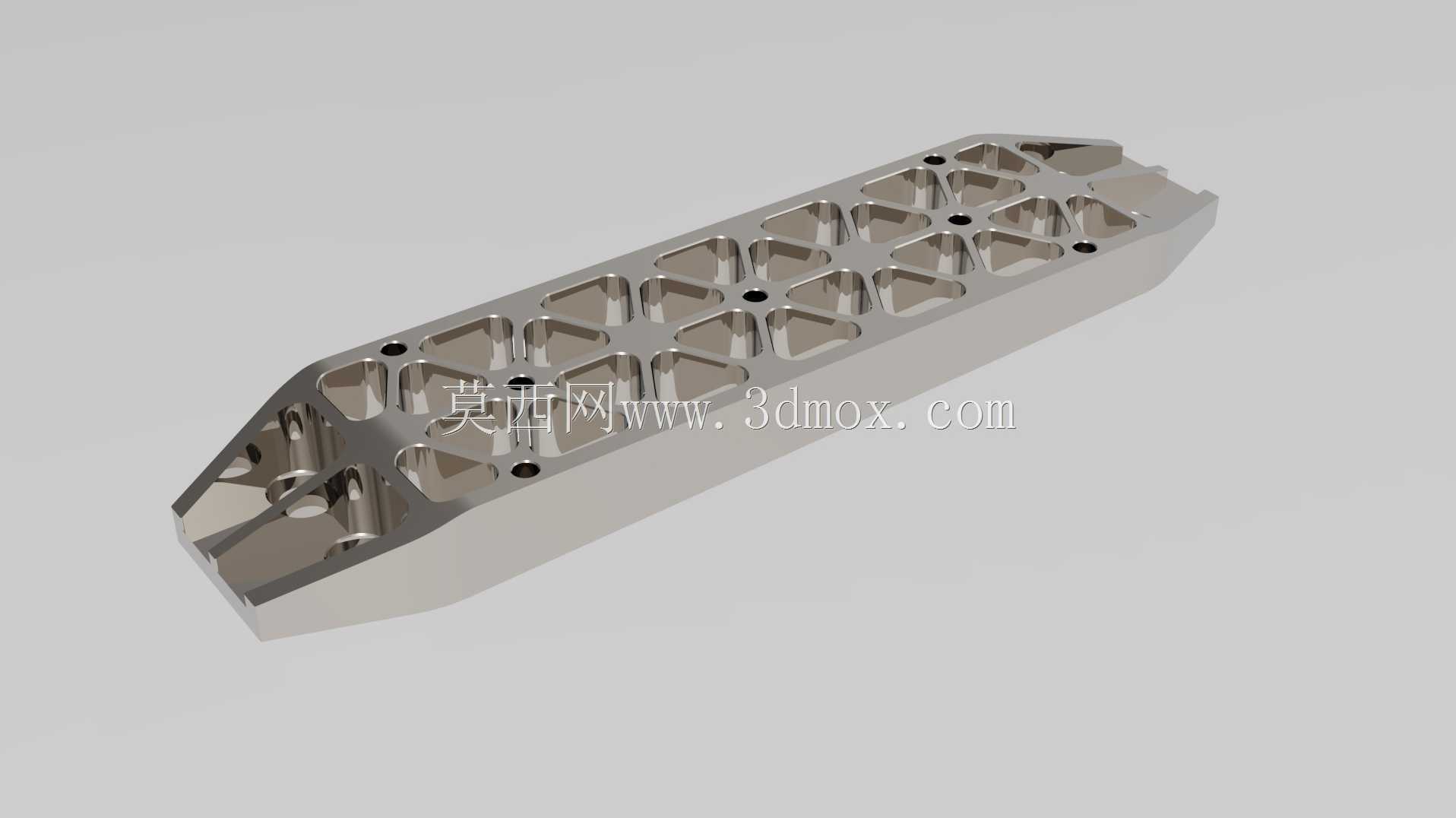

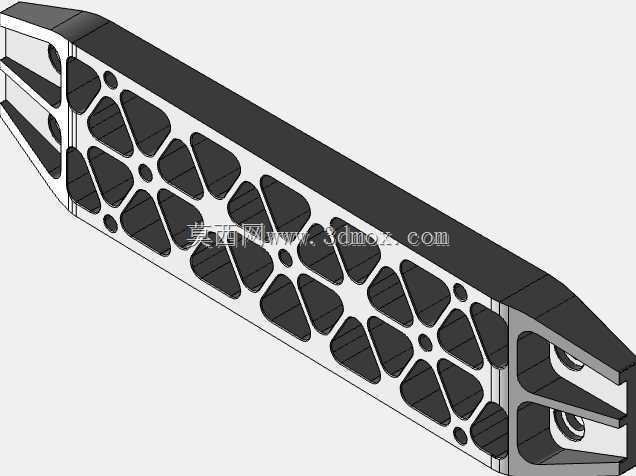

　　从实际装机的边界条件来看，构件整体为狭长对称布局，两端做了收窄的斜切导向造型，总长度适配常规桌面三轴铣床的工作台行程区间，宽度方向预留了和直线导轨滑块对接的安装孔位，底面加工出整面的基准贴合平面，安装时直接和进给拖板的定位面贴紧，通过均布的沉头锁紧孔完成固定，不需要额外加装调整垫片就能保证导轨平行度公差控制在0.02mm以内。构件顶面的网格状镂空筋格是整个设计的核心思路：常规实心同尺寸钢制滑台自重往往超过12kg，进给轴伺服电机需要额外输出大量扭矩来克服移动件惯性，高速启停时很容易出现位置过冲、加工表面振纹；这套结构通过拓扑优化计算，把非承载区域的多余材料全部铣除，保留纵横交错的加强筋格，筋板厚度按照受力仿真结果做差异化分配——靠近两端导轨安装位的筋板厚度更大，用来承接导轨传递的切削反作用力，中间区域的筋格做等厚轻量化处理，最终整体自重控制在3.8kg左右，相比实心结构减重超过65%，同时构件的整体静刚性仍能满足铣削加工时的承载要求，满负载装夹工件时的最大形变量小于0.015mm，完全可以覆盖铝件、工程塑料、软金属的中小型铣削加工工况。

　　构件表面分布的多组通孔分为三类功能：沿长度方向两侧排布的小孔是导轨安装的定位销孔与螺丝过孔，加工时一次铰孔保证位置度；筋格交叉位置的小孔是工艺排屑孔，铣床加工过程中产生的细切屑可以顺着孔位落到下方的排屑槽，不会堆积在滑台表面影响工件装夹；两端斜切区域的沉孔是限位撞块的安装位，用来匹配进给轴的硬限位行程开关，防止移动超程脱轨。

　　在实际车间的应用场景里，这类轻量化滑台尤其适配高速精雕、小型零件批量铣削的工况：移动部件重量降低之后，进给轴的加减速特性可以提升40%以上，空行程移动速度能从常规的8m/min提升到15m/min，批量加工小型3C结构件、手板模型时的单件加工节拍能明显缩短，同时伺服电机的负载率长期维持在30%以下，有效降低进给系统的发热与传动件磨损。设计过程中没有采用焊接拼接结构，整体一体铣削的方案完全规避了焊接变形、拼接缝隙藏纳切削液的问题，阳极氧化后的表面可以长期耐受乳化液、切削油的腐蚀，日常维护只需要定期清理筋格缝隙里的残留切屑即可，不需要额外做防腐处理。两端的斜切造型除了避让机床两端的机身护罩、避免移动到行程端点时发生干涉之外，也减少了构件两端的多余重量，让整个移动件的重心完全落在两组直线导轨的中心连线上，高速移动时不会出现偏载力矩，导轨滑块的受力更加均匀，使用寿命能提升近一倍。针对不同的装机需求，这套结构的筋格厚度、安装孔位间距都可以在三维建模环境里快速参数化调整，不需要重新做整体拓扑仿真，就能衍生出适配不同行程、不同负载等级的系列化滑台产品，覆盖从桌面教学铣床到小型工业精雕机的多种安装场景。
