汽车线束八孔母端插接连接器结构

　　这款八孔母端线束连接器主要面向乘用车低压电气回路的线束对接场景，在整车电气架构里承担传感器支路、执行器支路、车灯支路、门控支路以及座舱小功率用电设备之间的可拆卸连接任务。整车装配线上线束属于分段预装后总装合件的典型部件，发动机舱、仪表板内侧、车门线束过孔附近、前后保险杠内侧都需要大量这类多腔塑料护套，把离散导线的端子可靠约束在绝缘壳体内，既保证插合后的接触位置稳定，也给后期维修检测、模块更换、故障排查留出可拆分手工操作空间。

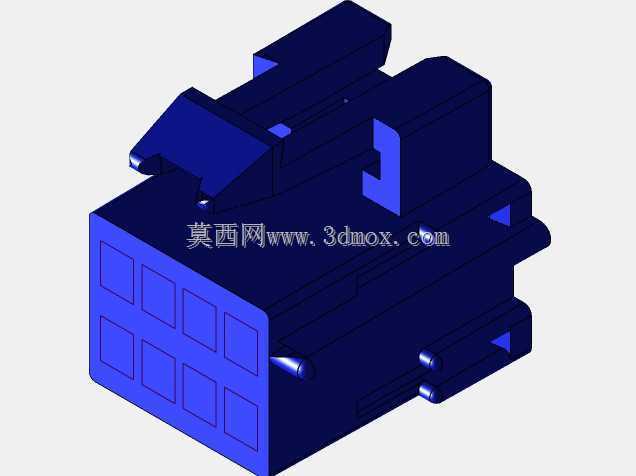

　　从壳体结构来看，整体采用矩形多腔排布，对接端面设置两排共八个方形端子腔，每个腔室独立分隔，腔壁之间保留均匀壁厚，既避免相邻端子在振动工况下发生侧向碰触，也让塑胶熔体在注塑充模时流动路径更均衡，减少厚壁缩痕与薄壁缺料风险。对接端外圈设置围合式插接边界，公端护套插入时由外圈侧壁承担导向，插合过程中端子先完成对中，再逐步进入接触位置，能够降低斜插导致的端子弯折、顶退风险。壳体侧面预留有端子二次锁止的装配空间，预装导线压接端子后从线束尾侧送入对应腔室，端子弹卡卡在腔室台阶上，再装入次级锁片，可以把端子轴向自由度进一步限制，避免车辆长期振动、拉扯线束时端子出现退针。

　　壳体上部集成了弹性锁止臂，锁臂根部采用薄臂挠性连接，前端设置钩状卡合结构。公母护套对插到位后，锁臂卡扣自动落入公端壳体的锁止台面，形成明确的到位反馈；维修拆卸时用手指或小号挑针按压锁臂尾部即可解除锁止，不需要额外工具。锁臂两侧设置加高防护挡边，挡边高度高于锁臂受力面，线束在钣金孔位穿行、车间装配拖拽、后期维保拉扯时，外力不会直接压到锁臂中部，能有效避免运输和装配过程中锁臂被意外勾开。锁臂旁侧还设置了防错凸台与差异化筋位，和配对公端壳体的凹槽一一对应，不同回路定义、不同孔位数量的护套无法强行误插，总装工位上工人可以依靠外形轮廓快速识别插接方向，降低混装概率。

　　壳体尾侧为导线出线区域，外壁设置多道轴向加强筋，把尾部分段成与端子腔对应的导线收拢区间，外包胶带缠绕或装配橡胶防水栓后，导线从尾部平顺引出，避免出线根部出现锐角弯折。侧面伸出的圆柱状定位柱与邻近壳体的小凸台用于和配对件、车身固定支架或者线束固定卡扣配合，在装配到位后承担横向限位，减少护套在钣金安装位内的晃动量。壳体边角全部做圆角过渡，外表面没有尖锐棱边，工人在狭窄的仪表板骨架、车门内板空间里盲插操作时，不容易划伤线束波纹管和手部，也能降低应力集中导致的塑胶壳体开裂风险。

　　建模时需要重点控制几个装配边界：对接端外轮廓要和公端护套保留均匀插合间隙，间隙过小会造成整车厂低温环境下插接力陡增，间隙过大则会在振动工况下出现端子微滑移；锁臂的挠性臂长度、厚度、扣合量要结合常用尼龙加玻纤材料的弯曲模量反复校核，扣合量过小会出现行车中松脱，扣合量过大则拆卸力超标，不符合售后维保的人工操作要求；八个端子腔的中心距、腔室台阶高度、端子防退卡槽位置要和所选金属端子的图纸完全匹配，二次锁片装入后不能与导线压接翼发生干涉；尾部出线方向要结合线束三维布置里的导线弯曲半径校核，多根导线同时出线时不能出现彼此挤压、密封件装配不到位的问题。

　　这类连接器虽然单体尺寸不大，但在整车电气可靠性里属于基础关键件，结构设计既要满足注塑工艺的脱模斜度、拼件线位置、浇口布置要求，也要兼顾总装工位的插接力、防错识别、维修拆卸便利性，三维结构搭建时把锁止臂、端子腔、防错筋、定位柱、尾部加强结构逐一还原，才能为后续的样件试制、装配干涉检查和线束布置校核提供准确依据。
