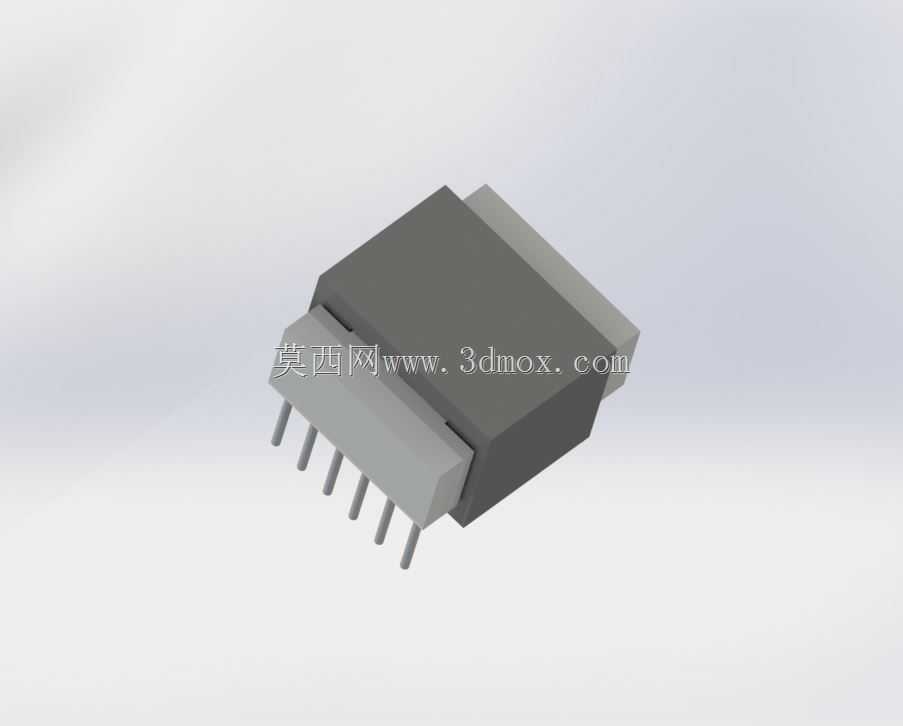

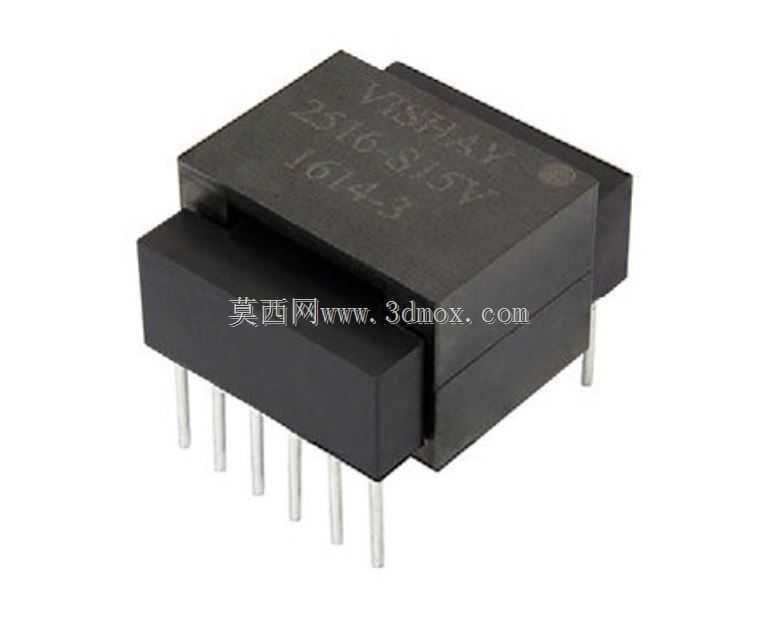

Vishay300瓦平面电力变压器结构设计

　　在大功率开关电源的硬件开发环节，隔离型拓扑的磁件选型一直是决定整机功率密度、可靠性的核心节点，这款Vishay出品的300瓦级平面变压器，正是针对100kHz到500kHz开关频率段的SMPS转换器开发的标准化磁件方案，零件号为MTPL-2516，其设计逻辑完全贴合当前高功率密度电源的装配需求。从实际应用场景来看，这类平面变压器广泛部署在通信基站整流模块、工业伺服驱动供电单元、车载DC-DC转换模块、射频功放供电链路中，这类场景普遍要求磁件具备低剖面高度、优异的散热特性、稳定的隔离耐压能力，传统绕线式变压器在高频段下的集肤效应、邻近效应带来的绕组损耗问题，在这款平面结构的产品上得到了针对性的优化。从功能特性层面看，

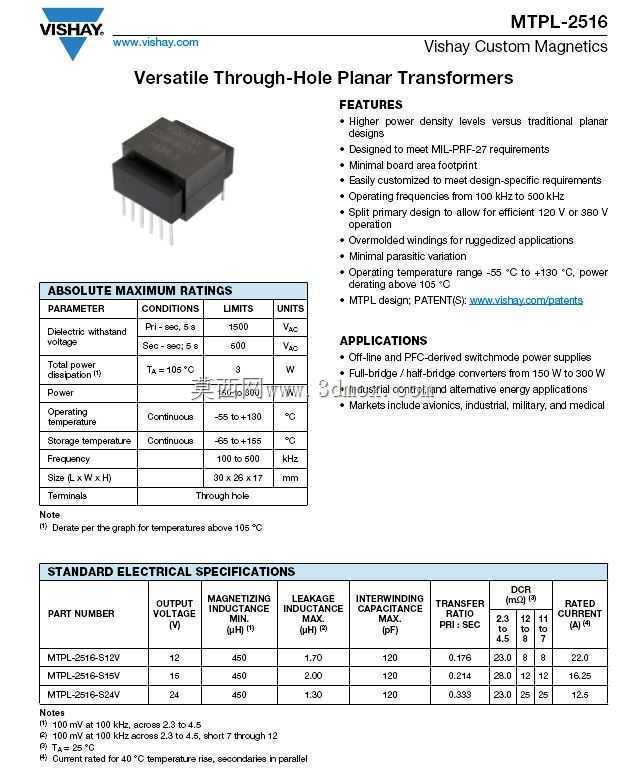

　　这款变压器可实现1500VAC的电气隔离，完全满足工业类、通信类电源的安规隔离要求，功率覆盖范围可适配12V输出下22A持续载流、24V输出下12.5A持续载流的工况，额定功率上限达到300瓦，刚好覆盖中小功率段隔离电源的主流功率需求。不同于传统绕线变压器采用圆铜线多层绕制的结构，这款平面变压器采用平面铜箔绕组配合扁平磁芯的组合结构，绕组的直流电阻一致性远优于手工绕线或机器绕线的传统产品，高频下的交流损耗可降低30%以上，同时扁平的磁芯结构让绕组与磁芯的接触面积更大，热阻更低，在自然散热条件下即可实现满功率运行，无需额外加装磁件散热片，可有效缩减电源整机的装配空间。从设计思路上拆解这款产品，其引脚采用直插式排布，

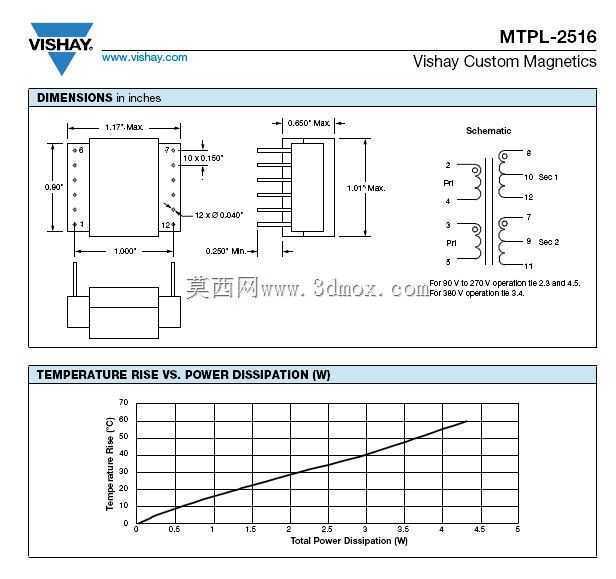

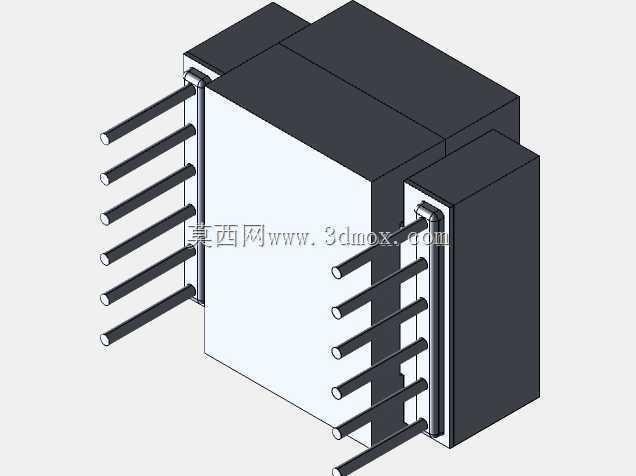

　　引脚间距符合工业级直插元件的通用间距规范，引脚长度适配1.6mm厚度标准PCB的波峰焊工艺要求，焊接后引脚露出PCB背面的长度控制在1.5mm到2.5mm区间，既保证焊接可靠性，又不会出现引脚过长导致的高压爬电距离不足问题。磁芯部分采用低损耗功率铁氧体材质，在500kHz开关频率下仍能保持较低的磁芯损耗，磁芯的拼接面做了精密研磨处理，气隙控制精度达到微米级，可有效避免气隙扩散磁通切割绕组带来的额外涡流损耗，同时磁芯外部采用耐高温绝缘塑封结构，既可以固定磁芯与绕组的相对位置，避免振动工况下磁芯移位导致的电感量偏移，又能增强绕组与磁芯之间的绝缘性能，满足安规认证中的绝缘厚度要求。从安装边界与外形尺寸来看，这款变压器的整体外形为低剖面长方体结构，本体最大高度远低于同功率等级的传统绕线变压器，在PCB上的投影占用面积也比同功率传统产品缩小约40%，安装时仅需在PCB上对应引脚位置开设直径0.8mm的金属化孔，本体周边预留2mm的电气安全距离即可满足安规爬电要求，不需要额外设计固定支架，仅靠引脚焊接即可实现可靠固定，可承受10g加速度的振动工况，完全适配工业场景下的设备振动要求。在实际选型应用中，这款变压器的绕组寄生电容控制在极低水平，可有效降低高频开关动作下的共模噪声传导，减少电源输入端EMI滤波电路的元件数量，进一步压缩电源板的整体尺寸。不同于定制化平面变压器需要单独开模、成本高、交付周期长的问题，

　　这款标准化的平面变压器可直接适配主流的硬开关、软开关隔离拓扑，包括正激、半桥、LLC谐振等拓扑结构，设计人员在开发电源时不需要单独进行磁件的绕组设计、磁芯选型、损耗计算，可直接参考器件手册的参数进行外围电路设计，大幅缩短电源产品的开发周期。在射频类设备的供电链路中，这类低寄生参数的平面变压器还可有效降低供电回路的高频阻抗，避免射频信号通过供电回路产生串扰，提升射频设备的信号稳定性，这也是传统绕线变压器难以实现的特性。其铁芯的磁通密度设计留有充足的裕量，在输入电压波动±20%的工况下，磁芯也不会进入饱和状态，可保证电源在恶劣电网环境下的可靠运行，绕组的载流密度设计也充分考虑了高温工况下的铜损温升，在环境温度60摄氏度的封闭机箱内，绕组的最高温升仍控制在安规标准要求的范围内，不会出现绝缘材料老化加速的问题。
