嵌入式六端口千兆以太网交换板设计

　　这款六端口千兆以太网交换板的设计初衷，是填补工业嵌入式场景下紧凑组网设备的选型空白，很多户外工业终端、小型智能柜、车载集成设备、加固型便携检测装置里，都没有多余空间放置常规机架式交换机，同时又需要稳定的多节点千兆网络接入能力，这款板卡就是针对这类受限安装空间的场景开发的。从实际使用场景来看，这类交换板常被集成在工业控制机柜的内层安装位、车载电子设备舱、野外监测设备的密封仓内，不需要额外的外壳防护，直接通过板载的四个安装孔固定在设备内部的安装柱上，安装孔位做了沉边设计，使用M3规格的螺丝固定时，螺丝头部不会突出板卡表面，避免和周边堆叠的其他板卡产生干涉，板卡整体外形为切角矩形，切角位置对应安装仓内的限位凸台，安装时可以快速对位，

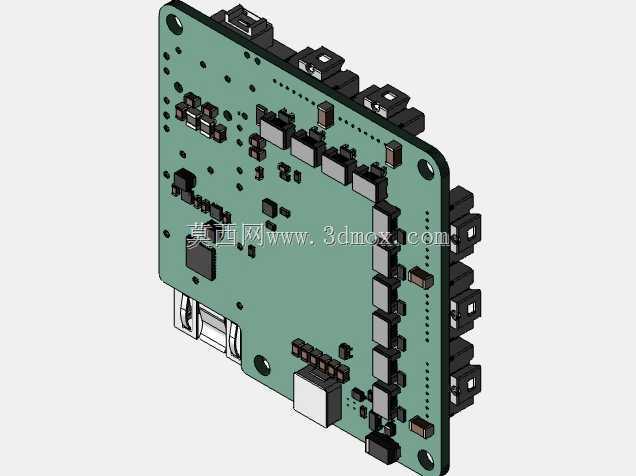

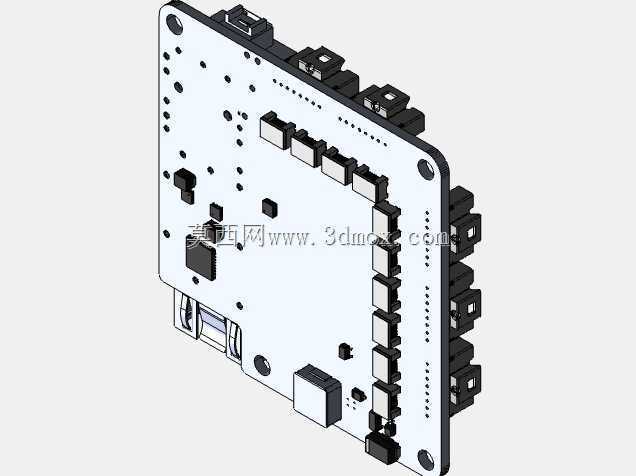

　　不会出现装反的情况。板卡的端口布局做了针对性优化，六个SFP端口沿板卡长边侧排列，端口朝向统一，集成布线时所有光纤跳线可以从同一侧引出，不会出现线缆弯折半径过小的问题，每个端口旁都预留了状态指示灯的焊位，贴装贴片LED后可以直观显示每个端口的链路连接状态与数据传输状态，调试时不需要外接检测设备就能快速判断端口工作情况。电路布局上，交换芯片放置在板卡中心区域，周边的电源回路、信号回路做了分层布线，千兆信号走线做了等长处理，避免高速信号传输时出现时延差导致的丢包问题，板载的电源模块支持宽电压输入，可以适配工业场景下常见的12V、24V直流供电，不需要额外配置电源转换模块，减少外围电路的设计工作量。板卡上的被动元件全部采用贴片封装，

　　除了SFP端口的金属屏蔽壳之外，没有过高的元件，整体板厚控制在1.6mm，元件最高突出高度不超过12mm，对于安装空间的竖向尺寸要求很低，哪怕是厚度仅20mm的超薄设备仓也能顺利装入。在散热设计上，没有采用额外的散热风扇，依靠板卡本身的铜箔层和交换芯片上方的裸露散热焊盘传导热量，在封闭无主动通风的安装环境下，满负载运行时芯片温度可以稳定在合理区间，避免因为积灰、风扇故障导致的设备停机，适配长期无人值守的工作场景。设计时还考虑了抗振动需求，所有较重的元件比如SFP端口座、电源接口都在焊盘周边增加了固定过孔，波峰焊时焊锡会透过过孔形成金属固定柱，在车载、机载这类有持续振动的使用环境下，不会出现元件脱焊的问题。板卡边缘做了圆角处理，

　　安装时不会划伤操作人员的手，也不会刮破周边设备的绝缘层，四个安装孔周围都做了露铜接地处理，固定在金属安装柱上时可以直接实现板卡接地，不需要额外连接接地线，简化安装工序。从功能上看，这款交换板支持全双工千兆传输，每个端口都支持自动协商，可以适配不同速率的终端设备，不需要手动配置端口参数，集成到设备里后上电即可工作，不需要额外的配置操作，对于批量集成的项目来说，可以大幅减少现场调试的工作量。
