卫星姿态确定与控制测试平台结构设计

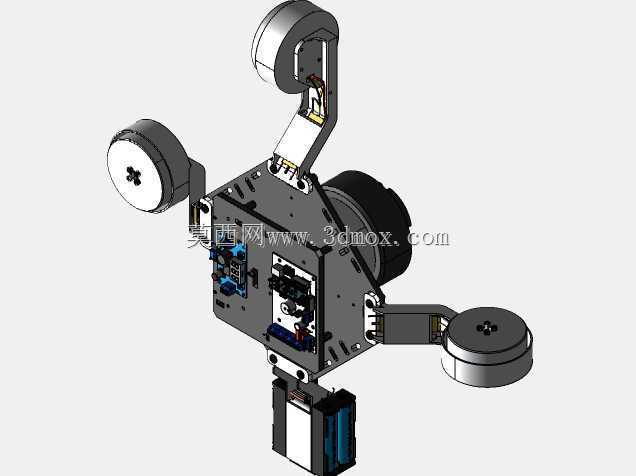

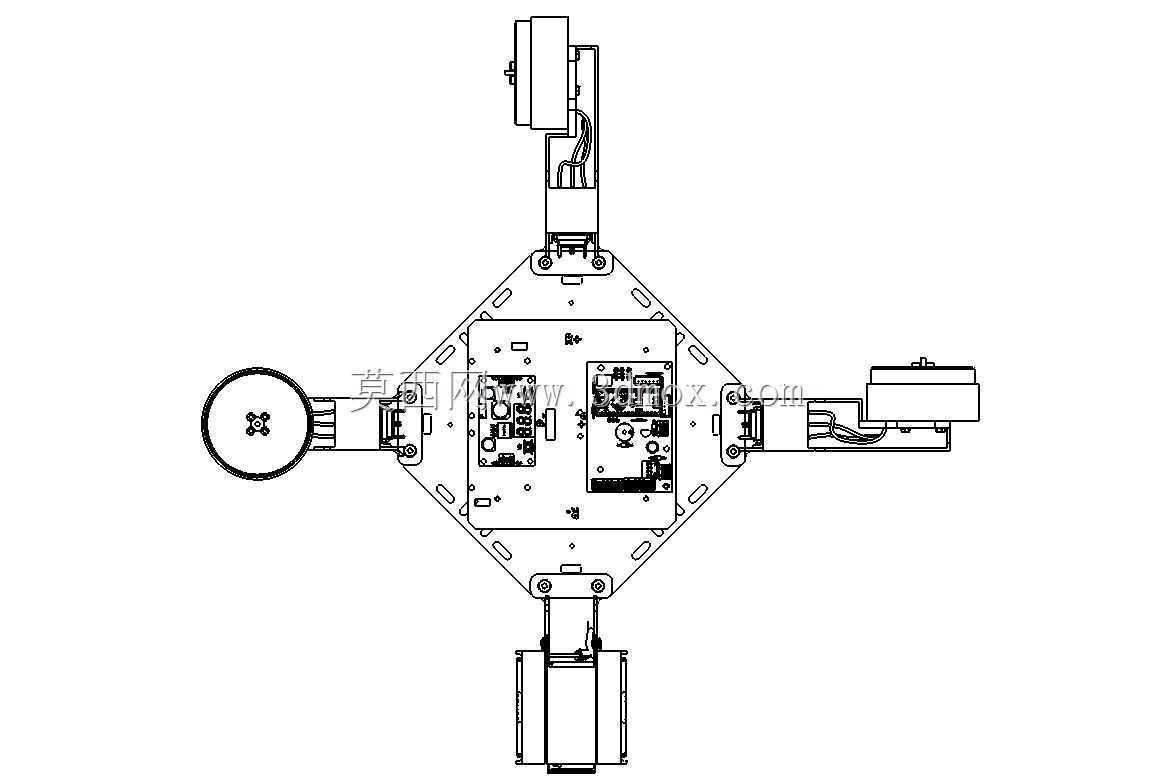

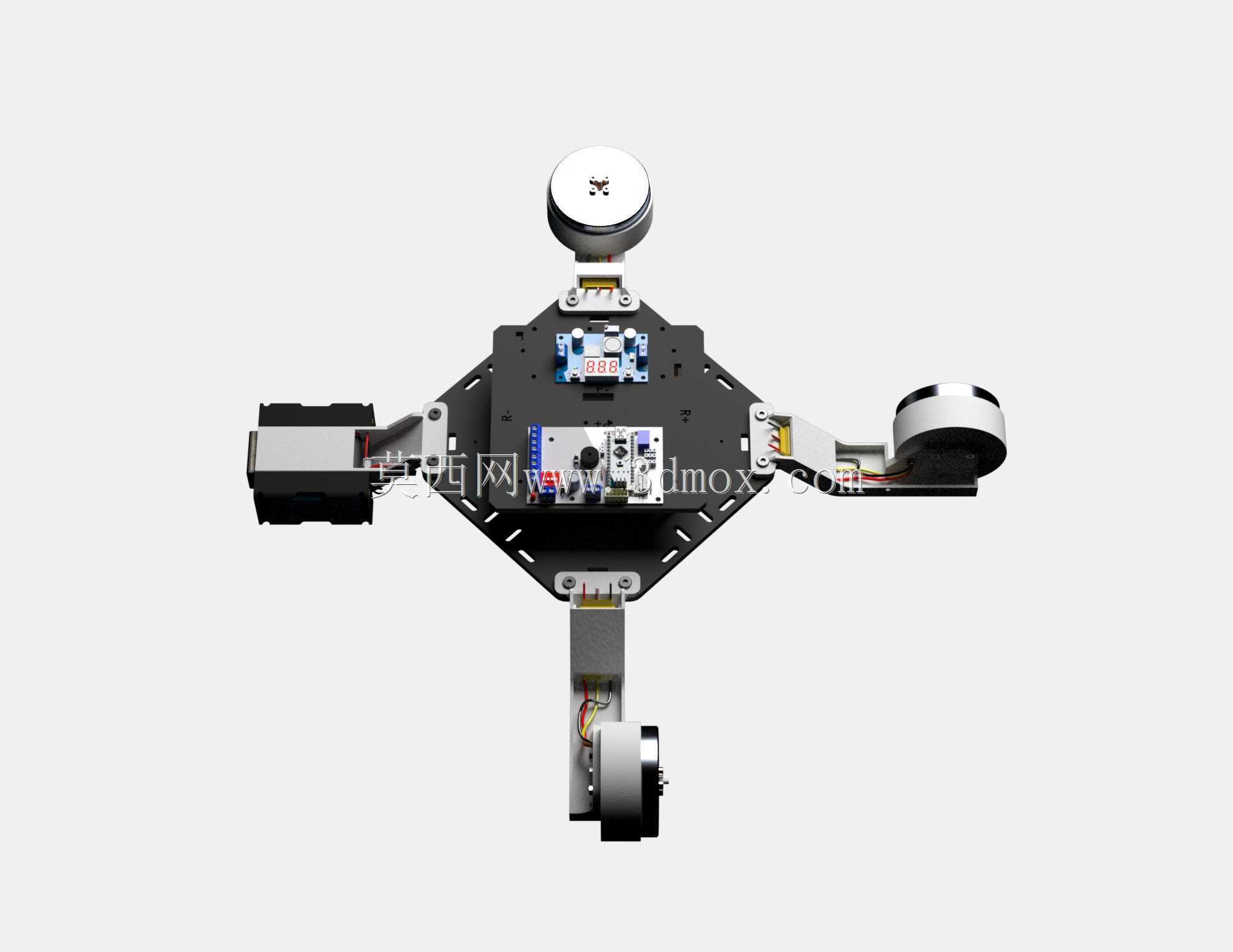

　　这套测试平台主要面向航天领域微纳卫星姿控分系统的地面验证场景，核心用途是在实验室环境下复现卫星在轨运行时的多自由度姿态调整工况，完成姿控算法、执行机构、传感单元的联合闭环测试，避免直接上星测试带来的高成本与高风险。平台采用中心对称的菱形主承载基板作为安装基准，基板选用高强度铝合金一体铣削成型，表面做硬质阳极氧化处理，兼顾轻量化需求与结构刚性，基板上预留了多组标准化M3安装孔位，孔位间距按照通用航天载荷安装规范排布，可兼容不同规格的姿控飞轮、反作用轮、MEMS惯性测量单元、磁力矩器等组件的快速装夹，无需额外定制转接板即可完成不同测试方案的组件替换。三个正交布置的驱动执行单元分别对应卫星俯仰、滚转、偏航三个姿态轴的运动模拟，

　　每个执行单元末端集成了高精度光电编码器与无刷直流电机，编码器分辨率可达17位，能够精准反馈轴系实时转角，配合主基板中心位置安装的主控电路模块，可实现0.01度级的姿态控制精度，满足微纳卫星姿控系统的精度验证要求。设计过程中重点考虑了轴系的动平衡调校，每个伸出臂的质量分布都经过反复配平，将高速转动时的偏心振动控制在0.02g以内，避免振动干扰惯性传感器的测量精度，同时所有走线都通过臂内部的穿线槽布设，外部无裸露线缆，防止转动过程中线缆缠绕拉扯影响运动平顺性。平台的安装边界设计充分考虑了实验室光学平台的适配需求，底部预留了四个标准M6安装脚座，可直接固定在常见的隔振光学平台上，整体外接轮廓控制在400mm×400mm×180mm范围内，

　　占用实验台空间较小，同时预留了足够的操作间隙，方便测试人员快速更换被测组件、调整接线。主基板上的电路模块采用分层堆叠设计，底层为电源管理模块，可兼容12V-24V宽幅直流供电，中层为电机驱动与信号采集模块，上层为核心控制单元，可直接对接上位机的测试软件，实时上传姿态数据、接收控制指令，整套结构的传动间隙控制在0.03度以内，避免回程误差影响测试结果的可信度。在实际应用中，这套平台不仅可以完成单组件的性能标定，比如单独测试反作用轮的输出力矩、响应延迟，也可以完成全系统的闭环仿真，模拟卫星入轨后太阳捕获、地球指向、姿态机动等典型工况，验证姿控算法的鲁棒性与执行机构的协同工作能力。结构设计时还特意做了模块化拆分，每个轴系组件都可以单独拆卸维护，更换故障部件无需拆解整个平台，大幅降低了日常维护的时间成本，所有配合面都采用了IT7级的加工精度，保证重复安装时的定位精度偏差小于0.05mm，不会因为拆装影响测试数据的一致性。
