带法兰台阶式车床加工金属轴类零件

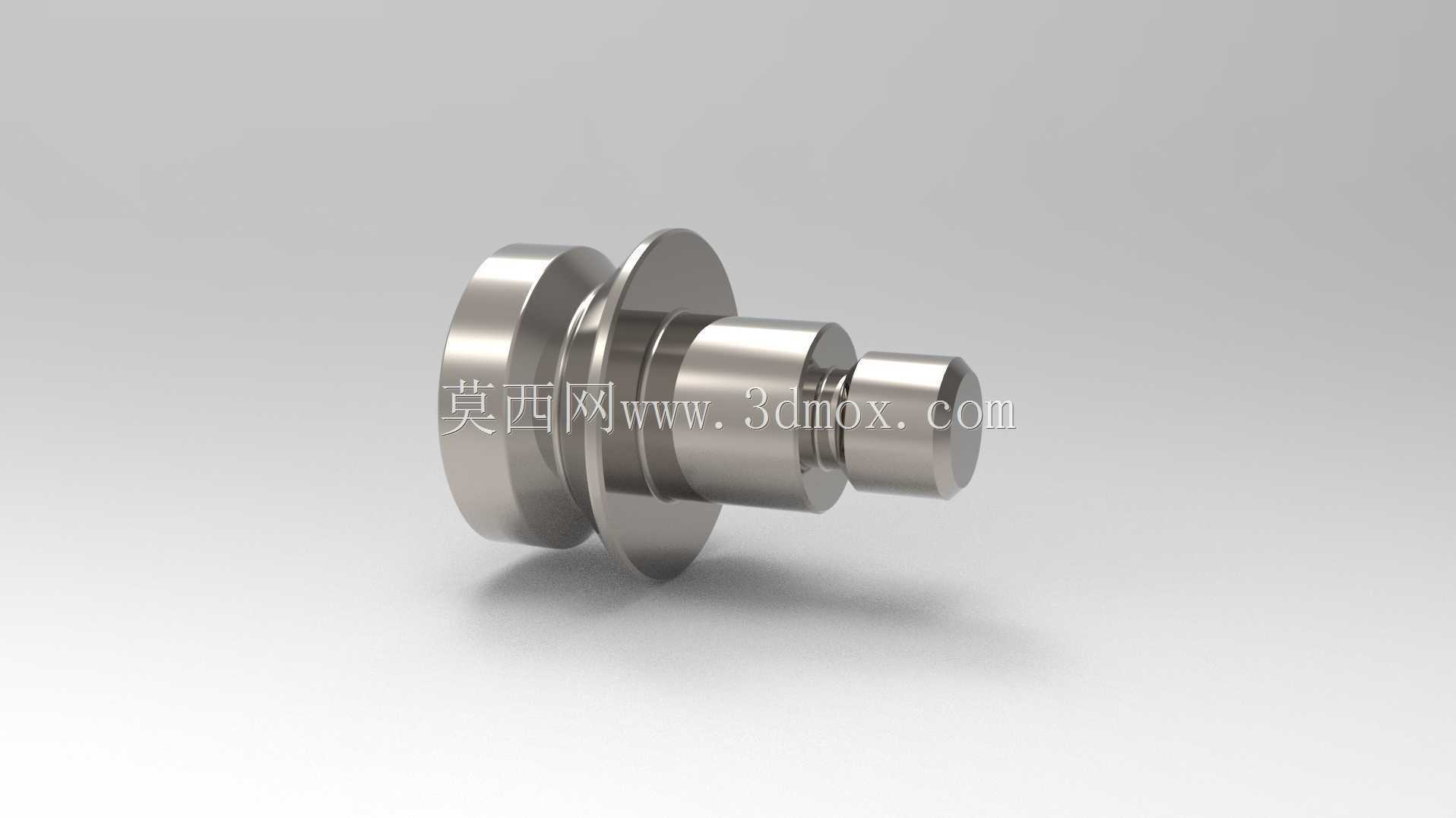

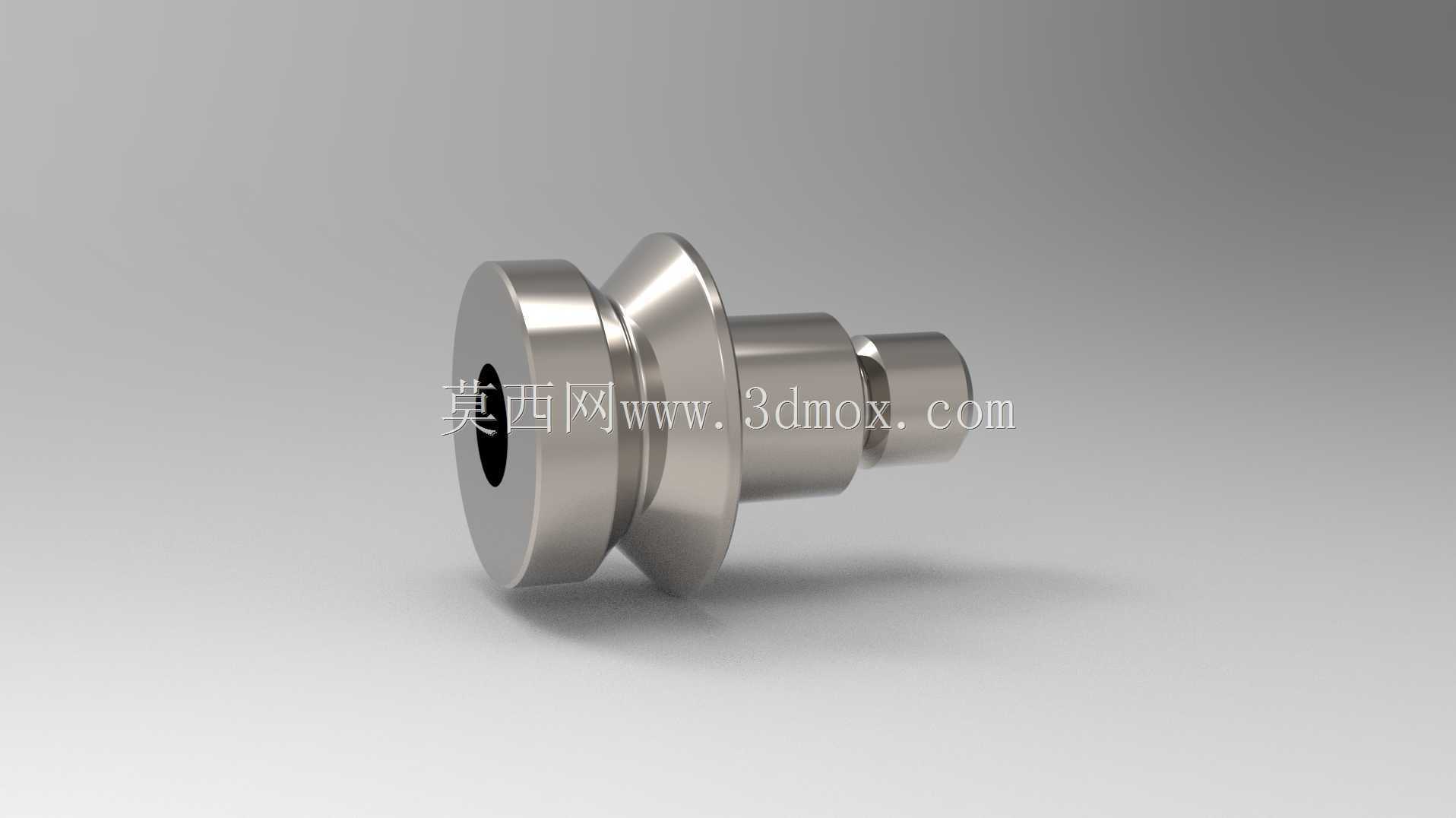

　　这类带法兰的台阶式轴件，在常规机床的进给机构、工装夹具的定位模块里随处可见，很多人做装配的时候容易忽略这类小零件的公差匹配，最后整机组装完才发现定位偏移、传动卡滞，回头再拆改反而耽误更多工期。从结构上看，零件一端是大直径法兰盘，这个法兰面不是随便做的加厚结构，它的核心作用是轴向定位，装配时法兰端面直接贴合安装基座的基准面，能承受轴向的窜动载荷，避免轴件在往复运动或者高速转动的时候出现轴向位移，法兰盘的厚度是根据实际工况的轴向推力计算的，太薄的话长期受载会出现端面变形，太厚又会增加不必要的重量，还会挤占相邻部件的安装空间。顺着法兰往另一端走，是依次递减的三段台阶轴，每一段台阶的直径差都对应不同的配合需求，最靠近法兰的那段轴径最大，

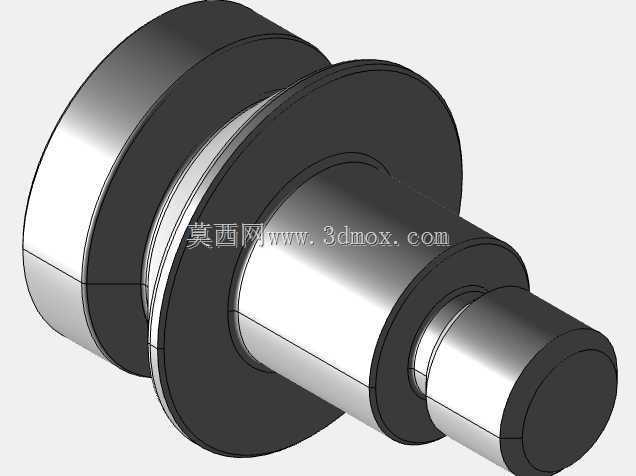

　　一般是和轴承内圈或者导向套做过渡配合，承担主要的径向支撑载荷，中间段的轴径稍小，通常用来套装传动用的齿轮、同步带轮或者锁紧套，最末端的小直径轴头，是用来做锁紧定位的，一般会配套卡簧槽或者锁紧螺母，把套装在中间段的零件轴向压紧，避免传动件在运转过程中出现松脱。做这个零件的三维建模的时候，首先要把各段台阶的同轴度公差考虑进去，所有轴段的公共轴线必须和法兰的安装端面保持垂直，不然装配之后轴会出现偏摆，转动的时候径向跳动量超差，轻则带来异常振动和噪音，重则会磨坏配合的轴承和导向套，缩短整套机构的使用寿命。建模的时候不能只画外形，还要把各段轴的倒角、退刀槽都做出来，很多新手建模容易漏这些工艺结构，

　　最后导出的图纸拿到车间根本没法加工——台阶之间的退刀槽是给车刀留的退刀空间，没有退刀槽的话，车削台阶端面的时候刀具会蹭到已经加工好的轴面，还没法保证台阶端面的垂直度，轴端的倒角一方面是去除加工毛刺，避免装配的时候割伤操作人员，另一方面是方便轴头插入配合件的孔位，减少装配时的对位难度。从安装边界来说，这类轴件的安装空间需要预留法兰的外径尺寸，法兰周边要留出螺栓或者销钉的安装操作空间，轴的伸出长度要比套装在上面的所有零件的总厚度多出2到3毫米，给末端的锁紧件留出安装余量，同时还要注意相邻部件不能和轴的转动部分发生干涉，尤其是轴做回转运动的时候，周边的固定件要和轴表面留出至少0.5毫米的安全间隙，避免运转过程中出现摩擦剐蹭。

　　在实际应用场景里，这类轴件除了用在普通车床的进给传动位置，在小型自动化设备的送料机构、工装夹具的旋转定位轴、甚至是小型输送线的从动辊轴端都能看到同结构的零件，它的结构通用性很强，只要根据实际的载荷大小调整各段轴的直径和法兰厚度，就能适配不同的工况需求。选材上一般用45号钢做调质处理就能满足大部分常规工况的强度要求，如果是用在有腐蚀环境或者高耐磨要求的场合，也可以换成不锈钢材质，表面做硬化处理，提升零件的使用寿命。建模的时候还要注意各配合面的粗糙度要求，和轴承、导向套配合的轴面粗糙度要控制在Ra1.6以下，法兰的定位端面粗糙度控制在Ra3.2，非配合面的粗糙度Ra6.3就足够，不用做过高的精度要求，不然会额外增加加工成本。很多人做这类轴件设计的时候，容易把台阶的过渡圆角忽略，其实在轴径变化的位置做很小的圆角过渡，能大幅降低应力集中的问题，尤其是轴承受交变载荷的时候，没有过渡圆角的话，台阶位置很容易出现应力断裂，这个细节在做三维建模的时候一定要体现出来，不能做成直角台阶。另外法兰上如果是用螺栓固定的话，螺栓孔的位置要做均匀分布，孔的直径要比配套的螺栓大0.5到1毫米，方便安装的时候调整位置，同时法兰的背面也要做倒角，去除毛刺，保证法兰端面能和安装基准面完全贴合，不会因为毛刺垫起导致轴的安装垂直度超差。
