4040铝型材拼装可移动立方体框架结构

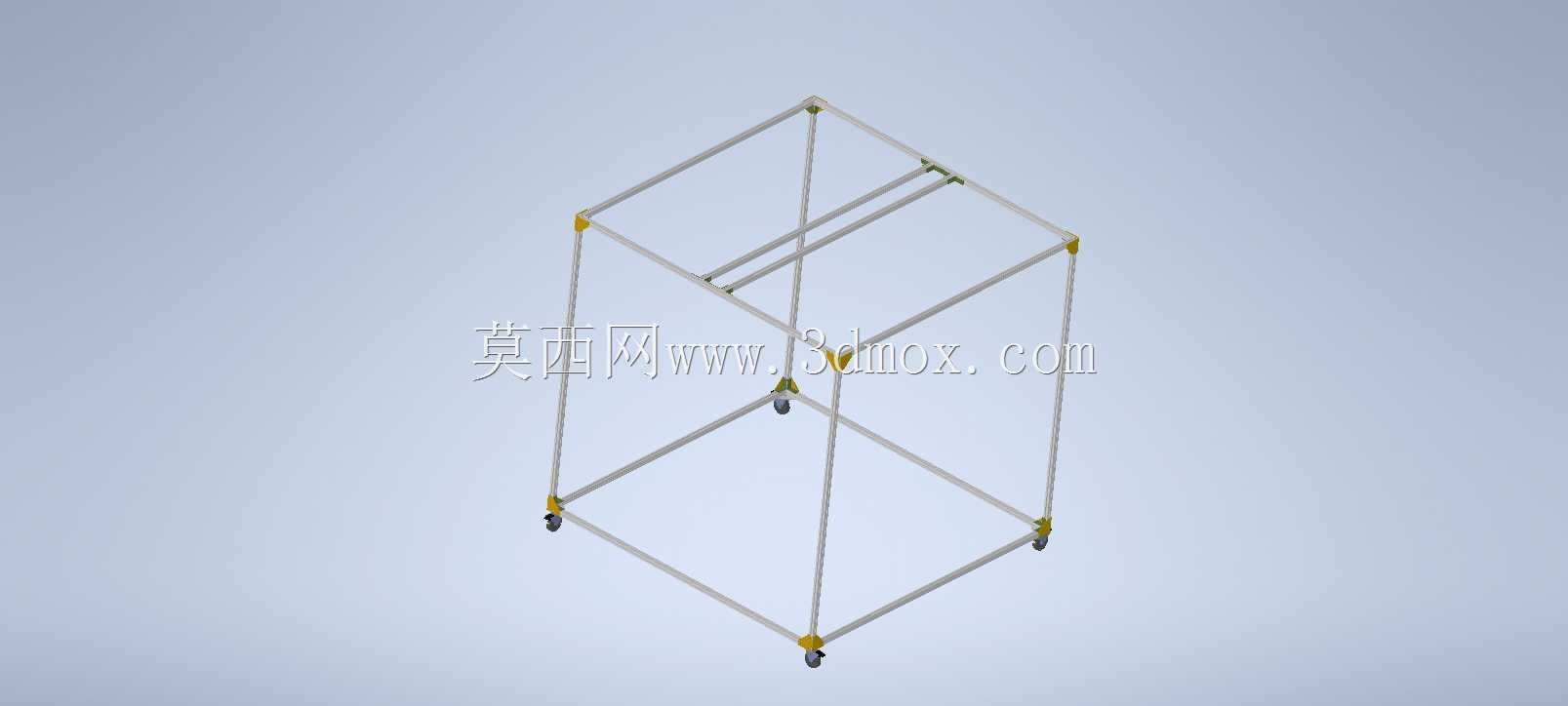

　　在非标自动化产线搭建、实验室测试工位布设、小型教学实验平台搭建的场景里，这类铝型材拼装的立方体框架是出镜率极高的基础承载结构，很多工程师在做方案初期都会优先选用这类模块化型材结构做主体承载，省去大量焊接、表面处理的加工周期，调整灵活度也远高于传统焊接机架。这款框架采用40mm截面规格的工业铝型材作为主体杆件，所有连接节点均采用标准型材角件配合内置螺栓锁紧，没有采用焊接工艺，所有杆件的裁切长度均统一匹配立方体的边长尺寸，整体框架的正交精度完全依靠型材端面的裁切垂直度与角件的定位精度保证，组装完成后整体框架的形位公差可以控制在普通工业装配的允许范围内，不需要额外做二次机加工校正。框架底部四个角点位置均配置了万向脚轮，

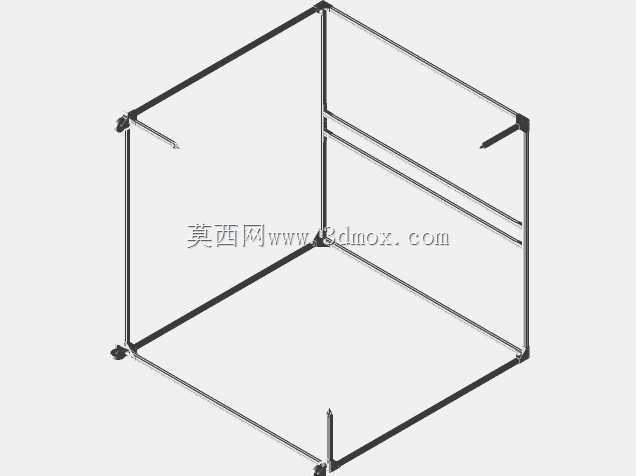

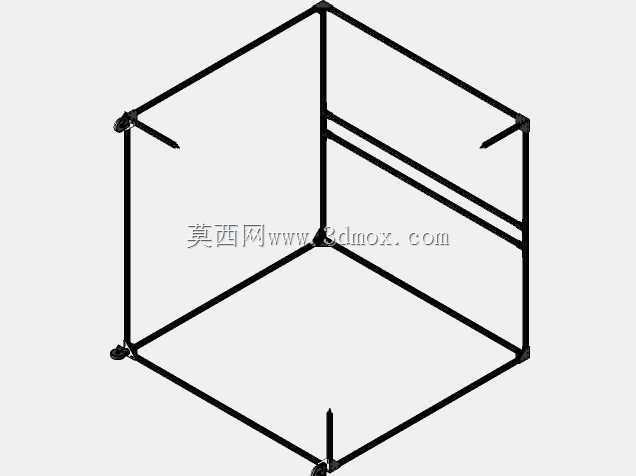

　　脚轮直接通过型材端面上的安装孔位固定，不需要额外焊接安装支架，脚轮的承载能力匹配框架整体的负载上限，日常推移过程中不会出现框架变形、节点松动的问题，对于需要频繁调整工位位置的测试台、小型设备承载架来说，这种带脚轮的设计可以大幅降低工位调整的人力成本，不需要借助叉车等辅助搬运设备，单人即可完成工位移位。从设计思路上看，这款框架完全遵循工业铝型材模块化设计的逻辑，所有杆件均采用统一截面规格，没有做特殊的异形裁切，备件替换成本极低，任意一根杆件出现磕碰变形都可以快速裁切同规格型材替换，不需要重新测绘定制零件。框架的杆件排布上，除了立方体的12根基础边杆件外，在顶面的其中一组对边之间额外增加了两根平行的加强杆件，这部分结构主要是为了提升顶面的承载刚度，避免顶面放置较重设备时出现型材下挠的问题，同时这两根加强杆也可以作为上部安装设备的固定基点，不需要额外在主框架上打孔，直接利用型材的T型槽就可以完成设备固定。安装边界方面，这款立方体框架的整体外轮廓尺寸完全由4040铝型材的边长决定，所有连接角件均内嵌在型材的连接位置，不会额外向外突出占用安装空间，在做产线布局规划时，可以直接按照立方体的边长尺寸预留安装空位，不需要额外预留安装操作余量，框架底部的脚轮安装后整体高度仅比型材框架的底面高出脚轮自身的安装高度，不会额外抬高整体设备的重心，保证推移过程中的稳定性。这类框架的实际用途并不局限于单一的设备承载，

　　在教学场景中可以作为机械结构创新实验的基础载体，学生可以在框架上加装各类传动组件、传感器组件，快速搭建验证性实验平台；在小型生产车间里，这类框架可以作为临时的物料周转架、工具存放架使用，根据使用需求随时加装层板、挂钩等附件；在实验室场景中，这类框架可以作为测试仪器的承载台，搭配防静电台面板即可作为标准测试工位使用，不需要额外定制专用工作台。型材框架的所有连接节点都可以反复拆装，不会因为拆装次数过多出现连接失效的问题，对于需要频繁调整结构形式的研发类场景来说，这种特性可以大幅缩短研发迭代周期，调整结构时只需要松开对应节点的螺栓，调整杆件位置或者更换杆件长度即可，不需要像焊接机架那样做切割、重新焊接、表面处理等一系列复杂工序。另外，

　　4040规格的铝型材本身的槽道尺寸适配绝大多数标准工业附件，包括线槽、导轨、铰链、门锁等组件都可以直接在型材槽道内安装，不需要额外做安装孔加工，后续拓展功能的便利性非常高，不管是加装防护门板、侧边置物台还是电气安装板，都可以快速完成装配，不需要对主体框架做破坏性改动。在做结构选型时，这类框架的承载能力主要由型材的壁厚、脚轮的额定载荷以及连接节点的锁紧强度决定，选型时只需要根据实际承载的设备重量选择对应壁厚的型材以及匹配载荷的脚轮即可，不需要做复杂的力学仿真验证，4040型材的常规承载能力已经可以覆盖绝大多数小型设备、测试平台的承载需求，对于大部分非重载场景来说，这款框架的结构刚度完全可以满足使用要求，不会出现正常使用下的结构变形问题。
