五升容量卧式方形塑料储液罐体设计

　　这款5L容量的卧式方形储液罐体，在小型流体存储场景中有着非常广泛的适配性，不管是小型发电机组的燃油补给存储、园林机械的机油暂存，还是实验台架的冷却液循环储槽、小型液压站的补油油箱，都能找到它的适用位置。不同于常见的圆柱形储液容器，方形结构的设计核心出发点是空间利用率的最大化——在设备内部紧凑的安装腔体内，方形罐体可以完全贴合设备框架的直角边界，不会像圆罐那样在边角处留下无法利用的空隙，同等占地面积下，方形结构的有效容积能比同直径圆柱罐高出18%左右，这对寸土寸金的小型设备内部布局来说至关重要。

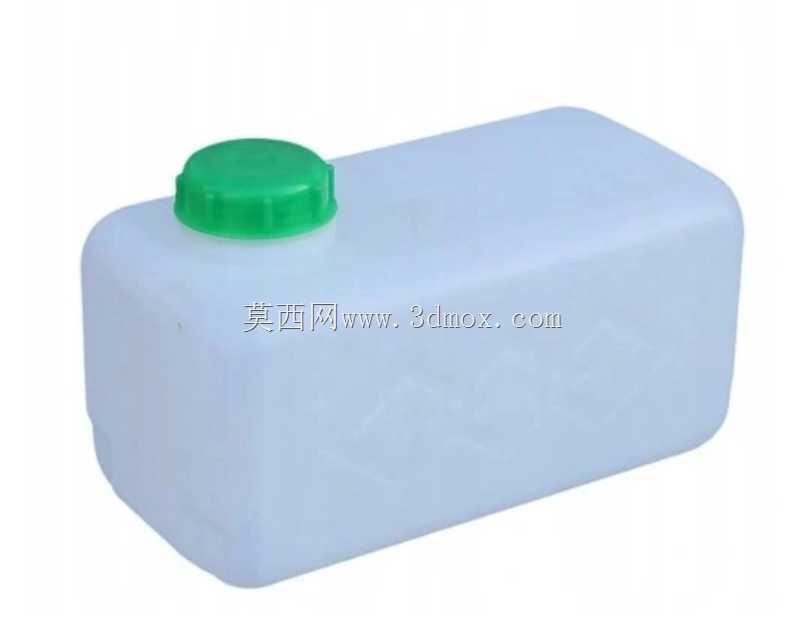

　　从结构设计细节来看，罐体主体采用半透明乳白色食品级HDPE材质吹塑成型，半透明的材质特性可以让运维人员不用打开罐盖就能直接观察内部液位高度，省去了额外加装液位计的成本与安装工序，日常巡检时一眼就能判断剩余液量，及时补充介质。罐体顶部的加注口采用标准外螺纹结构，搭配绿色旋拧式密封盖，盖体内嵌耐油橡胶密封圈，拧紧后可以达到IP65级别的密封效果，即便设备在移动、颠簸工况下运行，也不会出现介质渗漏的问题；加注口的位置特意设置在罐体顶面靠近短边的位置，而非正中心，这样的布局是为了在加注液体时，即使罐体存在小幅倾斜，也能避免介质从加注口反溢，同时给液位传感器、吸油管等外接配件留出足够的安装空间，不会出现配件干涉的问题。

　　在外形尺寸与安装边界的考量上，罐体的所有棱边都做了R15的圆角过渡处理，一方面是吹塑工艺的成型要求，避免直角处出现壁厚不均、应力集中的问题，提升罐体整体的抗冲击强度，即便在搬运、安装过程中出现磕碰，圆角结构也能分散冲击力，降低罐体开裂的风险；另一方面，圆角过渡也不会在设备内部形成尖锐的安装干涉点，装配时不需要额外给罐体边角预留避让空间。罐体底部设计有0.8mm深度的浅定位凹槽，安装时可以直接卡在设备安装底板的定位凸条上，不需要额外制作复杂的固定抱箍，只需要在罐体前后两端加装两个简易的压片就能完成固定，大幅降低安装工序的复杂度。罐体的壁厚控制在2.2mm±0.1mm，这个厚度区间既可以保证罐体承受0.03MPa的内部静压不会出现鼓胀变形，又不会因为壁厚过厚造成材料浪费、整体重量超标，空罐重量控制在320g以内，不会给小型设备增加过多的负载。

　　从功能适配性来说，这款罐体不仅可以存储燃油、机油、冷却液等常规工业介质，针对弱酸碱类的化工试剂也有不错的耐受性，HDPE材质本身的化学稳定性可以适配pH值在4-10之间的流体介质，应用场景可以覆盖小型工业设备、农用机械、实验装置、移动作业平台等多个领域。在设计过程中，还特意做了防浪涌的内部结构优化，在罐体内部靠近长度方向1/3和2/3的位置，设置了两道一体成型的挡流板，挡流板上开有直径8mm的过流孔，当设备处于移动、颠簸状态时，挡流板可以大幅降低内部液体的晃动幅度，避免因为液体剧烈晃荡造成的重心偏移，影响设备运行稳定性，同时也能减少液体晃动对罐壁的冲击，延长罐体的使用寿命。

　　需要注意的是，这款罐体的工作温度区间在-20℃到80℃之间，不适合存储高温流体或者强腐蚀性溶剂，安装时要注意加注口的位置要高于罐体内部最高液位线，避免长期静液压力造成密封盖渗漏；如果需要在罐体上外接吸油管或者回油管，可以直接在加注口盖上开孔加装管接头，不需要在罐体本体上二次打孔，避免破坏罐体整体结构强度。整体来看，这款储液罐的设计完全围绕小型设备的紧凑安装需求出发，没有多余的冗余结构，每一处细节都对应实际使用中的痛点，不管是作为设备原厂配套的储液部件，还是作为设备改造、维修替换的配件，都有很高的适配价值。
