车载永磁同步交流发电机结构设计

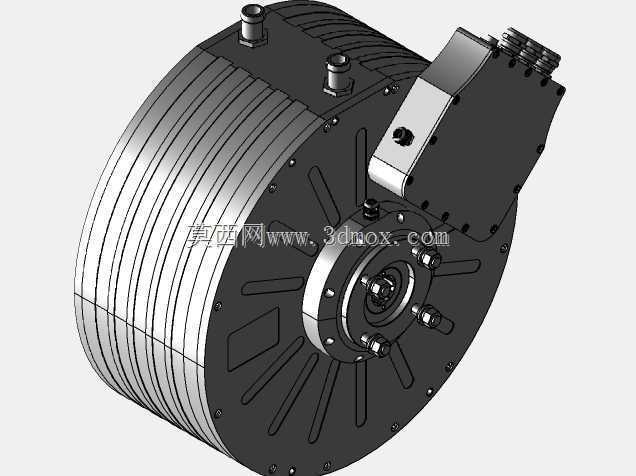

　　该结构方案面向移动装备上的独立供电需求展开，核心对象是一台盘筒结合式永磁同步交流发电机。整机采用轴向叠片式圆筒机身，前端为大直径圆形端盖，输出轴位于端盖中心，周边布置多组紧固螺栓与定位接口；机身上部设置两组柱状流体接口，用于冷却回路进出连接；侧上方集成矩形电气控制盒，盒体端部预留多芯接插端口，便于动力线、信号线与整车线束快速对接。

　　在实际工程布置中，这类发电机并不作为固定式电站设备使用，而是安装在混合动力汽车、特种作业车辆以及农业机械的动力舱或辅助动力单元附近。车辆运行时，发动机取力机构或混合动力传动链路带动主轴旋转，转子磁场随轴同步转动，定子绕组切割磁力线后输出交流电，再经由外部整流逆变环节向车载用电负载供电。对于野外作业车辆、农用灌溉与作业平台、通信保障车辆等场景，供电系统既要承受颠簸、粉尘、温湿度变化，又要在有限舱内空间内维持连续输出，因此发电机的结构紧凑性、散热能力和安装可靠性比普通工业电机更受关注。

　　从设计思路上看，该机型没有采用细长型传统电机布局，而是利用较大的径向直径换取较短的轴向长度。这样处理的直接价值在于降低动力舱纵深占用，便于横置或贴近车架侧壁安装；同时，大直径转子有利于布置永磁体并提高低速段转矩响应，使设备在取力转速波动条件下仍能维持较稳定的发电能力。机身外圈密集的轴向筋条与叠层壳体并非单纯造型，而是承担增大换热面积、强化壳体刚性、抑制运行振动的作用。液冷接口布置在机身上方，可与车辆冷却系统串联，通过冷却液带走定子绕组和铁芯损耗产生的热量；相比自然散热结构，这种方式更适合封闭舱内长时间高负荷运行。

　　前端盖是整机受力最复杂的区域之一。中心轴孔周围设置轴承安装位，端盖上的放射状加强筋将轴承座载荷传递到外圈螺栓环带，既减少端盖厚度，又避免悬臂载荷引起局部变形。多个周向紧固点用于端盖与定子壳体的连接，装配时可按对角顺序压紧，保证止口同轴度和密封面压力均匀。轴端伸出区域需要与联轴器或取力机构配合，设计时应重点校核轴伸长度、键连接或法兰连接方式、径向跳动以及拆装工具空间；若整车侧存在传动带轮或弹性联轴器，还需预留轴向补偿量，避免附加弯矩直接作用于轴承。

　　外形边界方面，整机主体呈圆柱与侧置控制盒组合形态，圆柱形机身决定了主要包络直径，控制盒向侧上方凸出，形成最大宽度和高度方向的干涉检查重点。安装建模时不能只按圆柱体占位，而应将电气盒、接插件、冷却接头、螺栓头以及维护操作空间一并纳入整车数模。机身底部或侧部若通过支架与车架连接，应结合整车振动谱设计支撑跨距，支架不宜单纯贴合薄壳外壁，通常需要将固定点延伸到端盖附近或壳体加强区域，以降低定子铁芯受载变形风险。

　　冷却管路布置也会影响实际安装边界。上方接头需要留出软管弯曲半径和卡箍装配位置，管路走向应避开高温排气部件、运动皮带轮和维护拆卸通道；电气接插件则应朝向便于人工插拔的一侧，并预留线束弯折半径。控制盒与主机身之间的连接面承担密封和定位作用，在三维结构中需关注螺钉间距、盒体壁厚以及接插件周围的防水防尘结构。

　　对于选型和结构设计人员而言，该模型的参考价值在于呈现了移动发电设备从电磁主体到机械接口的完整空间关系：短轴向大直径机身适合紧凑动力舱，液冷壳体适合持续负载，侧置电控盒便于电气集成，前端盖加强结构兼顾轴承支撑与装配刚度。在整车或装备平台开发中，可围绕轴伸对接、冷却回路、安装支架、线束走向和维护拆卸五个方面进行协同校核，使发电机在有限空间内实现稳定供电与可靠运行。
