车载高压配电单元密封壳体结构设计

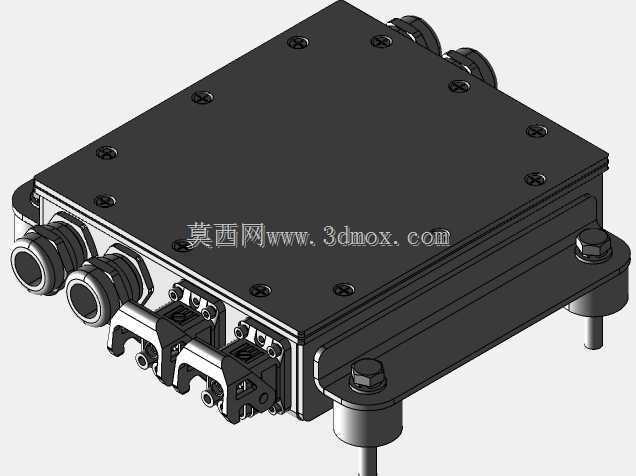

　　这套高压开关单元的三维结构，面向新能源车载高压回路的配电与安全管控场景，核心作用是在动力电池模组与各类高压用电负载之间建立可控、可监测、带绝缘防护的连接枢纽，替代分散式高压接线方案，把主回路通断、状态采集、绝缘状态判断、通讯交互的功能整合在同一密闭壳体内，适配整车底盘或者动力舱内的安装空间。

　　从整机布局来看，壳体采用拼合式金属密封结构，上下壳之间通过周向布置的紧固件完成压合，配合密封垫实现IP等级对应的防尘防水能力，应对车辆行驶过程中的泥水飞溅、扬尘侵入、温湿度循环变化。壳体底部伸出带减震垫的固定支脚，安装孔位的位置经过匹配整车安装梁的间距设计，安装时不需要额外做复杂的转接支架，减震垫可以过滤路面传递的高频振动，避免内部电气元件受长期振动出现接线松脱、元件引脚疲劳断裂的问题。

　　接口部分的布局完全按照车载高压布线的实操逻辑排布：壳体一侧设置多组大电流圆形防水航空接头，作为主电源的输入、输出通道，接头的锁紧结构采用旋压式卡扣，接插件对接完成后可以形成径向密封，防止高压端子暴露在外界环境中；相邻位置布置两组低电流的重载连接器，用于低压控制信号、采样线路的对接，高低压接口在物理空间上做了分区排布，避免高压走线对低压采样信号产生电磁干扰，同时装配工位的操作人员可以很直观地区分高压、低压接口，减少错接风险。

　　整机的外形边界控制在255mm×227mm×55mm，整体重量约3.8kg，这个尺寸规格是在平衡内部元件排布空间和整车安装预留空间之后确定的：壳体内部需要容纳主回路接触器、电流采样模块、绝缘监测电路、通讯处理板卡，55mm的厚度方向预留了板卡安装、接线弯折、安全电气间隙的余量，不会因为壳体过度压缩导致高压带电体之间的爬电距离不足；长宽尺寸则适配多数商用电动车、储能移动设备的动力舱安装空位，不需要对周边原有部件做位置改动。

　　功能逻辑上，单元内置的绝缘监测系统可以实时采集高压回路对地的绝缘电阻数值，当绝缘性能下降到安全阈值以下时，会通过CAN 2.0B总线把故障状态上传给整车控制器，同时触发内部的保护逻辑，必要时切断高压主回路，避免人员触电或者线路起火风险。CAN通讯接口的配置让整个配电单元可以接入整车的CAN网络，整车控制器能够远程获取回路电流、开关状态、绝缘参数，也可以下发指令控制高压回路的通断，不需要额外布置硬线控制线路，减少整车线束的总重量。

　　结构设计过程中，壳体的散热路径也做了对应考量：内部功率元件工作时产生的热量，可以通过元件底部的导热垫传递到金属下壳，再通过壳体外表面和流动空气完成热交换，不需要额外加装散热风扇，既降低了故障点，也避免了风扇开孔破坏壳体的密封性能。壳体顶面的所有紧固螺钉都采用沉头布局，保证顶面平整，周边设备贴装或者线束布置时不会出现凸起干涉；侧面的接头安装位都做了局部加厚处理，接插件反复插拔的时候不会因为应力集中导致壳体开裂。

　　在整车装配流程里，这个单元可以作为预装组件先完成内部接线、气密检测、绝缘耐压测试，再整体送到总装线上，只需要对接四个安装固定点、插合高低压连接器即可完成装配，大幅缩减总装工位的作业时长，后期运维时如果需要检测内部元件，拆开周向的紧固件即可掀开上壳，所有板卡和接线端子的位置都裸露在可视范围内，不需要拆解周边的整车部件，维护可达性很好。
