永磁同步交流驱动电机结构造型

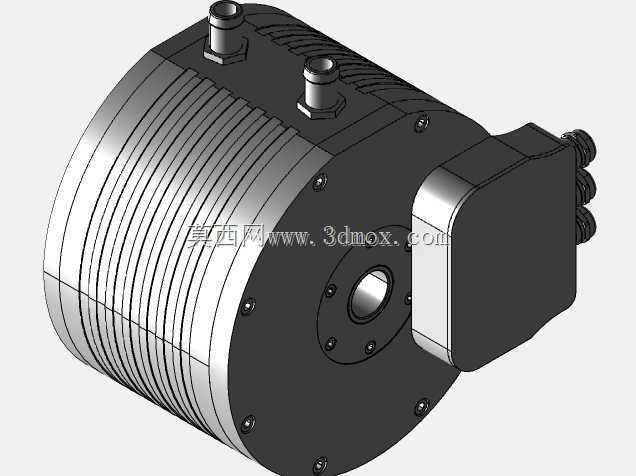

　　该模型呈现的是一款面向新能源车辆与移动装备动力系统的永磁同步交流电机，整体采用短粗圆筒式机身布局，重点表达了电机壳体、端盖、输出轴、接线盒以及顶部液冷接口等关键结构。从设备布置角度看，这类电机通常安装在车辆底盘、动力舱或农机传动单元附近，需要在有限的轴向和径向空间内完成动力输出，同时兼顾冷却管路、高压线束和维修拆装空间。

　　机身外圆布置密集的环形散热筋，既承担强化壳体刚度的作用，也为液冷或辅助散热提供更大的热交换面积。实际选型时，电机外壳不能只按外形包络判断，还要考虑周边护罩、车架梁、悬置支架和管路走向。模型顶部两个凸起接头对应冷却介质进出接口，布置在壳体上方有利于管路连接，也能减少装配阶段与车架或车身件发生干涉的风险。接线盒位于机身侧部，呈块状外伸结构，端部预留多路线缆接入位置，适合高压动力线与信号线分区布置；在整车环境中，该区域需要保留足够的插拔弯曲半径，并避免靠近高温排气件或尖锐钣金边缘。

　　前端盖围绕中心轴孔设置多颗紧固螺钉，形成较明确的轴向装配关系。输出轴采用中空孔位附近的轴端结构表达，便于与减速器输入轴、花键套或联轴器进行对接。工程建模时，轴伸长度、端盖止口直径、螺栓分布圆以及接线盒朝向，都是导入整车布置后必须复核的边界条件。若电机用于电动汽车，通常与减速器、控制器组成电驱动总成，悬置点承受启动、制动和颠簸路面带来的复合载荷；若用于混合动力设备，则需要协调发动机、离合器或变速箱之间的同轴度与拆装顺序；在农业设备上，还要进一步考虑泥水、粉尘、振动以及低速大扭矩工况对密封和支撑结构的要求。

　　该电机设计思路体现出高功率密度取向：通过永磁同步拓扑获得较高扭矩响应，借助液冷系统控制绕组和磁钢温升，再利用紧凑壳体缩短动力总成长度。模型外形尺寸约为300毫米乘220毫米量级，质量约50千克，这一规格在中型车辆驱动、工程机械辅助驱动和农用装备电传动中较为常见。布置时不能仅记录圆柱主体直径，还应把侧挂接线盒、顶部冷却接头、端盖螺栓头和线束插头纳入最大外轮廓。安装基准宜优先选取端盖止口、轴中心线和壳体安装面，悬置支架则应围绕机身受力方向设计，避免仅依赖薄型钣金夹持外圆。

　　从结构细节看，壳体散热筋沿圆周方向形成连续肋条，能够提高机座抗扭刚度；端盖上的螺钉沿轴孔周围分布，有利于把内部定转子总成产生的载荷传递到安装界面。接线盒与主机身之间采用过渡连接，外形棱角和安装面在模型中均有体现，可作为线束支架、防护盖板和高压接插件建模参考。冷却接口的高度决定了水管最小折弯空间，若底盘布置紧凑，应在三维环境中同步建立软管包络面，检查满轮转向、悬架跳动和动力总成俯仰时是否发生拉扯。

　　对于三维设计人员，该模型可用于电机仓空间校核、电驱动总成布置、悬置支架方案设计、冷却管路走向验证以及维修可达性分析。使用时应先确认轴伸方向和接线盒朝向，再根据目标车型或设备的传动接口调整连接部件。电机峰值扭矩能力较强，短时过载工况下对冷却流量、轴系强度和齿轮匹配都有更高要求，因此在系统级设计中，需要把电机本体、减速器、逆变器、冷却泵和安装框架作为整体校核，而不是孤立看待单一外壳造型。
