液冷永磁同步驱动电机结构设计

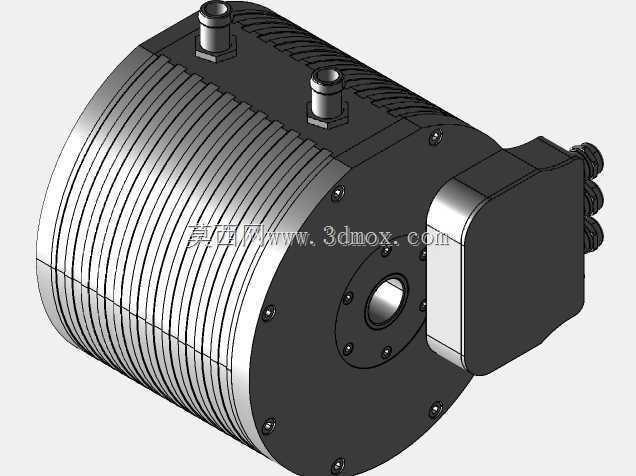

　　这款电机的三维结构围绕高功率密度动力输出场景展开，壳体采用带密集环形散热肋的圆柱筒体布局，端部集成独立接线盒，顶部布置两组液冷管路接头，整体为液冷式永磁同步驱动电机的完整结构表达。从实际装车与设备集成角度看，这类电机主要服务于新能源电动汽车、混合动力车辆以及农业作业装备的动力系统，也可作为工业传动场合的可逆驱动单元，在电动化平台中承担机械能与电能双向转换的任务：驱动工况下将控制器输出的电能转化为轴端扭矩，回馈工况下又能将制动或拖动能量转化为电能回送母线。

　　结构设计上，筒体表面的环形肋并非单纯装饰，而是配合内部液冷流道扩大换热面积，冷却介质从顶部两个接头进出，带走定子绕组和永磁转子在大负载运行中产生的热量。相比自然冷却或风冷方案，液冷路线能够在相同外形体积下支撑更长时间的峰值扭矩输出，这也是车用驱动电机普遍采用水冷或油冷壳体的原因。模型中筒体、端盖、接线盒和输出轴的装配关系表达清晰，端盖沿圆周布置多颗紧固螺钉，用于承受转子高速旋转带来的振动和轴向、径向载荷；侧面接线盒采用近似方形的封闭腔体，为动力线缆和信号线缆提供防护空间，同时与主壳体形成规整的安装轮廓。

　　从安装边界看，整机主体呈圆柱形，轴向长度与径向直径的比例适合横置于动力舱或设备机架内，输出轴位于前端盖中心，可通过花键、联轴器或法兰与减速器、传动箱连接。选型和布置时需要重点核对三个空间维度：一是筒体最大外径，决定周边车架、悬置支架和管线的避让距离；二是含接线盒在内的总宽度，接线盒侧向突出，不能与车身纵梁、液压管路或控制盒发生干涉；三是顶部冷却接头的高度和接管方向，软管插拔和折弯半径都要预留操作空间。底部或侧部的安装支点应与悬置软垫、支架结合，利用电机壳体的刚性区域承载，避免把固定点设在接线盒等薄壁附件上。

　　性能取向方面，该类电机强调低速大扭矩和宽转速范围，额定工况用于持续巡航或稳定作业，峰值工况用于起步、爬坡、超车以及农机短时重负载牵引。可逆运行特性使其在车辆减速时能够提供制动力矩并回收能量，在农业设备中则可配合不同作业机构实现驱动与制动的快速切换。600V电压平台对应的是高压电驱系统，结构上对绝缘距离、接线腔防护、高压接插件固定都有更高要求，因此接线盒与主壳体之间的密封面、线缆入口的防护结构在三维设计中都需要明确表达。

　　建模时可将模型拆分为定子壳体、冷却肋筒、前后端盖、转子轴、接线盒盖、管接头和紧固件等模块，便于检查装配层级和工程出图。壳体肋条沿周向均匀分布，适合阵列特征创建；端盖螺钉孔采用圆周阵列，能够保证孔位与连接强度一致；顶部接头需保留标准接口的六角或圆柱外形，方便后续匹配冷却管路标准件。对于结构工程师而言，该模型不仅可用于动力舱干涉检查，也可作为悬置支架设计、冷却管路走向、电机与减速器对接以及维修拆装空间分析的基础参考。实际布置中还要关注轴端对中、高压线束弯曲半径、冷却系统排气和注水位置，以及整机维护时接线盒盖、管接头和端盖螺栓的工具可达性，从而让数字模型真正服务于样机集成和后续制造装配。
