车载液冷充电机外壳结构设计

项目分类:变压器 发布时间:2024-09-15 ID:772996
  • 车载液冷充电机外壳结构设计

  这款车载充电机的三维结构围绕新能源车辆与农用电动装备的实际布置需求展开,整机采用长方体封闭式壳体,长宽高边界约为660mm、345mm、110mm,属于薄型壁挂或舱内安装设备。较薄的厚度方向是设计中的关键约束,因为车辆侧舱、农机设备舱以及混合动力系统周边往往留给充电模块的空间有限,壳体需要在有限纵深内同时容纳功率变换单元、液冷流道、控制板、接插件和密封结构。

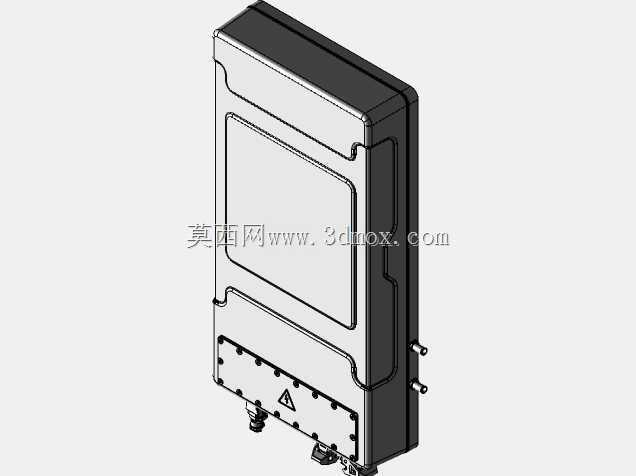

  从外观结构看,壳体分为深色主框体与浅色前盖两部分。前盖并非简单平板,而是通过大面积下沉区域形成加强筋效果,边缘采用阶梯折边和局部凸台,既提升薄板在振动工况下的刚性,也为密封垫、螺钉排布和内部元件避让留出空间。底部法兰边布置了一圈密集紧固件,说明该区域承担主要开合与密封功能,便于产线装配和后期维护;法兰上的三角警示标识则提示内部存在高压回路,维护时需按电气安全规程操作。

  设备侧面设置有两组外伸接头,结合液冷系统类型判断,其结构应服务于冷却液进出管路。液冷方案相较自然冷却或风冷,更适合高功率密度车载场景:车辆运行中振动强、环境温度变化大,密闭舱内空气流通也不稳定,通过液体循环把功率器件热量导出,可以降低内部热堆积,减小风扇进尘、进水和噪声问题。壳体侧面还预留了凹凸造型和安装位,用于固定管路接头、线束连接器或外部支架,避免接口直接承受拉扯载荷。

  该充电机面向单相和三相家用电源输入,能够把交流电源转换为车辆电池所需的直流充电能量,适用于纯电动汽车、混合动力汽车以及农业电动设备。额定输入电压覆盖600V等级,输出电压范围约210V至250V,最大输入电压可到750V,最大输入电流约32A,输出电流能力约45A,功率等级约22kW。这样的参数决定了内部母线、功率模块、电感、电容和冷却通道都不能按普通低压电器处理,结构设计必须兼顾电气间隙、爬电距离、散热路径和EMC屏蔽。

  通信接口采用CAN 2.0B,这意味着设备并非独立黑盒,而是需要接入整车控制网络。三维布置时,通信连接器应与强电功率端子保持合理距离,低压信号线尽量沿壳体边缘或独立隔舱走线,减少功率开关噪声对通信链路的干扰。外壳若采用金属材质,还可形成连续屏蔽面;前后盖结合处、连接器开孔处和冷却接头处都需要考虑导电连续性或密封补偿,避免在整车EMC测试中出现辐射泄漏。

  安装边界方面,整机重量约32kg,不能只依赖薄板侧壁承载。底部法兰、背部安装点或侧边支架需要把载荷传递到车体骨架上,螺钉规格、衬垫压缩量和支架强度都应按车辆振动谱校核。由于外形呈扁平箱式,设计时可优先利用大面积背面贴合车架或设备舱立板,使壳体在车辆加速、制动和农机颠簸工况下保持稳定。前盖下沉面虽然有利于刚性,但在建模时也要注意与内部电容、铜排、控制板高度之间的间隙,不能只追求外观线条而造成装配干涉。

  冷却接口的空间位置同样需要在整车布置阶段重点检查。接头外伸后,胶管弯曲半径、插拔工具空间、管路与线束间距以及维护时的排液操作都应纳入三维校核。若接头过于贴近安装面,现场装配会出现扳手无法操作或软管急折的问题;若接头朝向不合理,车辆运行中的振动还可能使管路长期受拉。较合理的做法是在壳体侧部形成独立接口区,让水路、电路和固定螺栓分区明确。

  从产品设计思路看,该结构强调密闭、可制造和可维护三者的平衡。法兰边连续螺钉适合批量装配中的压紧密封,前盖大面积冲压或压铸成型有利于降低零件数量,侧边加强造型则在不显著增加重量的前提下提升抗扭能力。对于结构工程师而言,建模时不仅要还原外观,还应把内部功率器件热区、密封面压缩范围、连接器插拔方向、管路维修空间和整车安装坐标一并考虑,这样输出的三维模型才能真正用于设备选型、舱体布置和后续详细设计。
