车载CAN总线数据记录仪结构设计

　　在商用车、工程机械、轨道辅助装备以及固定式工业控制系统里，CAN总线承担着电控单元之间实时通信的任务。设备运行过程中，报文负载、节点响应、异常帧和总线负载率往往不会在调试台架上完整复现，现场又需要把长时间运行的数据留存下来，用于故障回溯、工况统计和控制逻辑验证。RUBRUKS CL-2C这类CAN记录仪正是围绕这种需求展开，它不是简单的接口转换盒，而是一个可独立接入总线、持续记录报文并在恶劣安装环境中长期工作的数据模块。

　　从实际布置看，该模块面向具有数字控制的运输和固定系统，可接入一条或两条CAN总线，对总线数据进行高速采集。记录过程不需要额外上位机参与过滤和预处理，模块自身完成数据落盘，工程人员事后再通过配套用户软件读取日志。这样的设计适合路试、野外作业、产线试运行和无人值守站点：现场只负责供电和接线，数据分析回到办公室完成，避免了笔记本长期随车、随设备暴露在振动和温变环境中的问题。

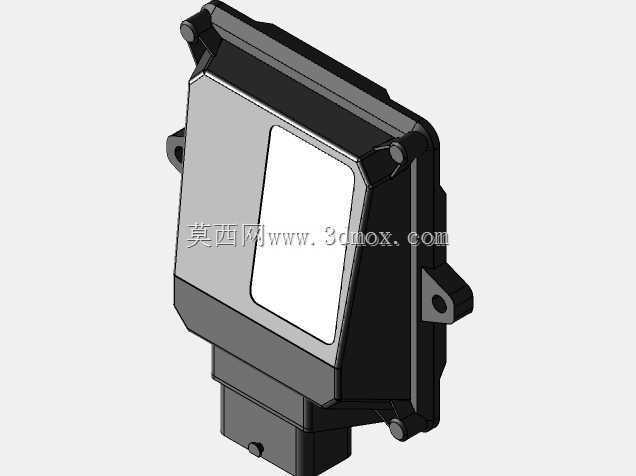

　　结构上，外壳采用带加强轮廓的封闭式盒体，正面留有平整标识区域，侧面和底部布置安装耳与接插接口。安装耳的位置避开主体壁厚变化区，螺钉压紧时载荷传递到壳体外缘，不会直接挤压内部电路板支撑柱。壳体边角做了加厚和斜向过渡，既提升跌落和磕碰时的抗变形能力，也让密封面有更稳定的压紧余量。底部接插件朝向与安装面形成明确边界，线束插拔方向固定，便于在车架梁、控制柜内侧或设备舱壁面上预留弯曲半径。

　　该模块的防护思路偏向现场直接使用。较宽的工作温度范围，加上防尘、防潮和抗振动性能，使它不必再依赖额外定制外罩即可安装在应用现场。对结构工程师而言，这意味着三维布置时可以把它作为独立可更换单元处理：周围保留接插件插拔空间、维护拆卸空间和线束固定点即可，不需要为其再设计复杂的二次保护箱体。外壳表面的棱线和局部凸台并非单纯造型，而是对应内部PCB固定、连接器锁止和密封压接区域，外形与内部堆叠具有明确关联。

　　功能层面，模块支持CAN总线速率的独立调节，能够适应不同网段波特率并存的系统。双路接入时，可分别记录两条总线上的通信数据，便于分析跨网段协同时的时序关系。记录日志可通过用户软件转换为csv、xls等常用格式，方便与车速、转速、温度、压力、开关量等工况信号进行对照。对于故障排查，这种原始报文留存比人工摘录故障码更有价值；对于系统优化，长时间统计数据又能反映总线峰值负载、节点异常复位和特定工况下的通信规律。

　　安装边界方面，模块外形尺寸约为129mm×113mm×36mm，重量约0.5kg，属于紧凑型车载电子控制单元尺度。布置时不能只按本体投影留空间，还要把两侧安装耳、底部连接器以及线束弯曲区域计入包络。建议安装面保持平整，安装耳下方避免悬空；若设备振动较强，可在固定点使用防松垫圈或等效锁紧结构，并在连接器附近设置线束夹持点，把振动载荷从插针界面转移到线束固定结构上。模块供电范围覆盖低压车载系统常见边界，适配12V与24V平台，内部存储器提供持续数据保存能力，GB-32接口则用于数据导出和维护。

　　三维建模时，壳体分件、安装耳孔位、接插件占位和标签面都应按真实装配关系建立。外壳上下盖之间的止口、螺钉柱和密封槽需要保留，因为这些特征直接影响防护等级和维修拆装；底部连接器不能只画外形块，应保留锁扣、插针方向和线束插拔空间；正面标签区应保持连续平面，避免被加强筋或螺钉头破坏。把这些边界准确建入数字样机后，整车或整机设计团队就能在早期检查干涉、检修路径和线束走向，减少后期样机阶段因电子模块布置不当造成的返工。
