车载电源系统EMU2-2C控制单元

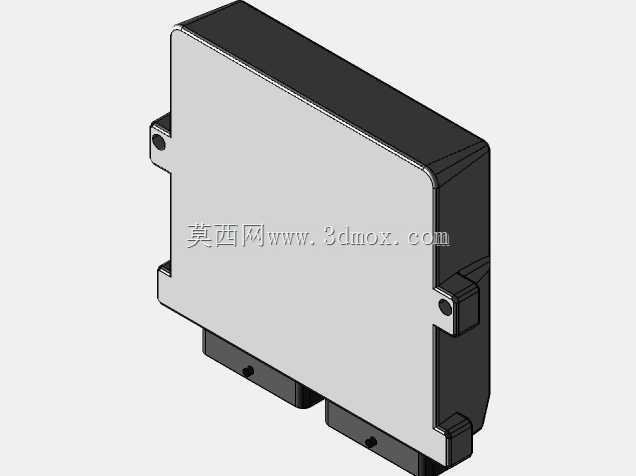

　　做车载与固定式电源配套结构设计时，这类控制单元往往是整套系统里最容易被忽视、却又直接决定现场可维护性的部件。拿到这个单元的三维数模后，最先要核对的并不是内部电路板，而是壳体在整柜或整车布置中的安装边界——长宽高方向的170mm、160mm、34mm属于典型的薄型壁挂/贴装尺寸，34mm的厚度意味着它可以塞进电源柜侧壁、车架纵梁附近或电池包周边的狭窄夹层，而不必占用主回路器件的正面操作空间。

　　从使用场景看，该单元既可以作为系统主控制单元承担调度任务，也可以降级为外围IO模块挂在总线上，这种双重定位决定了它的结构必须兼顾两种安装习惯。固定式电源现场，设备通常安装在标准柜体内部，周围有接触器、熔断器、母线和走线槽，壳体两侧的带孔安装耳就是为螺钉固定在安装板或横梁上准备的；车载场景下，振动、温差和粉尘条件更苛刻，耳孔位置、壳体分型面以及接插件朝向都需要在数模中提前校核，避免装车后出现线束弯折半径不足或维护工具无法伸入的问题。

　　接口布置是这类控制器建模时的重点。模型底部可以看到两个多针连接器区域，对应电源、信号以及通讯链路的接入。工程选型时需要把连接器外廓、线束出线方向和对插后的保留空间一并纳入装配，不能只按壳体本体包络计算。通讯侧预留两路CAN2.0B，同时支持RS485，并可选配以太网，这使它能够接入现代电源系统常见的多层网络：CAN负责与BMS、逆变单元或整车控制器进行实时数据交换，RS485常用于表计、辅助模块的低成本组网，以太网则服务于调试、参数下载或上位监控。数字量通道按6路输入、2路输出配置，模拟量通道为12路输入、8路输出，实际柜内设计时应按这些通道数量预留线号、端子和保险位置，避免后期扩容时重新走线。

　　壳体造型采用金属上盖加黑色侧框/底座的组合，正面为大面积平整面，有利于贴装铭牌、警示标识或散热接触；四周圆角和加强折边不仅提升外观一致性，也能在注塑或压铸后控制翘曲。侧面与底部的凸台、卡扣和螺钉柱体现了典型的电控盒设计思路：上盖与底壳通过周边螺钉或卡扣闭合，内部PCB依靠定位柱限制位移，接插件从底部伸出后与壳体开孔形成防护。宽温工作能力以及防尘、防潮、抗振性能，意味着现场通常不需要再为它单独制作额外保护外壳，但在固定式电源柜中仍应避免直接布置在母排正上方或冷凝水滴落路径上。

　　三维建模时，建议把该单元作为一个带完整安装基准的控件处理：以安装耳贴合面为装配基准，以底部连接器端面为线束接口基准，再把壳体最高轮廓、最宽轮廓和接插件最低轮廓分别建立参考面。整车布置中，要重点检查34mm厚度方向与相邻支架、线束、维护门之间的间隙；电源柜布置中，则要核对左右安装耳的孔距是否与现有横梁或安装板孔位匹配。重量约1.5kg，单点固定虽能承托，但振动工况下建议两侧耳位均使用螺钉，并在接触面增加防松垫圈或减振垫。

　　对于结构工程师而言，这个数模的价值不只是一个外壳形状，而是把控制逻辑所需的接口、防护、安装和散热边界固化成可直接干涉检查的实体。围绕它完成支架设计、线束走向、柜内开孔和维护空间校核后，主电源回路、储能单元和车辆动力系统之间的控制链路才有明确的机械落点。
