新能源汽车高压直流接触器结构设计

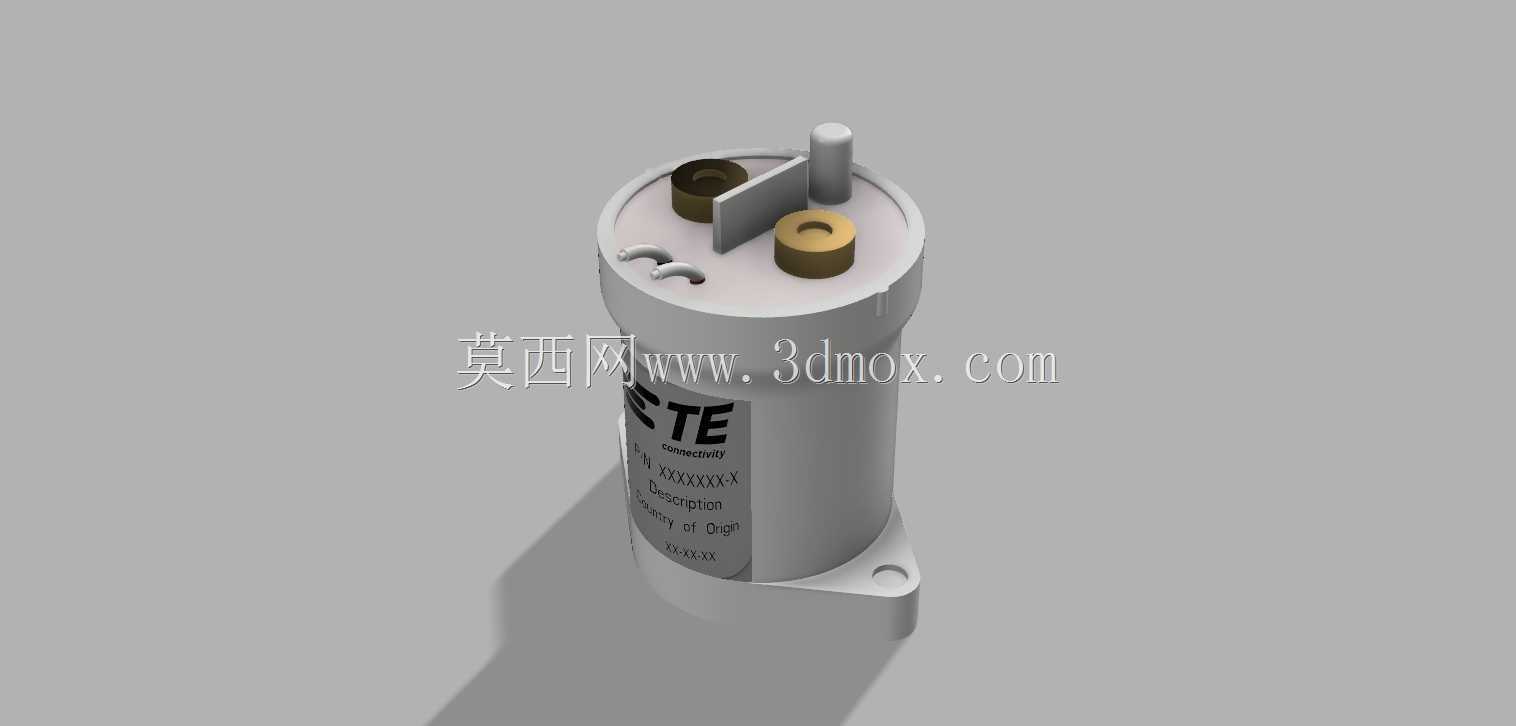

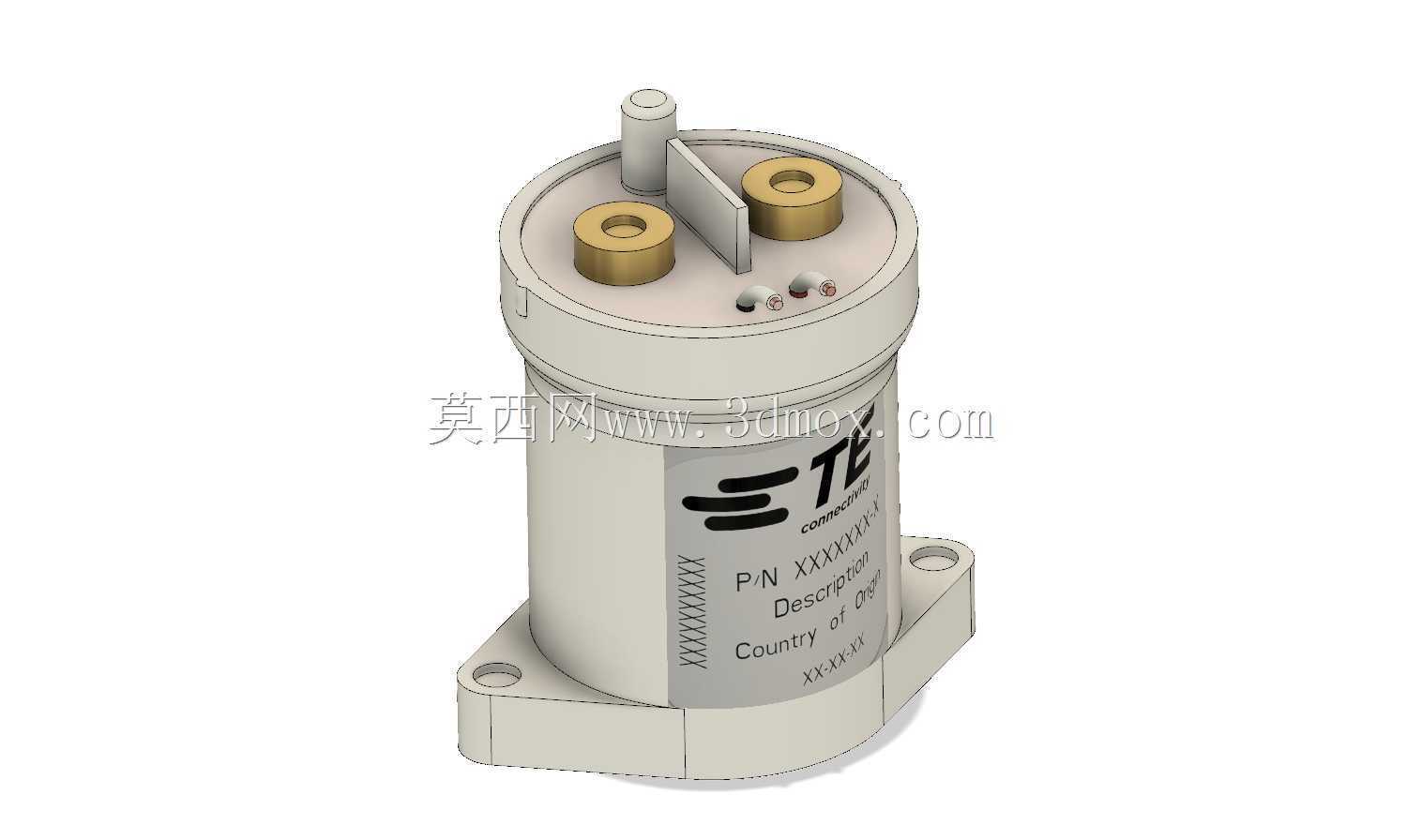

　　高压直流接触器在新能源车辆的动力配电链路里承担主回路通断任务，常见布置位置包括电池包内部的高压配电盒、整车PDU、充电回路以及电机控制器前端。与普通低压继电器相比，这类器件需要在数百伏直流电压下稳定切断和承载较大电流，因此结构上不能简单沿用小信号继电器的思路。图中器件采用立式圆柱主体，顶部设置两个主功率端子，端子接触面采用镀金或镀银类金属处理，目的在于降低接触电阻、减少长期发热，并提高抗腐蚀能力。主端子周围保留了足够的电气爬电距离和空气间隙，端子之间通过绝缘隔筋进行分隔，可避免高压工况下因凝露、粉尘或装配偏差引起的拉弧和闪络。

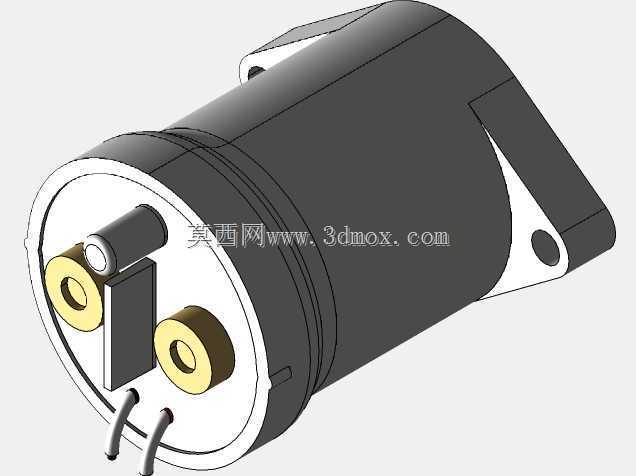

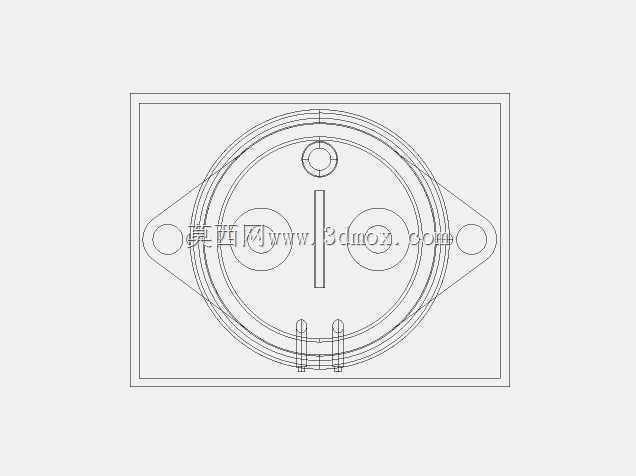

　　从实际装车角度看，接触器通常固定在电池包或配电盒内的安装板上。模型底部带有一体式安装法兰，法兰两侧设置通孔，便于通过螺栓将器件压紧在安装面上。法兰与圆柱壳体之间形成过渡圆角，既可以增强注塑或封装壳体的局部刚度，也能减少振动工况下的应力集中。安装孔的位置、孔径和法兰外轮廓决定了设备在整车上的布置边界；在三维布局时，需要同时核对主端子到铜排或高压线束的连接路径，保证母线折弯半径合理、螺栓工具具有操作空间，并在器件周围预留维护和散热间隙。

　　该类接触器的工作逻辑可分为主回路和控制回路两部分。主回路连接电池正极与高压负载，负责动力电的接通与分断；控制回路则接收低压驱动信号，通过线圈产生电磁吸力，推动内部触点闭合。线圈失电后，触点依靠弹簧力复位，从而切断高压回路。由于直流电流不像交流电流那样存在自然过零点，灭弧难度更高，所以产品内部通常会设置密封触点腔、惰性气体环境或磁吹灭弧结构，以缩短电弧持续时间，降低触点烧蚀。外部模型虽然主要呈现封装后的外形，但顶部端子高度、壳体直径、底部法兰厚度以及控制信号辅助触点位置，都是电气布置和结构干涉检查时必须关注的要素。

　　在新能源汽车应用中，接触器并非只在车辆正常行驶时闭合。上电阶段，整车控制器会先完成绝缘检测、预充状态判断和高压互锁确认，再控制主接触器闭合；下电或故障时，则需要快速断开高压回路，保护电池、逆变器和车载充电设备。碰撞、过流、绝缘失效等场景下，接触器的响应可靠性直接关系到高压系统安全。因此，器件外形设计往往强调紧凑与稳固：圆柱壳体有利于封装内部线圈、铁芯、触点和灭弧组件，也能在有限空间内获得较好的结构强度；底部法兰提供明确的承载基准，顶部端子则尽量缩短与铜排的连接距离，以降低回路电感和温升。

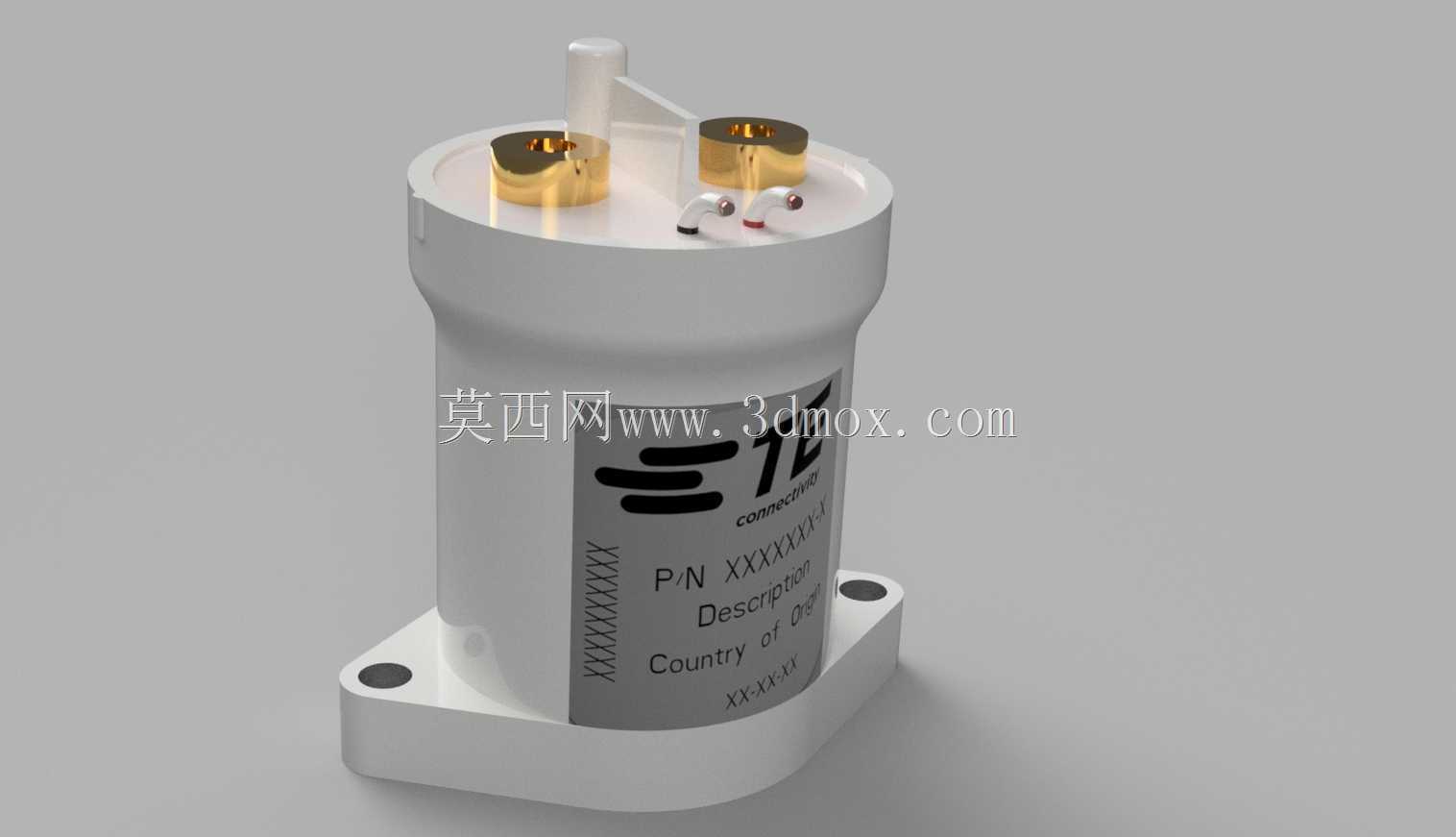

　　建模时应重点还原真实装配关系。主功率端子的圆柱台、螺纹孔或螺母嵌件位置需要与铜排开孔匹配；端子顶部金属件与白色绝缘盖之间应体现材料分界，避免在工程评审中误认为一体件。壳体侧面的铭牌区域可作为丝印或标签贴附面，模型中保留平面边界即可，不必将文字作为结构特征处理。底部安装孔周围应体现沉台或局部加厚区域，因为螺栓压紧时该处会承受主要夹持力。若用于设备选型，还应结合载流能力、线圈控制电压、短时耐受电流、触点压降、工作温度范围和振动等级进行校核；若用于结构设计，则应把接触器作为带安装基准和电气连接接口的功能件处理，重点检查它与铜排、线束、绝缘罩、支架和箱体之间的空间关系。

　　在PDU或电池包内部，多个高压器件往往密集排列，接触器旁边可能布置熔断器、预充继电器、电流传感器、维修开关和铜排支架。圆柱式结构的优点是占用平面轮廓较规则，壳体自身可提供较高的绝缘防护；缺点是顶部端子区域需要较大的垂直操作空间，铜排不能与壳体侧壁发生摩擦接触。布置时应让安装法兰完全贴合支撑面，避免悬臂受力；高压端子连接处应设置防松措施，并在相邻极性之间增加绝缘隔板。对于维修性要求较高的平台，还要保证拆下接触器螺栓和端子螺母时，工具不会被周围线束或壳体阻挡。通过三维模型提前确认这些边界，可以减少后期样件装配时的干涉返工，也能让高压配电系统在空间紧凑的条件下保持清晰的绝缘距离和可靠的载流路径。
