金属筒体式工业风机外壳结构设计

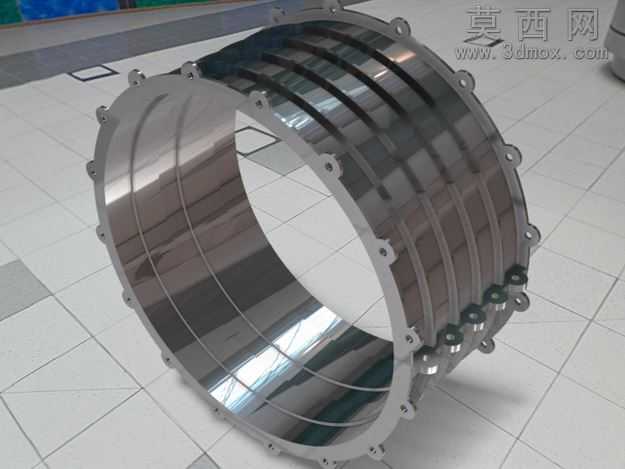

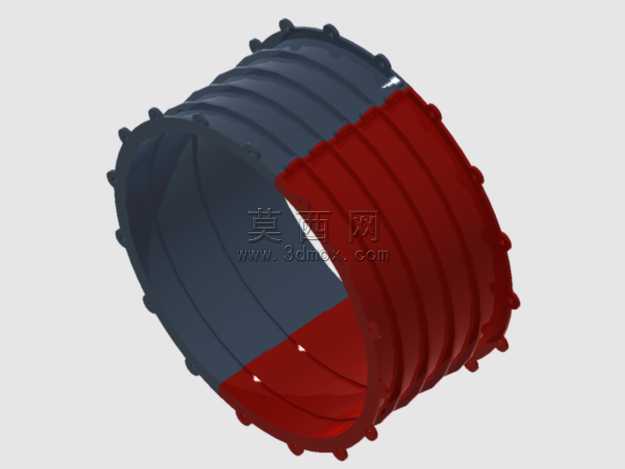

本作品为工业类风机的筒体外壳结构三维设计，建模阶段以回转体基础特征为核心，通过旋转命令生成主体圆筒的基础轮廓，精准控制筒体的壁厚与整体轴向长度，保证内部流道的规整度，为气流通过提供顺滑的通道基础。在筒体的外侧，沿周向均匀布置多道环形加强筋结构，通过拉伸凸台命令逐一生成，既提升了薄壁筒体的整体结构刚度，避免长期运行中受气流激振产生形变，也强化了外壳的抗冲击性能，适配工业场景下复杂的安装使用环境。筒体两端的法兰连接结构采用阵列命令完成安装凸耳的周向均布，每个凸耳上的安装孔位经过同轴度校验，保证与上下游风道、风机端盖的装配精度，避免安装错位导致的漏风问题。筒体一侧的接线座安装位采用局部凸台结构设计，预留出电气元件的安装空间，同时做了圆角过渡处理，减少应力集中风险。材质渲染阶段采用抛光金属材质，调整金属粗糙度与反射参数，还原不锈钢材质的镜面反光效果，清晰呈现筒体表面的加工质感，加强筋与法兰部位的光影过渡自然，直观展现各结构的层次关系。设计过程中优先考量结构的工艺可行性，所有转角处均设置适配的工艺圆角，避免机加工过程中出现应力开裂问题，同时兼顾装配便利性，法兰凸耳的尺寸与孔位间距符合通用通风设备的安装标准，无需额外定制连接件即可完成整机装配。整体结构在保证强度的前提下尽可能控制壁厚，减少材料用量，降低构件整体重量，同时内部流道无多余凸起结构，可有效降低气流通过时的风阻与运行噪音，适配工业通风、设备散热等多场景的使用需求。
