木质草斗蚱蜢型动力演示装置

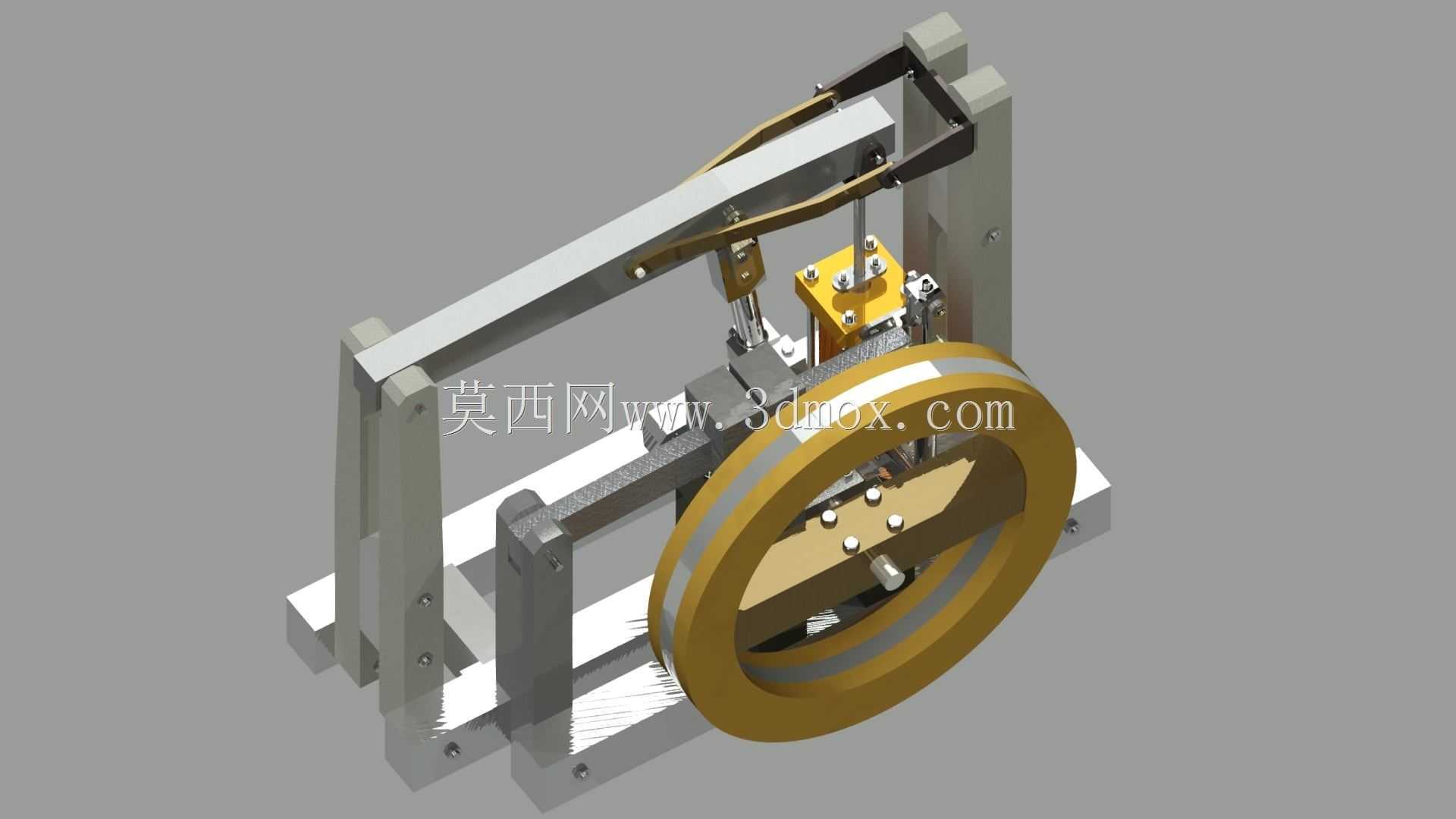

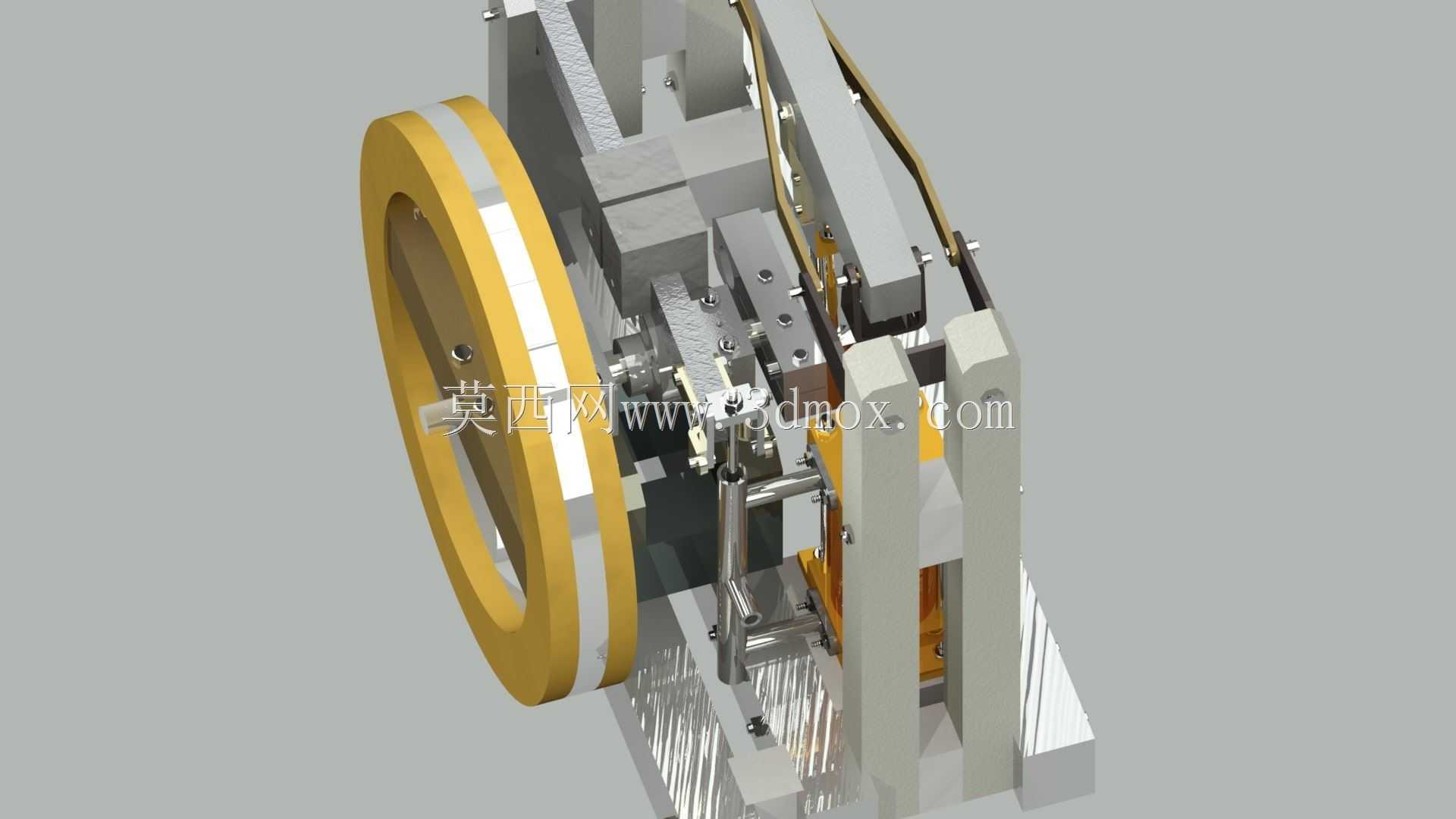

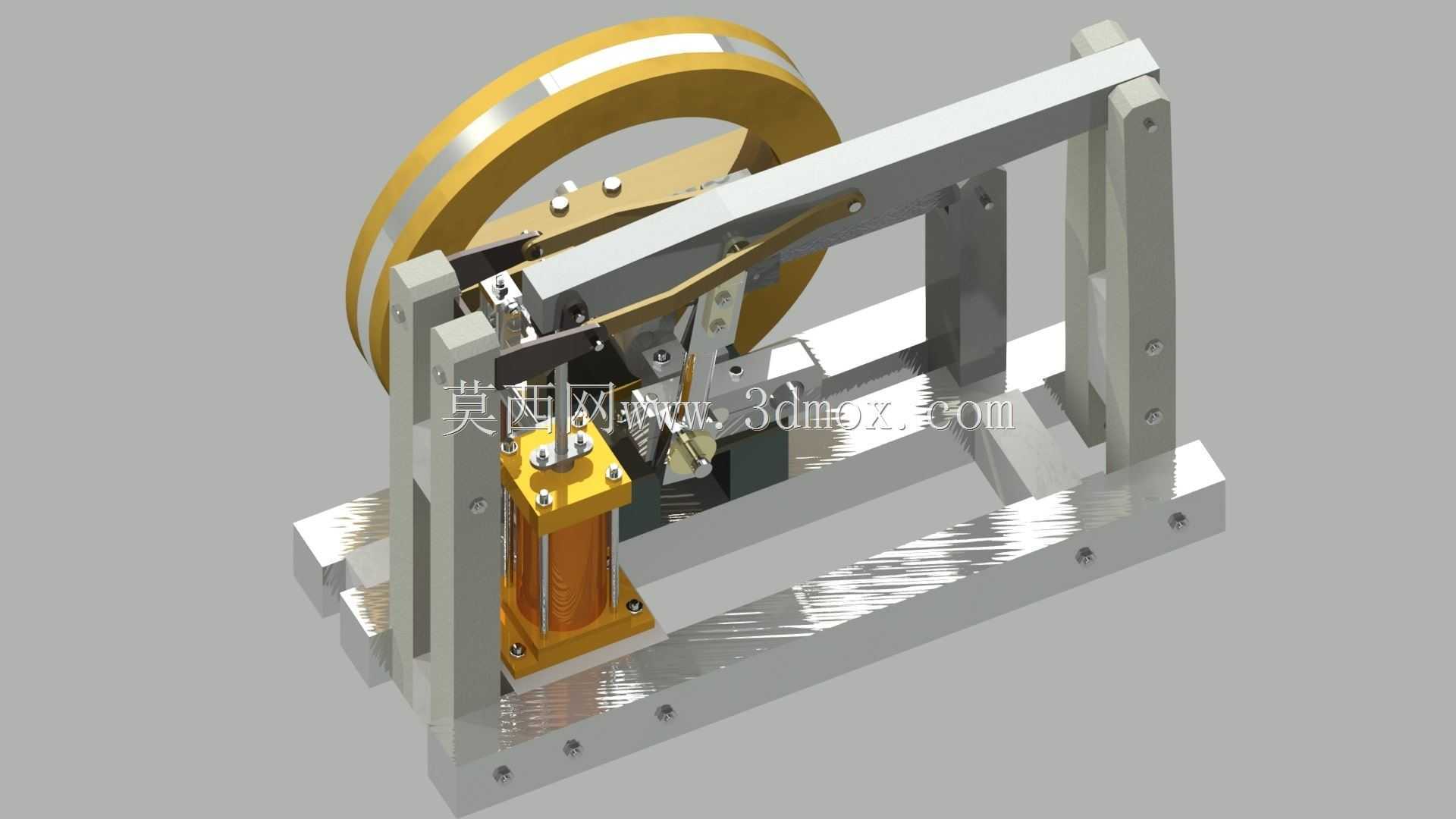

　　这套木质草斗结构的蚱蜢型动力装置，核心面向手工机械爱好者、基础机械原理教学场景设计，既可以作为金工、木工实操训练的组合装配项目，也能放置在科创展厅、中小学劳技课堂作为热力发动机原理的具象演示载体，帮学习者跳过复杂的工业发动机拆解门槛，直观理解往复式动力转换的核心逻辑。整套装置的动力传递路径完全复刻经典往复式发动机的核心逻辑，没有冗余的装饰性结构，所有外露构件都承担实际传动功能：大直径带轮缘的飞轮采用偏心配重设计，转动时依靠自身转动惯量抵消曲柄连杆过止点的卡顿，保证整套机构运转的连续性，飞轮轮缘做了加厚处理，转动时的储能效果足以支撑连杆完成完整的往复行程，不需要额外施加持续外力就能维持数圈的连贯运转。支撑立柱采用方正的实木型材加工，

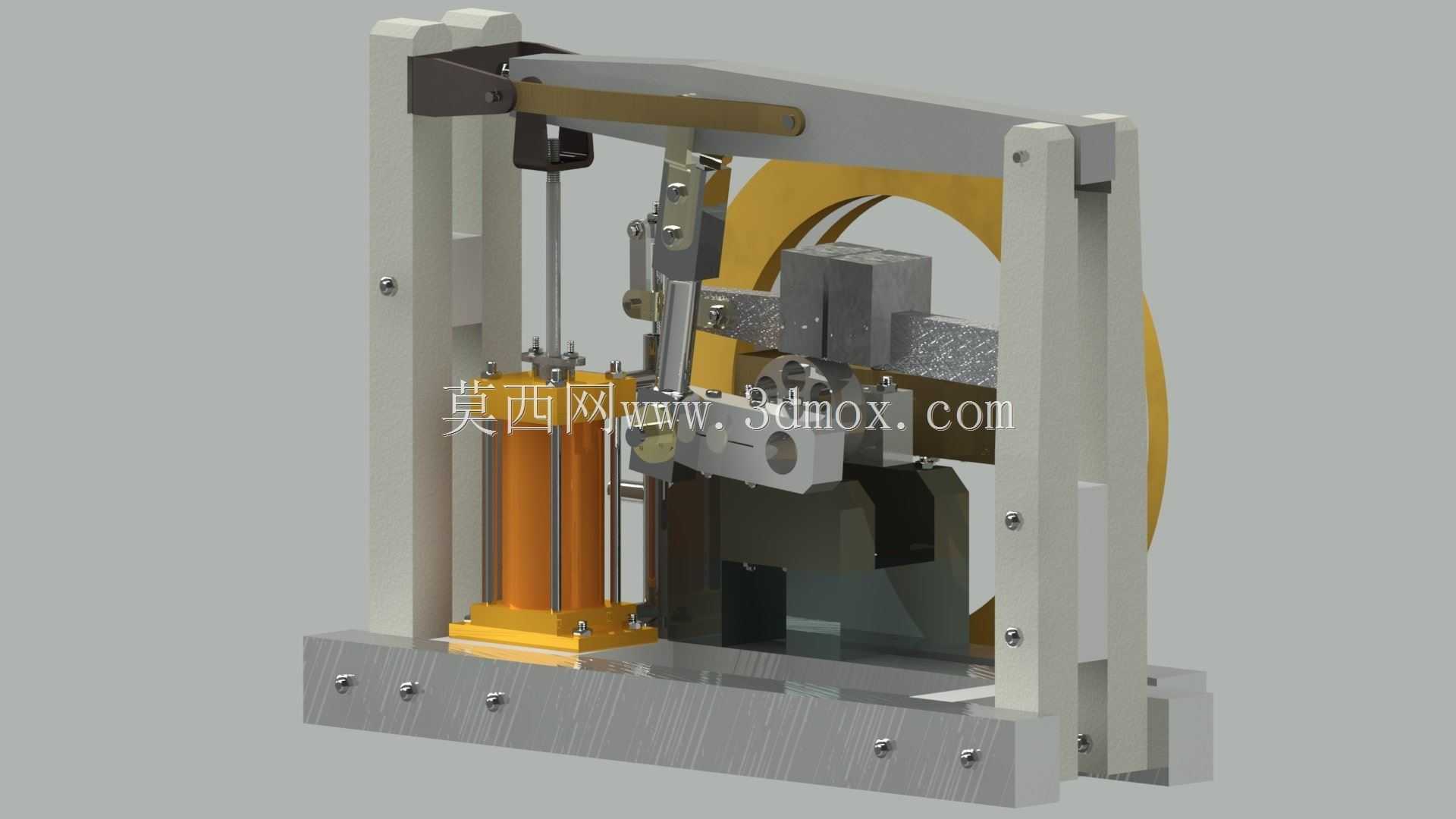

　　安装面做了铣平处理，保证各转轴的同轴度误差控制在手工加工可实现的范围内，避免运转时出现卡滞、晃动的问题；上方的杠杆式摇臂通过铜质铰接点连接动力输出端与执行端，铰接位置预留了微小的配合间隙，既不会因为间隙过大出现传动旷量，也不会因为过盈配合导致转动阻力陡增，手工装配时只需要简单打磨销轴就能达到合适的配合精度。设计阶段特意兼顾了木材与金属件的加工特性，受力较大的转轴、铰接销轴、气缸模拟组件采用金属材质，避免木质构件反复受力出现磨损松旷，而机架、连杆主体、飞轮主体这些对强度要求适中、加工量大的部件全部采用木质材料，普通爱好者使用台钻、线锯、砂纸这类常见的木工、金工工具就能完成全部零件加工，不需要依赖工业级的加工中心、车床设备，

　　大幅降低了项目的落地门槛。整套装置的安装边界控制在长350mm、宽200mm、高280mm的范围内，放置在普通桌面、展示台面上不会占用过多空间，底部的安装底板预留了四个沉头固定孔，可以根据使用需求通过螺栓固定在木质或金属台面上，避免高速运转时装置出现移位；各运动构件的运动包络都在机架轮廓范围内，没有外伸的尖锐运动部件，教学演示时不会出现剐蹭、夹手的安全隐患。从功能实现角度看，这套装置并没有追求工业级的动力输出指标，而是把核心目标放在原理演示与装配训练上：通过手动驱动飞轮转动，就能直观看到曲柄连杆结构把旋转运动转化为直线往复运动的全过程，摇臂的摆动动作完全对应真实发动机的气门驱动逻辑，学习者可以通过拆解、装配、调试整套机构，

　　掌握铰接点配合间隙调整、转动件动平衡校准、机架同轴度找正这些基础的机械装配技能，甚至可以根据自身的加工条件替换部分构件材质，比如把木质飞轮换成金属材质提升储能效果，或者把铜质铰接轴换成轴承结构降低转动阻力，具备很高的改装拓展空间。在实际教学场景中，这套装置可以搭配简单的热力驱动组件改造为可实际做功的迷你发动机，也可以单纯作为机构运动演示教具，帮助初学者快速理解往复式动力机械的核心构成，避免从教材图纸学习时的空间想象障碍；对于手工机械创作者来说，整套结构的零件数量适中，加工难度梯度合理，从基础的板材切割到精密的铰接点打磨，覆盖了手工加工的基础技能点，完成后的成品具备连贯的动态展示效果，也可以作为机械主题的创意陈设品。
