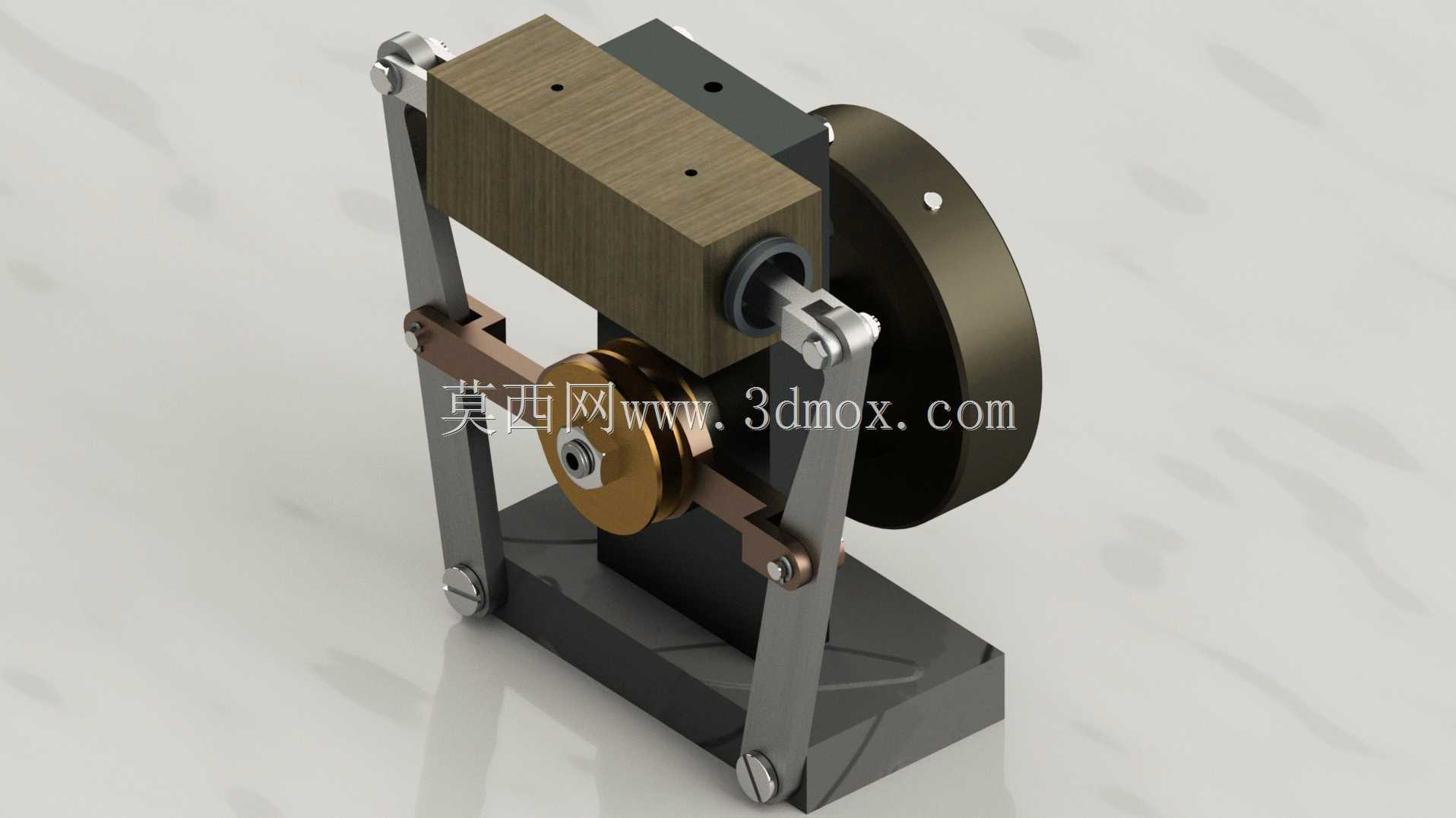

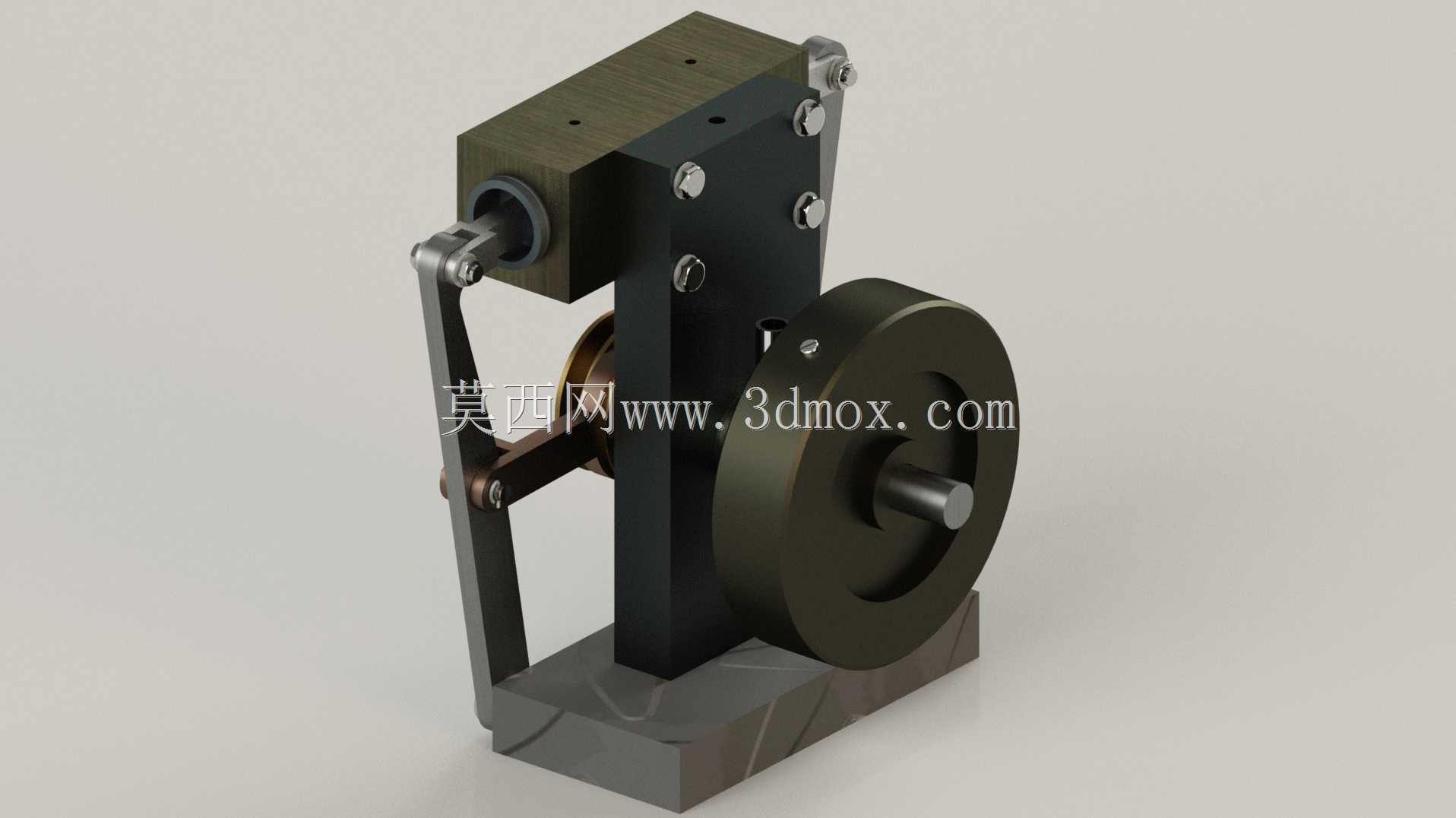

对置活塞式蒸汽动力发动机结构设计

　　这款对置活塞式蒸汽动力装置，核心是将对置活塞的运动原理落地到蒸汽动力输出场景，在小型蒸汽动力演示、教学教具、微型动力试验台等场景中都能适配。从实际用途来看，它既可以作为热能动力转换的教学演示载体，帮助学习者直观理解蒸汽膨胀做功、活塞往复运动转化为旋转运动的完整过程，也能作为小型蒸汽动力设备的动力核心，适配低负载的微型动力输出需求，比如小型蒸汽驱动的演示装置、科普展项的动力单元。

　　从功能特性上看，该结构采用双侧活塞对置布置，相比单活塞蒸汽机，双侧活塞的做功行程可以抵消部分往复惯性力，运行时的振动幅度更小，动力输出的平顺性更优。蒸汽进入气缸后，同时推动两侧活塞反向运动，通过对称布置的连杆结构将直线往复力传递到曲轴端，最终带动飞轮旋转输出扭矩，飞轮本身的蓄能作用也能进一步抹平做功行程的扭矩波动，让输出转速更稳定。整个传动链路没有冗余的传动部件，力的传递路径短，机械损耗相对更低。

　　设计思路上，整个结构优先考虑了运动可靠性与装配便捷性，气缸部分采用分体式的缸体结构，方便加工内孔精度，也便于后期的密封件更换；活塞与连杆的铰接点采用销轴连接，配合耐磨衬套可以降低长期往复运动的磨损量；双侧连杆的长度、铰接点位置完全对称，避免了因尺寸偏差导致的运动卡滞问题。支架部分采用框架式结构，既给气缸、曲轴、飞轮部件提供了足够的支撑刚度，也预留了足够的装配操作空间，不需要复杂的专用工装就能完成整机装配。飞轮布置在曲轴的单侧端，既方便安装调试时盘车检查运动干涉，也能通过调整飞轮的配重平衡整机的旋转惯量。

　　从安装边界与尺寸适配来看，整机采用一体式底座设计，底座上预留了四个安装固定孔，可以直接通过螺栓固定在试验台架或者安装基板上，安装孔的位置公差按照通用台架的安装标准设计，不需要额外制作转接板。整机的横向尺寸控制在紧凑范围内，对置活塞的运动行程不会超出底座的宽度边界，飞轮的旋转半径也做了限位设计，旋转过程中不会和支架、安装面产生干涉。气缸的进汽接口布置在缸体的顶部位置，方便外接蒸汽管路，接口的朝向预留了足够的管路操作空间，安装管路接头时不会和周边结构产生空间冲突。曲轴的输出端从飞轮侧伸出，输出轴的轴径尺寸适配标准的联轴器规格，可以直接连接负载端或者测速装置，不需要额外加工转接轴。

　　在结构细节处理上，活塞与缸壁的配合间隙按照蒸汽动力设备的常规密封要求设计，既保证活塞运动时不会出现卡滞，也能减少蒸汽的泄漏量；连杆两端的铰接点都做了润滑脂槽设计，定期补充润滑脂就能满足长期运行的耐磨需求；所有的紧固件都采用标准件，替换成本低，日常维护时不需要定制特殊配件。整个结构的运动部件都做了运动干涉校验，活塞运行到上下止点时，连杆与缸体、支架之间都预留了足够的安全间隙，不会出现运动过程中部件碰撞的问题。
