拖拉机传动花键轴高精度三维设计

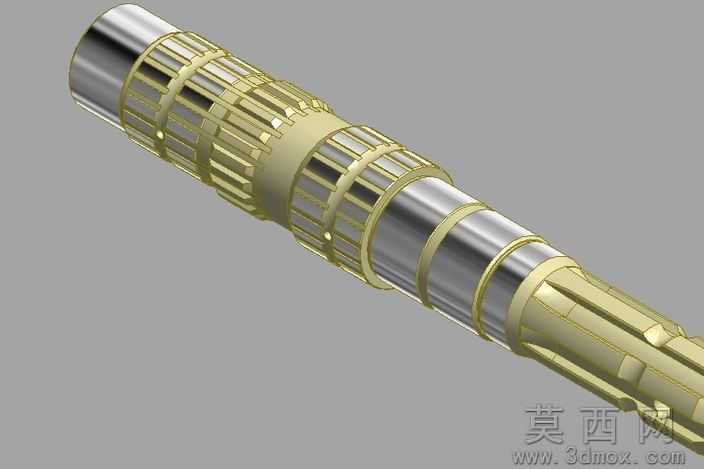

本作品为拖拉机传动系统核心花键轴的三维参数化设计模型，建模过程严格遵循机械设计轴类零件的规范标准，以Autodesk Inventor为核心建模工具，采用自底向上的参数化建模思路完成全结构构建。建模初期先梳理轴类零件的层级结构，将整体拆分为光轴支承段、花键传动段、轴肩定位段、密封配合段四个功能模块，分别完成各段的草图绘制与特征生成，再通过同轴约束完成整体装配，确保各段同轴度公差控制在0.02mm以内，符合农机传动轴的精度要求。花键段采用渐开线齿形参数化生成，通过方程驱动齿廓曲线，保证齿形压力角、模数、齿数等参数完全匹配拖拉机传动的载荷需求，齿面过渡圆角经过优化设计，可有效降低应力集中风险，提升轴件的疲劳寿命。材质渲染阶段，光轴支承段采用抛光合金钢材质，设置高反射度金属质感与细微的磨削纹理，还原实际机加工后的表面状态；花键段采用调质热处理后的合金钢材质，表面添加细微的氧化层质感与均匀的粗糙度纹理，区分不同加工工序的表面特征；轴肩与配合段添加倒角、退刀槽等细节特征，还原真实加工工艺结构。结构设计上充分考虑拖拉机重载作业的工况需求，各轴段直径按照弯扭合成强度计算结果匹配，花键长度与配合公差经过反复校核，既保证传动扭矩的可靠传递，也兼顾轴承、密封件等配套零件的安装空间需求，轴端预留的锁紧螺纹孔、定位销孔等附属结构均按照行业标准设计，可直接用于后续的工程图生成与生产加工参考。整体模型无冗余特征，参数关联完整，修改任意设计参数即可快速生成不同规格的同系列轴件模型，具备较高的工程复用价值。
