适配老式卧式铣床的铣削动力进给装置

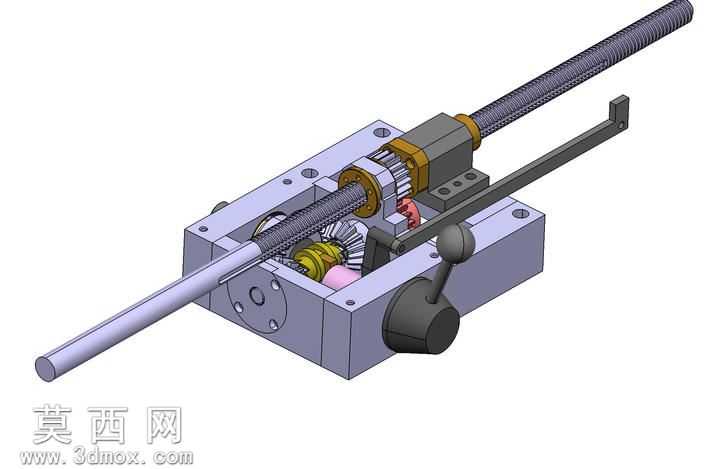

本作品是为老式斯太尔卧式铣床设计制作的铣削动力进给装置，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循机械加工装配的公差配合要求，对每一处传动部件的装配间隙、运动行程都做了精准的参数约束，确保模型可直接映射实际加工的尺寸要求。模型完整还原了装置的全部机械结构：主体采用箱式基座作为承载基体，基座上集成了多组传动齿轮副，包含锥齿轮换向结构与直齿轮减速结构，通过齿轮组的啮合传动实现动力的转向与扭矩放大，匹配长行程传动丝杠完成进给动作的动力输出。建模时对齿轮的齿形参数、丝杠的导程与牙型都做了精确绘制，还原了真实传动件的啮合状态，同时对操作手柄、锁紧机构、导向杆等辅助部件也做了精细化建模，手柄的球头防滑结构、锁紧拨杆的铰接结构、导向部件的限位结构都清晰呈现。材质渲染阶段，针对不同部件的实际加工材质做了区分：基座部分采用铸铁哑光灰材质还原铸造机体的质感，传动齿轮、丝杠等传动件采用调质钢的金属亮面质感，操作手柄部分采用黑色胶木材质还原握持部件的防滑质感，各部件的材质区分清晰，能够直观分辨不同功能的结构组件。设计思路上，该装置针对老式卧式铣床缺乏自动动力进给的痛点，通过紧凑的箱式结构将传动组件集成在小型基座内，不需要对原有铣床床身做大规模改造即可完成加装，通过手动操作手柄即可实现进给的离合与操控，齿轮传动搭配丝杠传动的组合能够保证进给动作的平稳性，传递足够的铣削进给力，同时设置的锁紧机构能够在进给到位后锁定位置，避免铣削过程中出现窜动影响加工精度。整体模型装配关系完整，运动逻辑符合机械传动原理，可作为老式铣床改装、小型进给机构设计的参考三维模型，清晰展现了机械式动力进给装置的结构组成与传动逻辑。
