卡车及厢式拖车金属波纹盖板结构设计

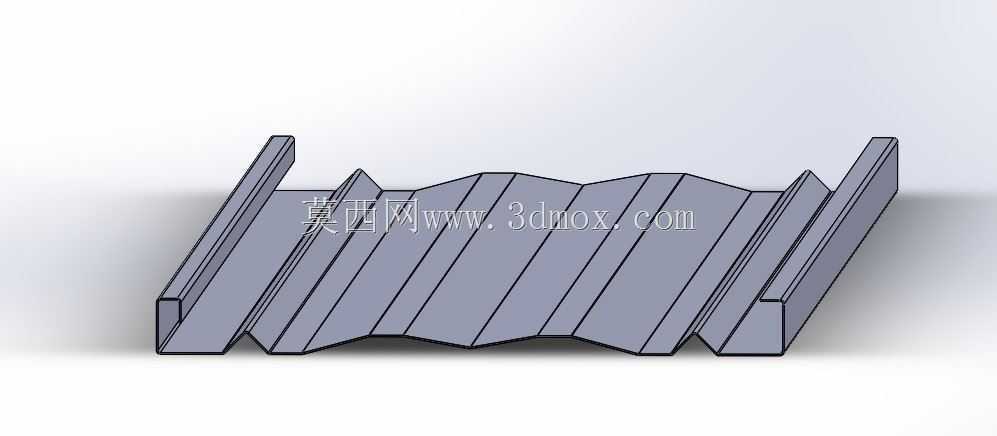

　　该金属盖板主要应用于公路货运卡车、厢式半挂拖车的货厢顶部防护区域，作为货厢顶盖的核心承载结构件，承担隔绝外部雨雪、扬尘侵入货厢内部，同时承受运输过程中顶部落物冲击、高速行驶风压载荷的作用，部分场景下也可作为临时检修踩踏的承载面，适配常规公路货运场景下的露天运输、中长途干线物流运输需求，避免运输过程中货厢内部货物受外部环境侵蚀、意外坠物砸损。从结构设计逻辑来看，整体采用连续多段V型波纹压型的钣金构型，区别于传统平板盖板，波纹结构在同等板材厚度下可大幅提升整体截面惯性矩，无需额外增加过多加强筋即可提升整体抗弯、抗扭刚度，降低行驶过程中盖板的震颤变形量，减少长期交变载荷下的焊缝疲劳开裂风险；两侧设置的垂直翻边结构，

　　一方面作为与货厢侧围上边框的安装贴合面，预留的安装孔位可通过螺栓、拉铆等方式与侧围框架实现刚性连接，保证安装后的密封贴合度，避免雨水从侧边缝隙渗入货厢，另一方面翻边自身也可提升盖板边缘的结构强度，避免运输、安装过程中边缘出现磕碰变形。设计过程中充分考虑了安装边界的适配性，整体宽度匹配常规厢式拖车、栏板卡车的货厢内宽尺寸，单段波纹的波高、波距经过载荷校核，既保证波纹结构的刚度增益效果，也避免波高过大占用过多货厢顶部垂直空间，同时波纹的走向沿车辆行驶方向布置，可降低高速行驶时的风阻系数，减少气流在盖板表面形成的紊流噪音与升力影响。板材选用常规冷轧钢板经激光下料、折弯压型工序成型，加工工艺适配常规钣金加工产线，

　　无需特殊开模即可实现小批量生产，相邻盖板拼接处可通过波纹结构的咬合配合实现接缝处的导水，避免积水渗漏，整体结构无复杂异形曲面，建模过程中可通过钣金模块的基体法兰、边线法兰、绘制的折弯等特征快速实现参数化调整，可根据不同货厢宽度、长度尺寸快速修改参数生成适配的盖板模型，无需重新从零搭建特征树。
