渐变扭曲钣金折弯成型结构件

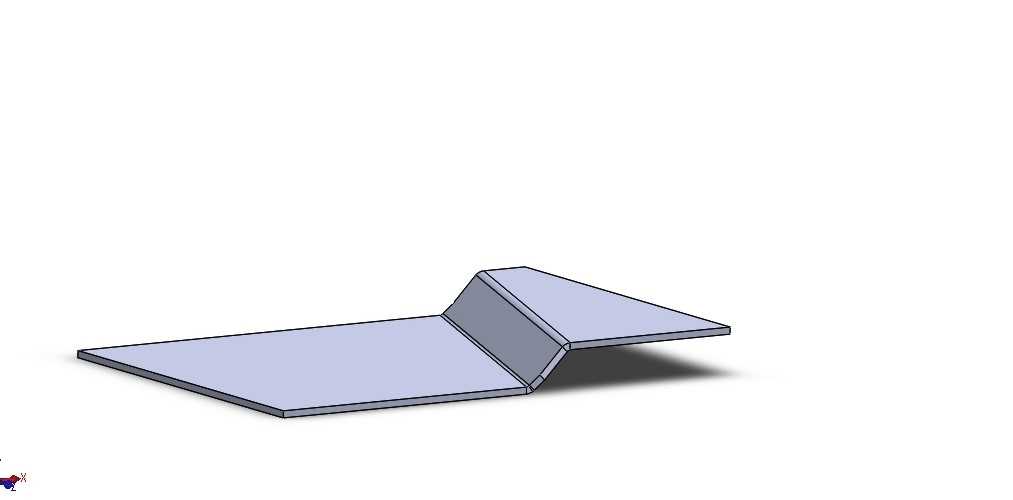

　　这类渐变扭曲的钣金折弯结构件，在钣金加工生产线的压型工位、非标设备的导流护板、电气柜内部走线导向构件场景中都有实际应用，很多时候设备上需要兼顾平面搭接和角度导向的部位，没法用常规直角折弯件满足空间避让需求，就会用到这类带渐变扭转角度的成型件。从结构功能上看，该构件两端保留平直的搭接平面，中间段通过连续渐变的折弯扭曲完成两个平面的角度过渡，既可以作为两个不同安装平面之间的连接支撑件，也能作为物料滑动的导向面，避免直角转折带来的卡滞、棱角刮擦问题，比如在小型物料输送的侧边护板、线束排布的导向托板场景里，这种平滑过渡的扭曲结构能有效减少物料或线束的磨损，也能降低安装时的对位难度。

　　设计这类构件的时候，首先要确认两端平直段的安装边界，平直段的平面度需要控制在合理公差范围内，保证和安装基面贴合时不会出现翘曲，两端安装孔的位置要匹配对应安装位的孔距，避免出现装配干涉。中间扭曲段的折弯半径不能过小，要匹配所选板材的厚度和材质，比如常用的冷轧钢板材质，折弯内R一般要大于等于板材厚度，防止折弯处出现应力集中导致的开裂，尤其是渐变扭曲的过渡段，每一段的折弯角度是连续变化的，建模时需要通过曲面放样或者钣金的放样折弯功能来实现，要保证扭曲过程中板材的延展率在材料允许的范围内，避免实际冲压折弯时出现局部拉裂或者起皱的问题。

　　从安装尺寸边界来看，两端平直段的长度需要根据实际安装空间预留足够的搭接量，一般不小于15mm，保证螺栓固定或者焊接时有足够的操作空间，中间扭曲段的总长度要匹配两个安装平面之间的空间距离，扭曲的总角度要根据两端安装面的夹角来确定，不能出现安装后构件受强制扭力的情况，否则长期使用会在折弯处产生疲劳变形。实际生产中，这类构件如果是小批量制作，可以通过数控折弯机分段折弯来近似实现渐变扭曲的效果，每一段的折弯角度差控制在2-3度，段距根据扭曲长度调整，就能得到比较平滑的扭曲过渡面；如果是大批量生产，则需要制作专用的压型模具，一次冲压成型，保证每一件的扭曲角度一致性。建模过程中需要特别注意板材的中性层偏移，因为扭曲折弯过程中板材的内侧受压、外侧受拉，中性层的位置会随着折弯半径变化，展开下料的时候要准确计算展开长度，避免成型后两端平直段的尺寸出现偏差，导致安装孔位错位。另外，构件的边缘需要做倒角或者去毛刺处理，尤其是作为导向面使用的时候，光滑的边缘能避免刮擦输送的物料或者操作人员的手部，扭曲段的表面平整度也要控制，不能出现明显的折弯压痕，否则作为外观护板使用时会影响整体美观度。

　　在设备装配场景中，这类扭曲件往往不需要额外的转接件，直接通过两端的平直段固定在两个存在夹角的安装基面上，就能实现平滑的角度过渡，相比采用多个折弯件拼接的结构，整体式的渐变扭曲构件强度更高，没有拼接焊缝，安装也更便捷，能有效减少装配工作量，同时避免拼接处存在的缝隙积尘、积液问题，在一些有洁净要求的设备护板场景中优势更明显。设计时还要考虑构件的承重能力，如果作为支撑件使用，需要根据承重载荷选择合适的板材厚度，必要时可以在扭曲段的背面增加加强筋，提升整体刚性，避免受力后出现变形；如果作为导流或者导向件使用，则要重点保证扭曲面的平滑度，减少物料通过时的阻力。
