钣金冲压电源变压器安装固定外壳

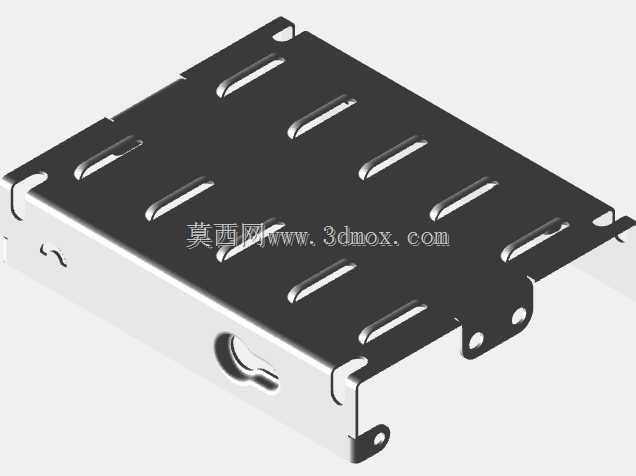

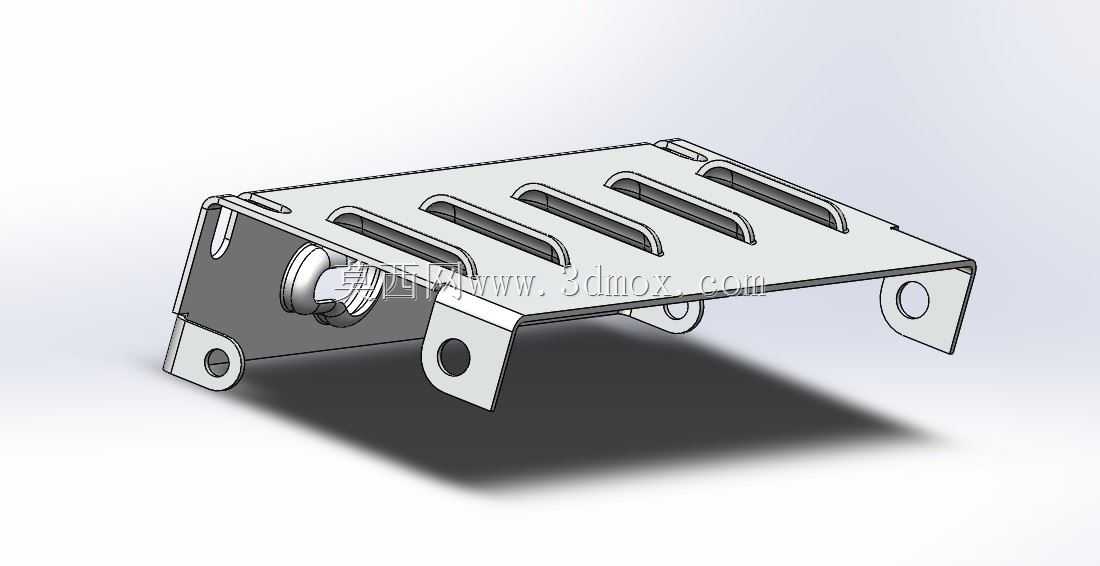

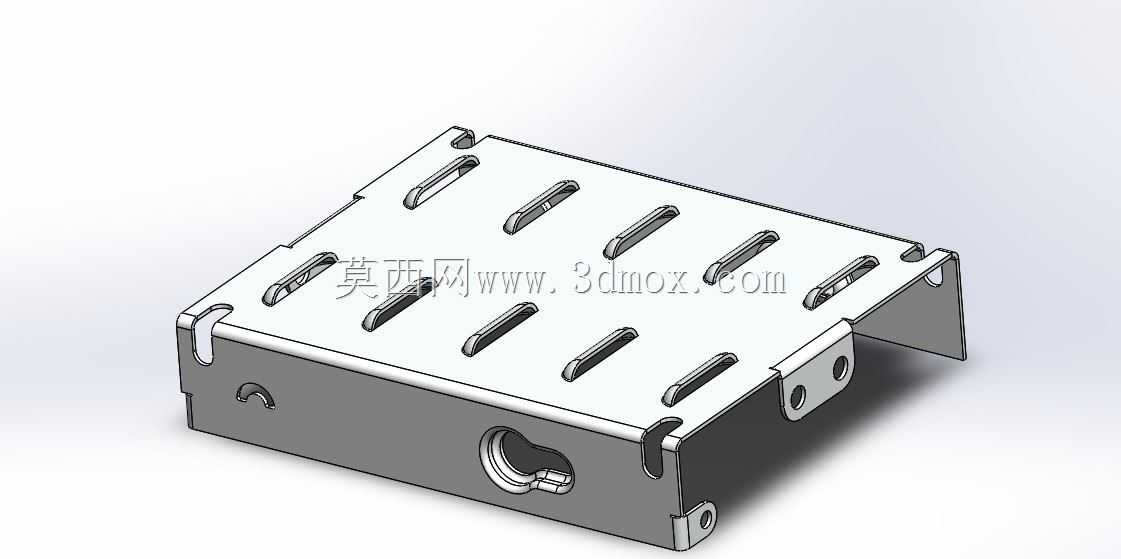

　　这款钣金冲压成型的外壳构件，主要应用于中小功率电源变压器的安装防护场景，在工控电源模块、小型配电单元、嵌入式设备供电组件中都能见到这类结构的身影，核心作用是为内部的变压器铁芯、绕组组件提供刚性支撑，同时隔绝外部异物触碰带电部位，也能在设备组装过程中为变压器提供标准化的安装接口，避免绕组直接受力导致绝缘层破损、引脚脱焊等问题。从结构设计来看，整体采用弯折一体成型的工艺，主体面板上排布的多组长条形冲压凸包，并非装饰性结构，这些凸包一方面是为了在外壳与变压器铁芯之间留出均匀的散热间隙，让变压器工作时产生的热量能够通过空气对流快速散出，避免局部积热导致绕组温升过高；另一方面这些凸包也相当于加强筋结构，能够在不增加板材厚度的前提下提升面板的整体刚性，减少板材在冲压、运输、安装过程中产生的形变，降低平面度误差对装配的影响。

　　侧边的弯折翻边做了圆角过渡处理，没有尖锐的冲切毛边，避免组装过程中划伤操作人员的手部，也防止划破线材的绝缘层；翻边上预留的两个圆形安装孔，是用于和内部变压器的支架做螺丝锁附，孔位的位置度公差控制在0.1mm以内，保证锁附后变压器不会出现偏移，引脚位置能够和外接PCB或者接线端子精准对位。侧面预留的半开口走线缺口，是为了方便变压器的输入输出引线穿出，缺口的边缘同样做了内卷边处理，避免线材长期震动摩擦被金属边缘割破，造成短路隐患。

　　设计过程中优先考虑了冲压加工的工艺可行性，所有弯折位置的内R角都匹配所选钣金板材的厚度，避免弯折处出现应力集中导致开裂，整体结构没有需要后续焊接的部位，全部通过冲压、弯折工序一次成型，能够有效控制批量生产的加工成本，也减少焊接带来的形变和防锈处理的难点。板材选用的是常规冷轧钢板，表面后续可以根据使用场景做镀锌、喷塑处理，满足不同使用环境下的防锈、绝缘要求。安装边界方面，整体为矩形薄壳结构，底部为开放式设计，能够直接套在变压器组件外部，不需要额外的拼接工序，侧边的安装耳可以直接固定在设备的安装底板或者机架上，安装孔的间距适配行业内常规的小型电源变压器安装尺寸，能够直接替换同规格的老旧外壳，不需要对原有设备的安装位做二次修改。

　　外壳顶面的凸包高度经过反复校核，既保证了足够的散热间隙，也不会占用过多的设备内部空间，整体厚度控制在合理范围内，适配紧凑型设备的内部空间布局要求。在实际装配场景中，这类外壳不需要复杂的组装工装，操作人员只需要将外壳对准变压器主体扣合，锁附两侧的固定螺丝即可完成装配，能够有效提升生产线的组装效率，同时金属外壳本身也具备一定的电磁屏蔽作用，能够减少变压器工作时产生的电磁干扰对外围精密电路的影响，这一点在工控类、通讯类设备的供电模块设计中尤为重要。结构上没有多余的冗余设计，每一处冲压特征、每一个开孔都对应实际的装配或者功能需求，比如侧面的小半圆定位缺口，是为了在装配时和变压器支架上的定位凸点配合，防止外壳扣合时出现方向装反的问题，降低组装的出错率。
