TCS即打即贴凸轮式自动贴标设备结构

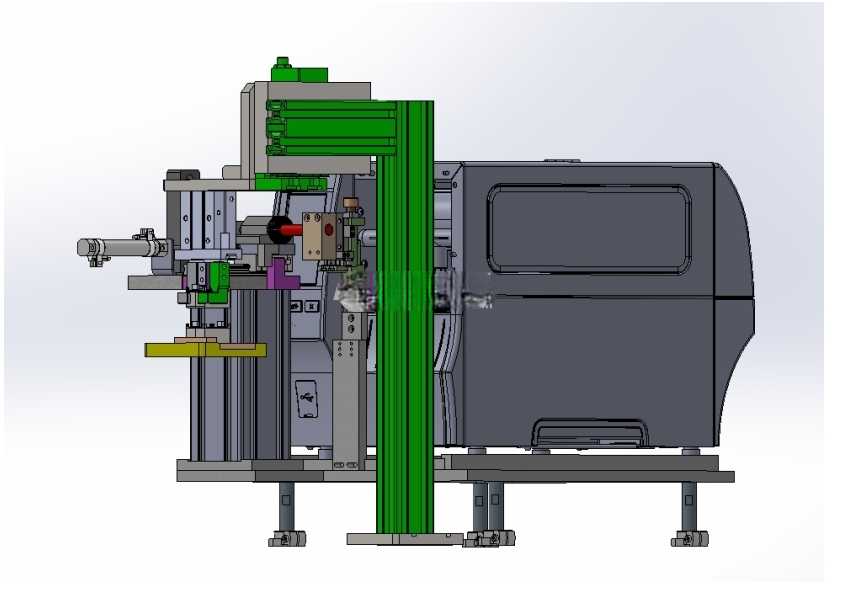

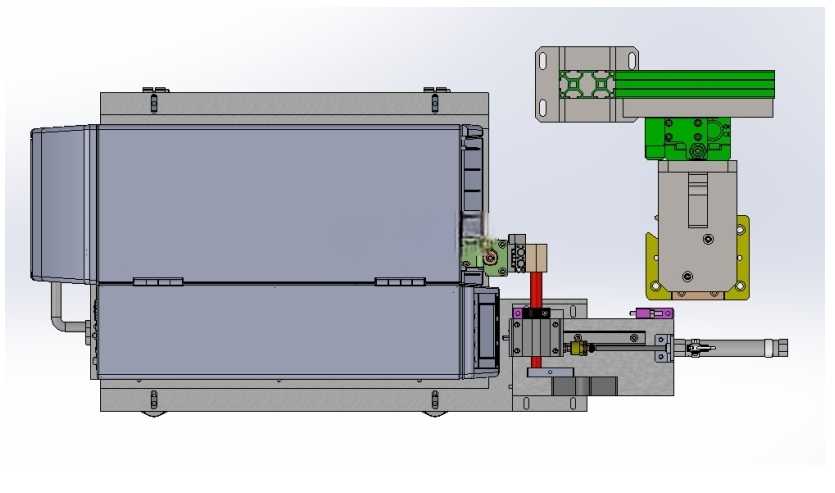

　　在3C电子、小家电、医药包装等离散制造产线中，产品追溯标签、规格标识的贴附工序长期面临打印信息与贴附动作脱节、人工对位精度差、换型调试周期长的痛点，这套即打即贴结构正是针对这类场景开发的在线式贴标单元，可直接嵌入现有产线工位，无需大幅改动原有输送布局。设备整体采用立式框架布局，底部预留标准机脚安装孔，可直接固定在铝型材工作台上，安装边界宽度控制在600mm范围内，纵深不超过500mm，竖直方向最高安装点位距离安装面1200mm，不会占用过多产线横向空间，适配多数中小型产品的在线贴标工位需求。结构核心采用凸轮机构搭配双气缸的动作组合，替代传统多气缸分步动作的冗余设计，整套动作逻辑完全匹配MES系统对接需求：

　　接收到上位机下发的标签打印指令后，联动外接条码打印机完成标签输出，设备自带的标签剥离组件会自动将标签与底纸分离，底纸通过收料辊自动回收，避免废料散落影响产线整洁。标签剥离到位后，Z轴升降气缸带动吸标头下行，采用真空负压方式吸附标签，避免刚性夹取造成标签褶皱、翘边问题；吸标完成后Z轴复位，平移气缸带动贴标头向产品工位移动，移动行程末端搭载的凸轮机构会驱动吸标头完成90度翻转，让标签贴附面正对产品待贴位置，翻转动作完全由凸轮轮廓曲线控制，无需额外设置翻转气缸或旋转电机，动作节拍稳定可控，翻转到位后贴标头下行完成标签贴附，同时自带保压行程，贴附后保持0.3秒压合时间，避免标签边缘起翘。整套结构的传动部件均做了防护设计，凸轮、

　　气缸导轨等运动部件内置在框架内部，外侧设置透明防护板，既方便日常观察运行状态，也能避免操作人员误触运动部件造成安全隐患。气路走线全部沿框架内侧的线槽布置，外接气路接口统一设置在设备侧下方，现场接入0.5-0.7MPa的压缩空气即可运行，电气接线预留标准IO接口，可直接对接产线PLC控制系统，无需额外编写复杂通讯程序。针对不同规格的标签换型，仅需更换对应尺寸的吸标头，调整剥离板的位置参数即可完成换型，换型时间控制在10分钟以内，适配宽度20-100mm、长度30-150mm范围内的各类不干胶标签，贴附精度可控制在±0.5mm以内，稳定运行节拍可达1200件/小时，完全满足中小批量多品种产线的柔性生产需求。结构设计过程中充分考虑了维护便利性，标签料卷安装位设置在设备正面，更换料卷无需拆卸防护板，收料辊采用快拆结构，清理底纸废料时可直接取下辊轴，日常点检仅需定期给凸轮接触面、气缸导轨添加润滑脂即可，无复杂维护工序。
