手机电池四面贴标生产设备结构设计

　　在消费电子锂电池组装生产环节，电芯外观标识贴附是后段制程中不可或缺的工序，传统单工位单面贴标设备需要多次流转工件完成不同面的标签粘贴，不仅占用多台设备占地空间，反复定位带来的累计误差也容易导致贴标偏移、褶皱等不良，难以匹配当下锂电模组段高速高精度的生产节拍要求。这款四面贴标设备的设计，正是针对方形手机电池的贴标需求开发，可在单次上料定位后完成电芯四个侧面的标签自动贴附与压合，适配主流消费类软包、硬壳方形手机电池的生产制程，可直接对接前段电芯检测线与后段包膜、喷码工序，减少中间工件周转的人力与时间损耗。设备整体采用方管焊接机架作为承载基础，底部配置可调脚杯与万向脚轮，既可以在安装调试阶段灵活移位，

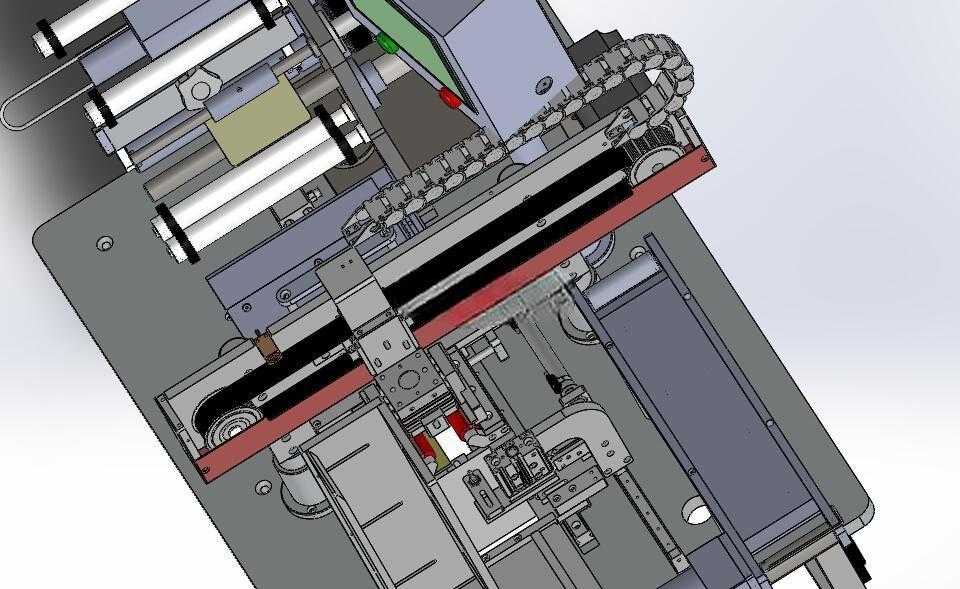

　　到位后锁紧脚杯即可保证设备运行的稳定性，机架台面预留了标准安装孔位，可根据车间产线布局调整对接高度，适配不同高度的上下游输送线接驳需求。功能模块布局上，标签供料机构设置在设备左侧，采用气胀轴承载标签料卷，搭配多组导向辊、剥标板与牵引辊，可实现标签底纸的平稳收放，剥标位置精度可通过微调机构调整，避免标签拉扯变形；贴标执行端采用伺服驱动的线性模组搭配贴标压头，可根据电池尺寸参数调整行程位置，压头自带柔性缓冲结构，贴附过程中不会刮伤电池外壳表面，四个面的贴标动作通过程序逻辑依次完成，每完成一个面的贴附后，定位夹具自动带动电芯旋转对应角度，无需重复装夹定位。设备中部的工件定位夹具采用仿形设计，可根据不同型号电池的外形尺寸快速更换夹块，

　　换型调试时间短，适配多品种小批量的生产场景；人机交互界面设置在设备上方靠前位置，操作人员可直接在触控屏上调整贴标位置、贴标压力、送标速度等参数，设备运行状态、故障报警信息也可直接在界面显示，方便现场运维人员快速排查问题。传动系统全部采用伺服电机搭配精密丝杠传动，重复定位精度可满足贴标工艺的公差要求，PLC作为核心控制单元，可实现各机构动作的时序精准匹配，从标签剥离、工件定位、贴附压合到底纸收卷的全流程自动运行，无需人工干预，单工位即可完成原本需要多台设备完成的四面贴标工序，有效节省车间占地空间，降低生产过程中的人工参与度，减少人为操作带来的品质波动。设备的电气元件、气动元件全部采用标准安装位布置，走线走管全部在机架内部排布，台面无裸露管线，既避免生产过程中杂物掉落卡滞机构，也方便后期维护时的元件拆装更换。
