八工位模组出厂检测专用设备结构设计

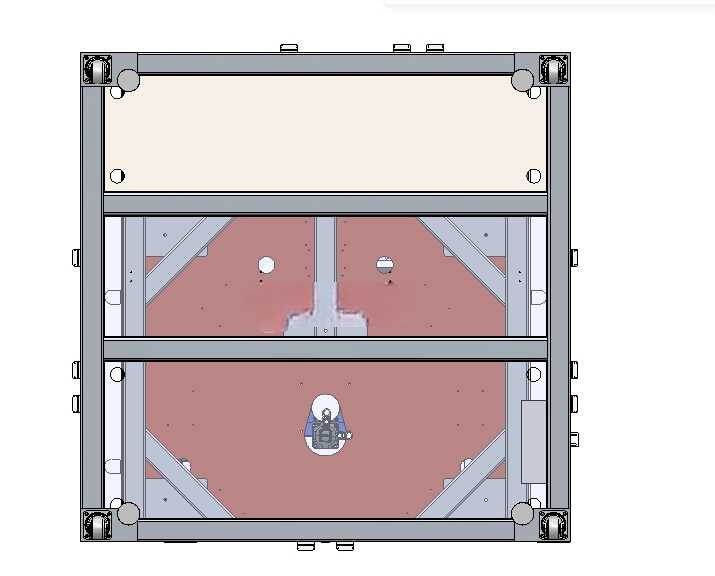

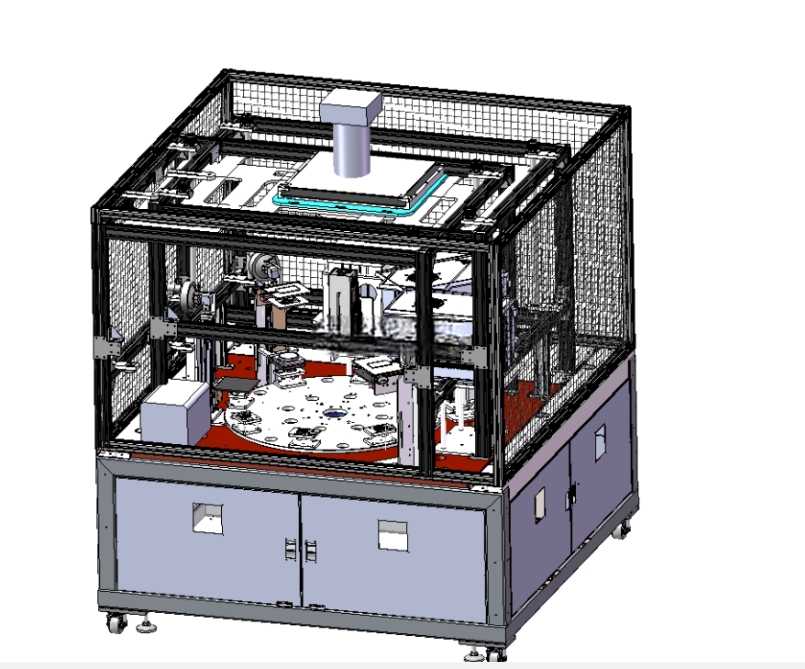

　　在消费电子、新能源模组类零部件的量产产线末端，出厂质检环节是把控成品合格率的最后一道关卡，传统单工位检测设备节拍难以匹配高速产线的产出节奏，多工位并行检测的设备方案成为产线升级的主流选型方向。这款八工位检测设备的整体框架采用工业铝型材拼接搭建，外围搭配钣金封板形成封闭作业空间，顶部预留吊装孔位方便产线布局时的整体转运与安装固定，底部配置可调脚杯与脚轮，兼顾设备就位后的调平需求与短距离移位的便利性，设备整体占地边界控制在常见产线边工位的预留尺寸范围内，可直接对接前段模组组装线的出料接驳位，无需额外占用过多车间通道空间。设备核心采用回转式多工位布局，八个独立检测工位沿回转平台周向均匀分布，每个工位配置独立的模组定位夹具，

　　可兼容对应规格模组的装夹定位，工位间设置物理隔挡避免检测过程中的相互干扰，不同工位可分别适配外观检测、电性能测试、尺寸核验等不同检测工序，随回转平台的间歇转动，待检模组依次完成所有检测工序后流转至下料位，全程无需人工反复转运工件，大幅降低质检环节的人工搬运强度。传动部分采用精密凸轮分割器驱动回转平台，搭配伺服电机做动力输入，保证工位转动的重复定位精度，避免工位偏移导致的检测误差；检测单元根据不同检测需求可灵活搭载视觉相机、测试探针、位移传感器等组件，所有检测组件均预留安装调节位，可根据模组型号变化快速调整安装位置，适配小批量多型号的柔性检测需求。控制系统采用PLC作为核心控制单元，搭配人机交互界面设置在设备侧方操作位，

　　操作人员可直接在界面上调整工位节拍、切换检测参数、查看设备运行状态，设备外围设置安全光栅与急停按钮，一旦人员误入设备作业区域会立即触发停机保护，避免安全事故。从结构设计角度看，这款设备将机架、传动、检测、控制几个模块做了独立分区设计，电气走线沿铝型材内置槽布设，气路管线采用拖链收纳随回转部件同步运动，避免管线长期弯折磨损，各功能模块采用快装式连接结构，后期维护时可单独拆卸对应模块进行检修，无需整体拆解设备，有效降低产线停线维护的时间成本，适配量产车间连续化生产的使用需求。
