钻板表面除污酸洗大板清洗产线

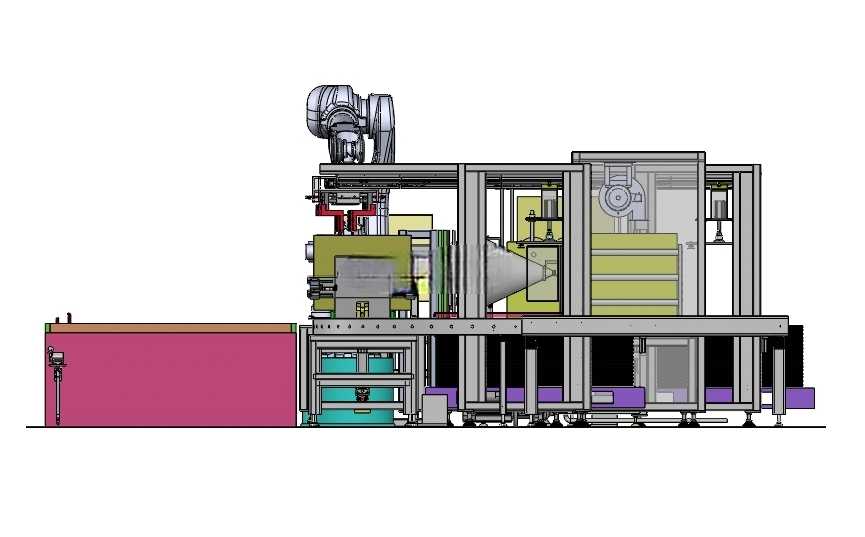

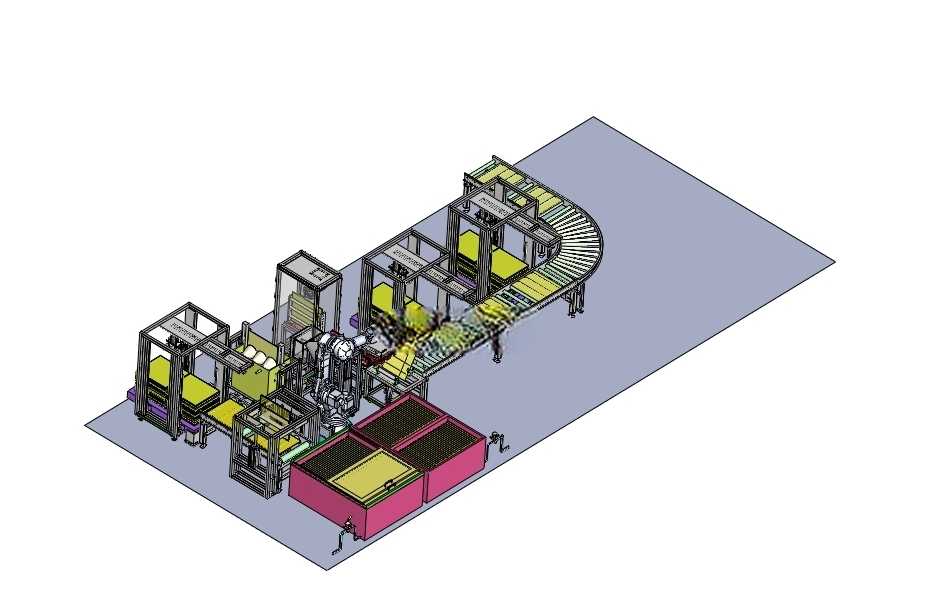

　　这套产线针对620*550规格的钻板表面处理需求设计，核心解决传统人工作业在盐酸浸泡、热水浸润、烘干工序中面临的高腐蚀、强刺激性挥发气体危害问题，替代人工完成全流程钻板除污酸洗作业，适配剪板工艺后工件的表面质量要求。产线整体采用直线式布局，沿工件流转方向依次排布上料工位、盐酸浸泡工位、热水浸泡工位、烘干工位、下料工位，中间通过多轴工业机器人完成工位间的工件转运，避免人工接触腐蚀性介质。设计阶段优先考虑工位间的动作干涉规避，机器人的运动包络线覆盖所有处理工位的取放料点，各处理槽体的开口尺寸匹配钻板外形预留15mm的取放间隙，防止工件转运过程中磕碰槽壁造成药液飞溅。盐酸浸泡工位设置密封防护围挡，槽体边缘加装抽风接口对接厂区废气处理系统，

　　减少酸雾外溢；热水浸泡工位配置液位监测与温度传感组件，维持浸泡水温稳定在工艺要求区间，槽体采用耐腐材质衬层，长期接触高温水体与残留酸液不会出现渗漏腐蚀。烘干工位采用封闭式腔体设计，内部布置均匀的热风出风口，工件进入腔体后通过热风循环带走表面残留水分，腔体进出口设置软质挡帘减少热量流失。产线的输送定位机构采用可调式挡块设计，可兼容同尺寸范围内不同厚度的钻板定位，上料工位设置工件到位检测传感器，确认工件放置到位后才会触发机器人取料动作，避免空抓或工件掉落风险。安装时需注意地面水平度偏差不超过2mm/1000mm，各工位槽体与机器人底座采用膨胀螺栓固定，预留设备周边的维护操作空间，其中机器人侧预留不小于800mm的检修通道，

　　槽体侧预留管道维护与药液更换的操作空间。电气走线采用桥架分层布置，动力线与信号线分隔铺设，避免信号干扰影响传感器与机器人的通讯稳定性，所有接触药液的管路接头均采用耐腐密封件，防止长期使用后出现漏液问题。产线的节拍设计匹配单工位处理时长，机器人的转运动作路径经过优化，在相邻工位间的移动路径避开人员操作区域，同时设置安全光栅与急停按钮覆盖所有操作面，人员误入作业区域时设备会自动暂停运行，保障作业安全。
