玻璃耐压性能检测专用试验设备结构

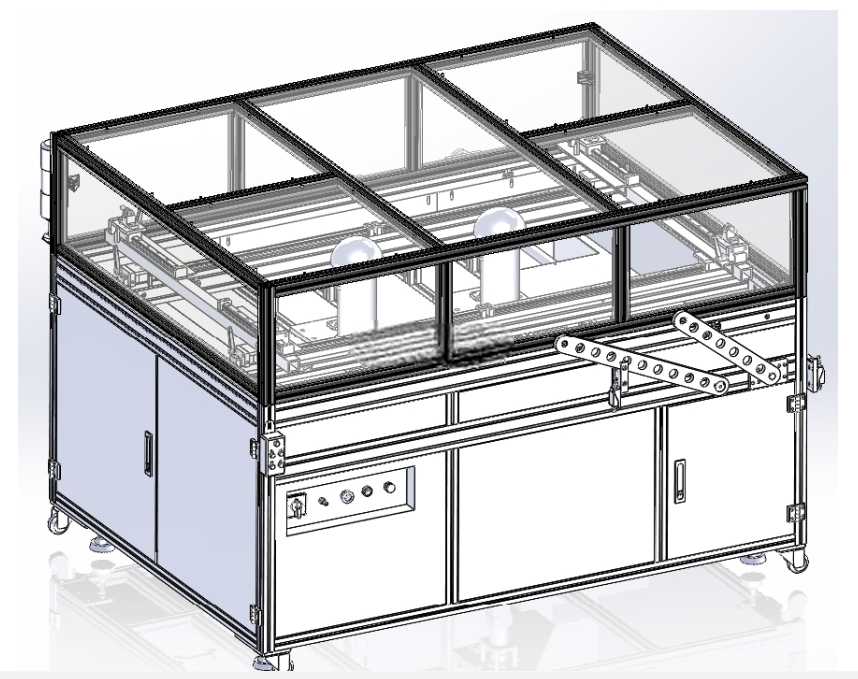

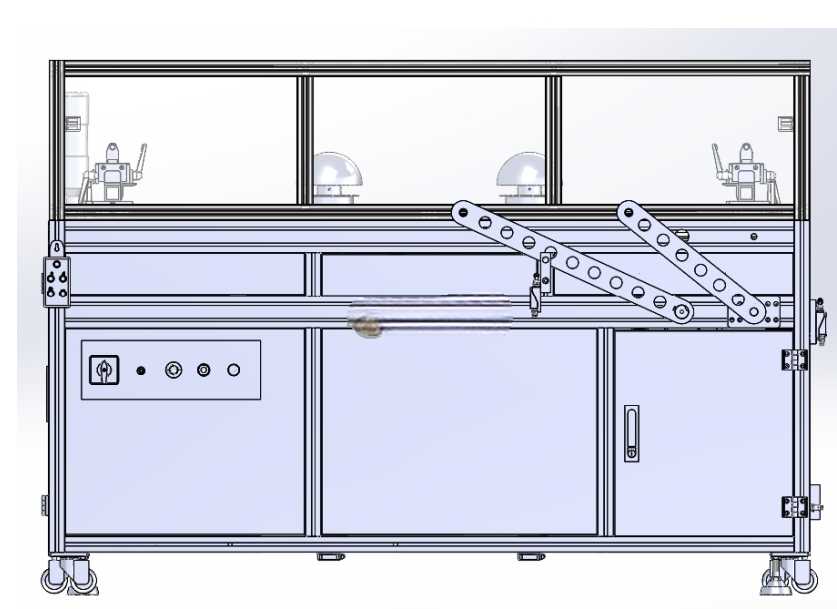

　　这款设备主要面向玻璃生产加工环节的成品力学性能验证场景，覆盖建筑玻璃、车用玻璃、家电面板玻璃等多类玻璃制品的出厂耐压强度抽检、批次性能验证需求，可在实验室环境或生产车间质检工位完成玻璃试样的承压能力测试，替代传统人工施压的粗放检测方式，为玻璃产品的强度指标判定提供可量化的数据支撑。设备采用下部柜体加上部测试舱的双层布局，下部柜体采用铝型材框架搭配钣金封板的结构，内部预留电气控制元件、动力单元、数据采集模块的安装空间，柜体底部配置可调脚杯与脚轮组合，既可以在固定工位调整水平度保证测试精度，也能满足车间内短距离转场移动的需求，柜体正面设置双开门结构，方便后期对内部元件进行检修维护，单开门上配置嵌入式拉手，开合无突出结构避免人员磕碰。

　　上部测试舱采用透明亚克力围板做全封闭防护，一方面可以全程观察玻璃试样在施压过程中的形变、破损状态，另一方面可以防止玻璃受压碎裂时碎屑飞溅造成安全隐患，测试舱左侧外置竖向布置的储料与施压辅助组件，舱内沿长度方向布置双工位试样装夹工位，可同时适配不同尺寸规格的玻璃试样装夹，工位上方配置施压执行组件，配合弹簧形变传导结构将电机输出的旋转运动转化为垂直方向的稳定施压动作，避免刚性施压瞬间冲击力过大造成试样非预期破损。设计过程中重点考虑了施压过程的力值传导精度，通过弹簧的线性形变特性将电机输出位移转化为对应压力值，配合内置的力值与时间采集模块，可实时记录整个施压过程中玻璃承受的压力变化曲线、保压时长数据，

　　完整复现玻璃从受力到产生形变再到破损的全流程力学响应，为玻璃配方优化、钢化工艺参数调整提供实测数据参考。设备的安装边界需预留后部接线与维护空间，上部测试舱的开口高度适配常规厚度玻璃试样的取放操作，整体宽度控制在常规车间质检工位的摆放范围内，无需对现有工位做大规模改造即可完成部署，装夹工位配置可调节定位块，无需更换夹具即可适配不同长宽尺寸的平板玻璃试样，减少测试前的准备工时，施压组件的行程范围覆盖从薄玻璃到厚钢化玻璃的测试行程需求，无需额外调整结构即可完成多类产品的测试切换。
