工业产品抗冲击性能检测设备结构设计

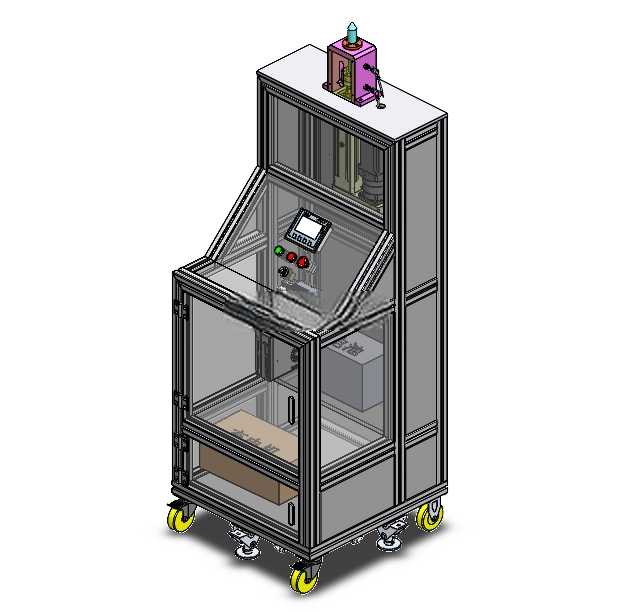

　　这款检测设备主要面向工业零部件成品的入厂质检、制程抽检环节，针对金属结构件、塑胶外壳、电子组件等需要验证抗冲击性能的产品设计，可在生产现场快速完成样品的冲击耐受能力测试，替代传统人工落锤检测的粗放模式，输出量化的冲击力数值供质检人员判定产品是否符合硬度、结构强度的合格阈值，避免不合格品流入下游装配环节。设备整体采用立式铝型材框架搭建，底部配置福马轮与可调脚杯组合结构，日常转场移动时可通过脚轮推行，就位后通过脚杯调平锁定，安装时无需额外预埋固定螺栓，单台设备占地宽度约0.8米、深度约0.7米，高度约1.8米，可直接放置在车间质检工位旁，不需要预留过大的操作维护空间，框架外侧嵌装透明亚克力防护门，测试过程中可全程观察样品状态，

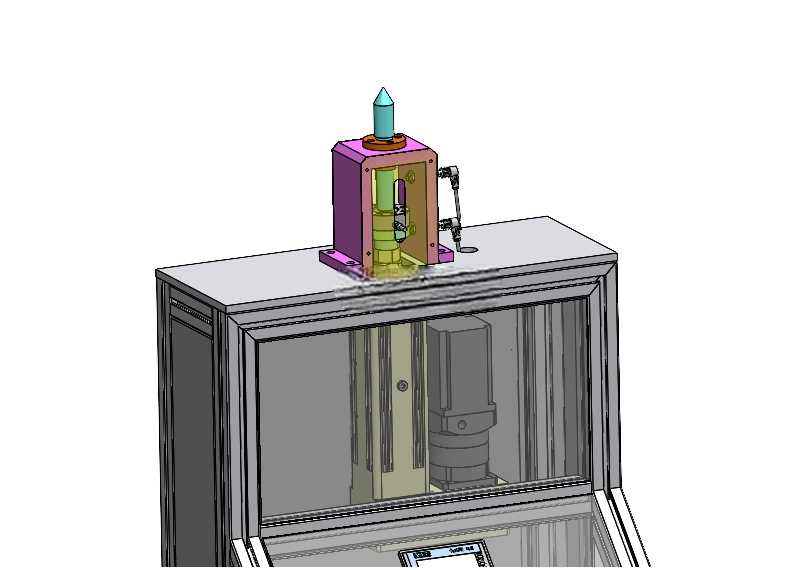

　　同时防止冲击产生的碎屑飞溅伤及操作人员。操作区域设置在设备正面中部的倾斜台面上，触控显示屏、操作按钮按照人机工程学高度布置，适配站立操作的作业姿态，操作人员无需过度弯腰或抬臂即可完成参数设置、测试启动等操作，设备顶部预留了检测执行组件的安装位，可根据不同测试标准更换对应规格的冲击头，适配不同尺寸、不同材质样品的检测需求。设计阶段优先考虑了电控组件的布局合理性，将伺服驱动模块、控制主板、供电模块分层布置在柜体下部的封闭舱室内，接线区域预留了充足的走线空间，强弱电线路分开排布避免信号干扰，蓄电池与充电模块独立设置在隔舱内，既支持车间固定电源供电，也可在临时断电场景下完成当前批次样品的测试，避免检测过程中断导致数据作废。

　　设备的操作逻辑围绕一线质检人员的作业习惯设计，测试启动后防护门自动落锁，冲击执行组件按照预设参数完成冲击动作，显示屏实时同步冲击力峰值、冲击持续时间等数据，测试完成后自动解锁防护门，无需操作人员进行多余的步骤切换，可有效降低质检环节的操作复杂度，减少人为操作带来的数据误差。框架连接处采用标准角件连接，所有外露钣金件做圆角处理，避免日常操作过程中磕碰划伤，柜体下部预留了储物空间，可放置常用的更换工装、检测记录台账等物品，适配生产现场的实际使用需求。
