SMT产线用0.5米电路板接驳输送设备

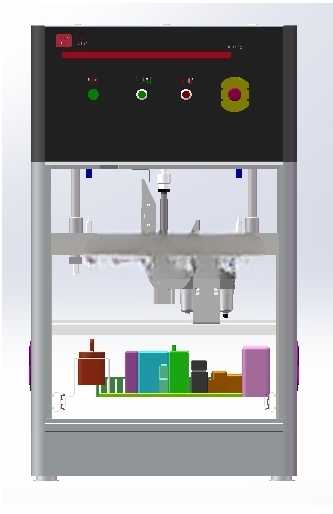

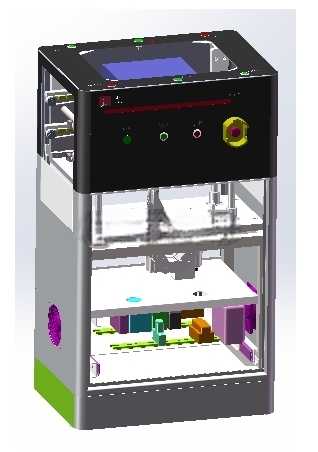

　　这款0.5米规格的电路板接驳台，核心服务于电子制造SMT流水线的工位衔接场景，主要承担PCB板在不同工序设备间的平稳传输任务，常见部署于回流焊、贴片机、AOI检测设备的进出板端，填补不同设备间的输送间隙，避免板件在工序流转中出现卡滞、掉落、偏移问题。从结构设计逻辑来看，设备整体采用框架式集成布局，下部柜体做了全封闭钣金处理，既可以内置输送驱动、调速控制、传感检测等电气组件，也能作为上部输送机构的稳定承载基座，柜体正面预留的圆形检修口，可不用拆解整体框架就完成内部传动组件的维护、张力调整作业，下部的绿色段为可调支撑脚安装位，可根据对接设备的实际台面高度做±20mm范围内的高度微调，适配不同厂商SMT设备的台面高度差。

　　上部输送段采用双侧皮带同步驱动结构，两侧的黄色导向挡边可根据PCB板的实际宽度做手动调节，调节范围覆盖常规SMT产线50-350mm宽度的电路板输送需求，输送辊组做了分段式排布，每段辊组都配有独立的张紧调节结构，长期运行出现皮带松弛时可单独调整单段张紧度，无需拆解整段输送架。设备的输送速度可通过内置的调速模块做0.5-5m/min范围的无级调整，可匹配前后端设备的生产节拍，不会出现板件堆积或者工位待板的情况，输送面的水平度控制在0.2mm/m以内，避免薄型PCB板在输送过程中出现翘曲、偏移，影响后续贴装、检测工序的定位精度。从安装边界来看，设备整体长度为500mm，宽度方向在导向挡边收拢状态下为380mm，

　　完全展开最大宽度为520mm，柜体高度为750mm，加上上部输送架的总高度为920mm，底部支撑脚的固定孔位间距为320*450mm，安装时只需要在地面预留对应位置的固定点位，或者直接通过脚轮做临时工位部署，不需要对现有产线的地面做大规模改造。在细节设计上，输送段两端都预留了光电传感器安装位，可直接对接前后端设备的联机信号，实现有板启动、无板待机的节能运行逻辑，两侧的黑色防护侧板可阻挡车间内的浮尘、杂物落到输送皮带或者传动辊上，减少日常清洁维护的频次，同时也能避免操作人员误触传动组件引发安全隐患。设备的框架主体采用标准铝型材拼接而成，所有连接位都做了定位销预定位，组装时不需要做复杂的配钻、配磨作业，现场安装只需要按照装配流程锁紧对应紧固件即可，后期如果需要调整输送宽度、更换易损件，也可以快速拆解对应部位，不会影响产线的长时间停机。
