工业用震荡振动给料输送线结构设计

　　该震荡输送线核心依托振动给料原理实现物料的连续输送作业，板速控制在0.1米/秒以内，可通过调整变速参数、改变出料口挡板高度来灵活调节给料量，适配不同工况下的物料输送节拍需求。从实际应用场景来看，这类设备常布置在矿山、冶金、建材等行业的粗碎工序前段，承担大块矿石、高温熟料等磨琢性强、堆积密度大的物料的均匀给料任务，能够承受物料从上游料仓直接落下的冲击载荷，不会因为物料的磕碰、高温烘烤出现结构变形或功能失效。

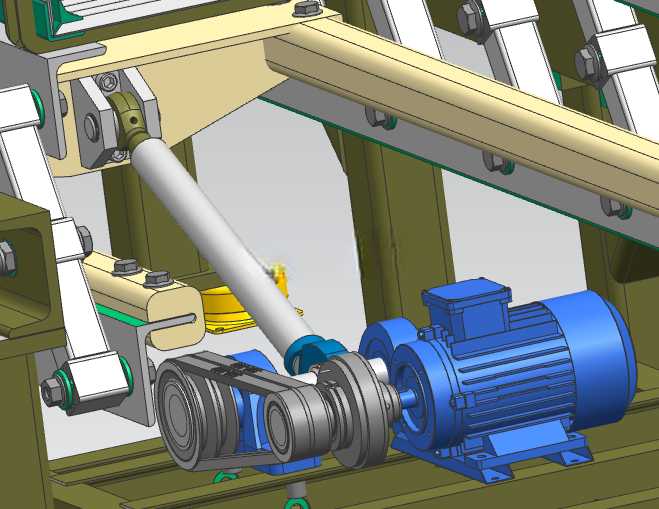

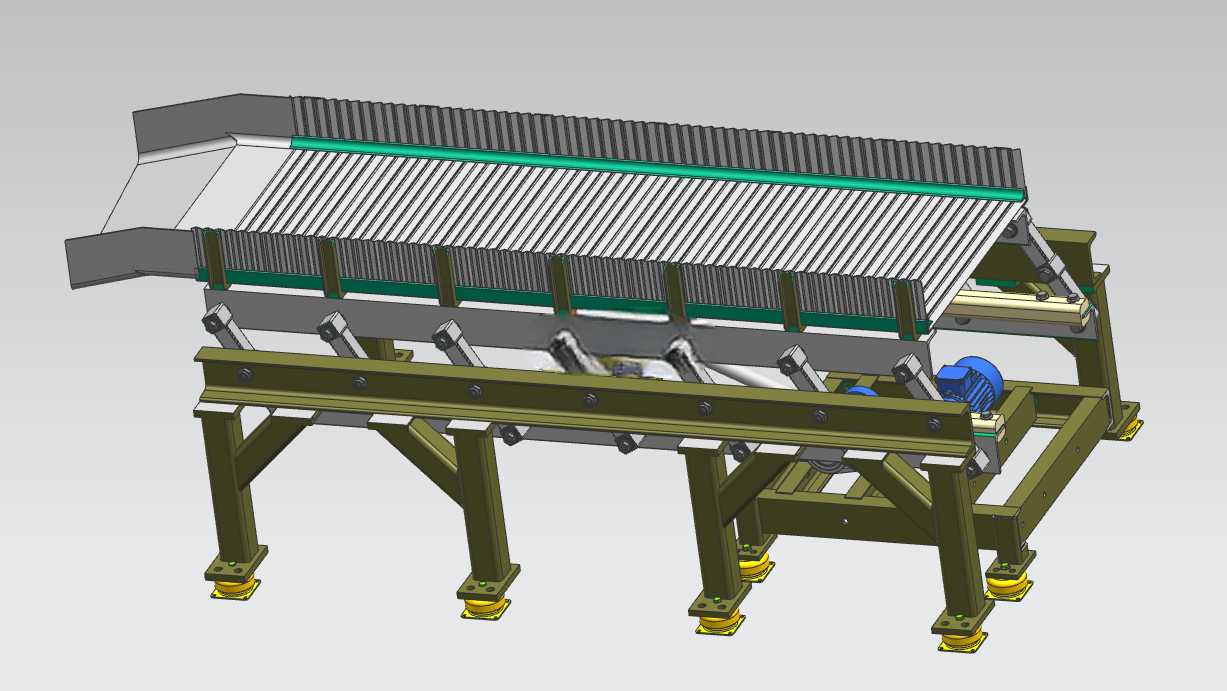

　　设备整体采用分体式机架设计，底部支撑腿为型钢焊接结构，腿底配置减震垫脚，可抵消振动作业时传递到安装基础的动载荷，降低对车间地面的冲击，同时减少设备运行时的共振偏移风险。槽体部分采用分段式连接结构，槽侧布置多组倾斜安装的弹性支撑组件，将槽体与机架柔性连接，既保证振动过程中槽体的运动轨迹稳定，也能避免刚性连接带来的焊缝疲劳开裂问题。驱动端布置在设备出料侧下方，采用电机带轮传动结构带动偏心机构运转，通过偏心块旋转产生的激振力驱动槽体做定向往复振动，让槽内物料沿槽面向出料端匀速滑移前进，进料端设置倾斜导料溜板，可引导上游落下的物料平稳进入槽体，避免物料直接砸在槽体前段造成局部磨损过快。

　　从安装边界来看，设备整体沿物料输送方向水平布置，安装时需保证支撑腿的水平度误差控制在合理范围内，减震垫脚需与安装地面完全贴合，避免出现单点悬空导致运行时振动异常。槽体两侧预留足够的检修空间，方便定期检查弹性支撑组件的磨损情况、传动带的张紧度以及偏心机构的润滑状态。这类设备的结构特性决定了它不适合粉状物料的输送，粉状物料在振动过程中容易出现扬尘、溢料问题，且给料精度相对较低，更适合对给料精度要求不高的大块、高温、强磨琢性物料的连续输送作业，槽体侧壁加装的挡料竖板可防止大块物料在振动过程中从侧边掉落，提升输送过程的稳定性。
