新能源汽车动力电池电芯自动装壳产线结构

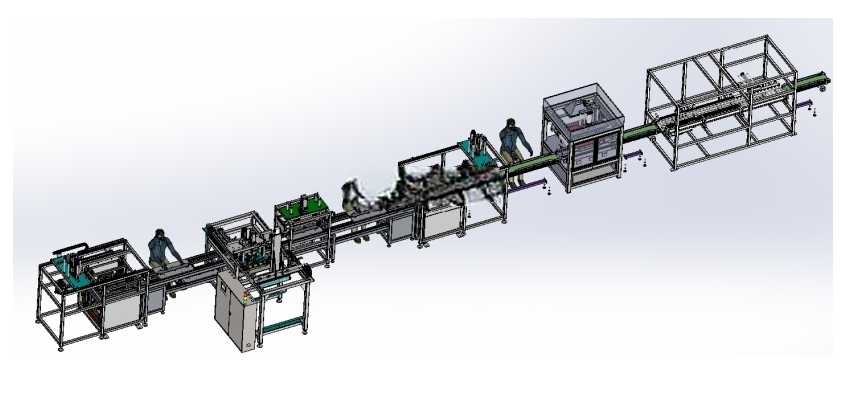

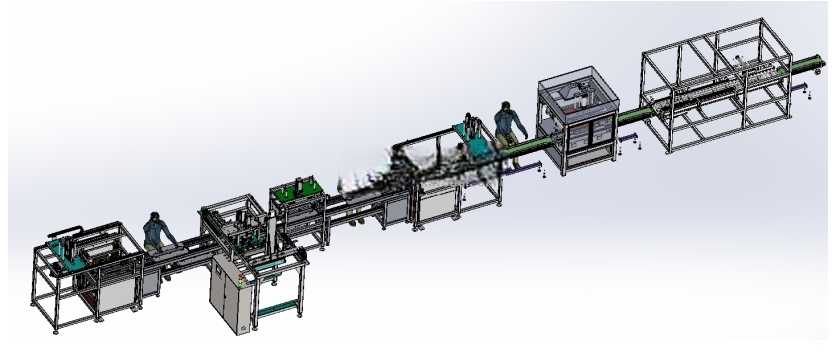

　　这套产线针对新能源乘用车动力电池PACK组装工序开发，核心覆盖电芯入壳封装到气密检测的全流程自动化作业，适配小批量多规格的车用动力电池包生产场景，可直接对接前段电芯分选、后段模组堆叠工序，打通电池包组装的中间环节链路。从结构布局来看，产线采用分段式模块化设计，左侧为多工位作业舱，集成电芯上料定位、壳体抓取对位、压装封装等执行单元，框架采用工业铝型材搭配钣金封板搭建，各工位预留维护检修门，日常换型、易损件更换无需拆解整体框架；右侧为独立电气控制柜，将PLC、伺服驱动器、气源处理元件集中布置，柜内预留20%的扩展安装位，可根据后续工艺升级追加检测模块，柜体与作业舱之间预留300mm的走线槽空间，强弱电分离布线避免信号干扰。

　　产线的上料端配置桁架式移栽机构，采用伺服电机搭配直线导轨传动，重复定位精度控制在±0.05mm以内，可兼容不同尺寸规格的方形电芯抓取，移栽行程覆盖从电芯上料位到装壳工位、封装工位、检测工位的全范围，无需额外增设中转移栽机构，减少工位间的工件流转时间。装壳工位设计了浮动对位机构，针对电芯与壳体的装配公差，采用XY方向浮动载具搭配视觉定位校正，避免硬压装导致的电芯壳体划伤、极柱错位问题，压装执行端采用电缸驱动，压装力、压装行程可根据工艺参数实时调整，压装过程的力位移曲线可实时采集存储，满足动力电池生产的过程追溯要求。封装工位集成了密封胶涂布与锁附单元，可根据壳体材质选择对应的密封工艺，涂布路径可通过参数调整适配不同壳体轮廓，

　　锁附单元采用带扭矩反馈的伺服电批，锁附扭矩、圈数实时监控，避免漏锁、扭矩不足导致的密封失效问题。气密检测工位采用差压式检测方案，检测压力、保压时间可根据产品要求设置，检测不合格的工件会自动分流到不合格品出料位，避免不良品流入下道工序。产线整体占地尺寸控制在长4.2米、宽2.1米、高2.6米范围内，安装时地面水平度要求不大于2mm/m，底部配置可调脚杯，可适配不同车间地面的安装条件，气源接入端配置在柜体侧面，预留G1/2标准接口，电源接入为三相五线380V，整机额定功率12kW，可直接对接车间常规工业动力接口。产线两侧预留安全光栅安装位，作业人员误入作业区域时设备会自动暂停，避免安全事故，各运动部件均设置防护罩，外露传动部位做安全防护处理，满足工业设备的安全规范要求。
