法西功能测试联机自动化作业设备

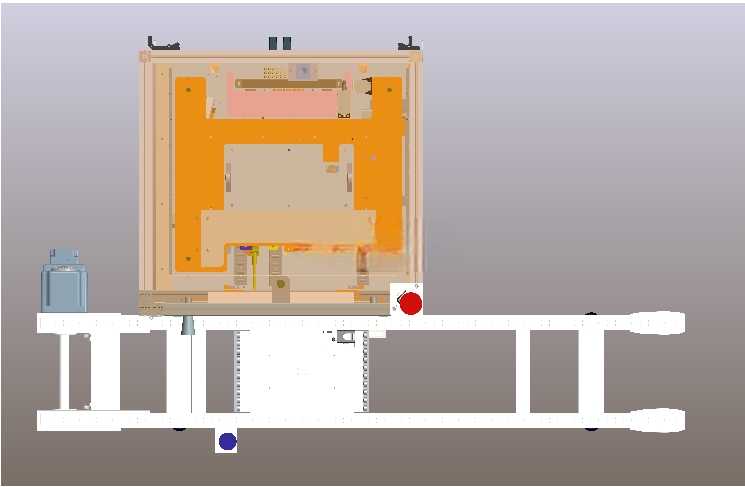

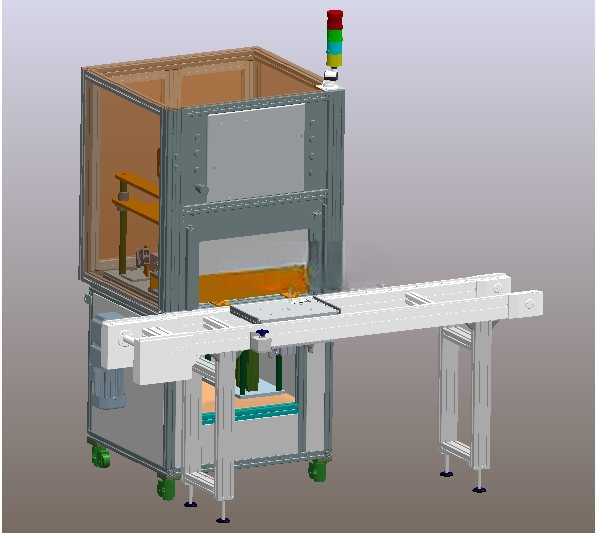

　　该设备为产线联机式功能测试工位设备，主要适配电子元器件、小型模组类产品的制程终段功能检测工序，可直接对接倍速链输送线实现无人化上下料衔接，无需人工转序搬运，适配3C电子、汽车电子类车间的连续流生产布局，解决传统独立测试工位需人工取放料、作业节拍不匹配产线流速的痛点。设备整体采用铝型材框架搭建主体支撑结构，底部配置可调脚杯与福马轮组合，既满足安装时的水平度微调需求，也可在产线调整时快速移位，设备主体宽度适配常规0.8米幅宽倍速链线，联机段伸出长度与线体边距预留1.2米操作维护空间，顶部三色警示灯安装高度控制在2.2米，符合车间人行通道的净空要求，不会产生通行干涉。从功能逻辑上看，线体载具托盘沿倍速链流入工位后，

　　到位传感器触发阻挡气缸升起拦截托盘，止回器卡入托盘定位槽防止回退，避免托盘受线体摩擦力影响出现位置偏移，随后升降顶升机构将托盘从链面顶起80mm，脱离链面传动接触面，消除线体震动对测试精度的干扰，此时人工可将托盘内待检产品推入测试腔体内完成接线、对位操作，测试作业完成后触发启动开关，顶升机构下降将托盘放回链面，阻挡气缸收回，托盘自动流向下一工序。设备侧部配置的连接器换位机构，可在测试过程中自动切换ODU连接器的对接位置，满足多pin位、多测试点位的自动对接需求，无需人工反复插拔接线，降低接线错误率同时压缩单工位作业节拍。设备底部集成的漏油收集装置，采用倾斜导油槽+可拆卸储油瓶结构，可将测试过程中工装夹具、对接机构滴落的测试用油、

　　润滑油脂统一导流收集，避免油污滴落到线体或车间地面，满足车间5S管理要求。设计阶段针对联机对接的公差适配做了专项优化，阻挡气缸的安装位预留±15mm的前后调节余量，可适配不同尺寸规格的工装托盘，顶升板采用聚氨酯包胶处理，接触托盘时不会刮伤托盘底部的定位基准面，测试腔体的安全光栅覆盖操作入口，人员肢体伸入时自动切断测试回路动力，避免误动作造成的安全隐患。设备的电控柜集成在主体框架后侧，走线全部采用线槽封闭布置，气路管路沿铝型材槽内排布，整体外观整洁无外露管线，维护时可直接打开后侧柜门完成元器件检修，无需拆解主体外封板。
