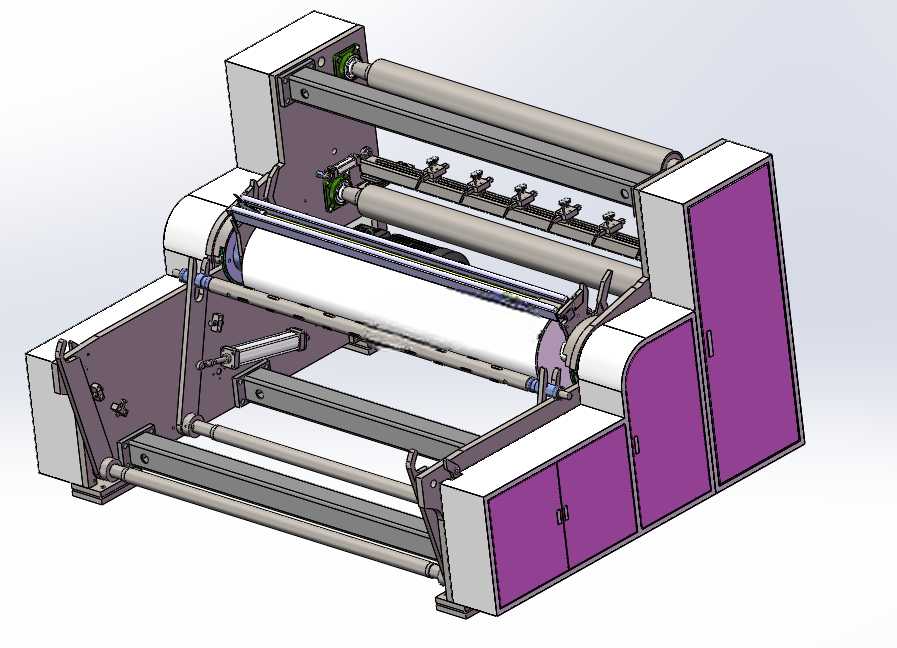

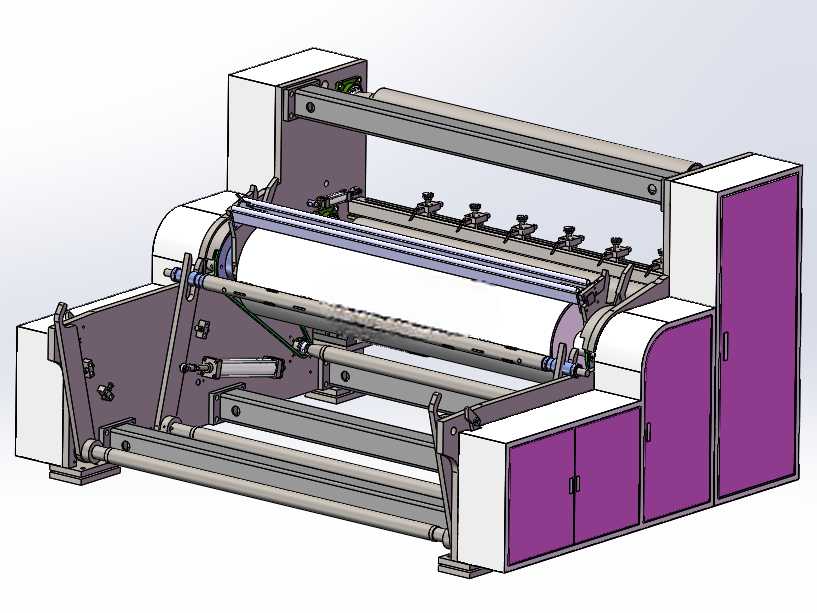

宽幅薄膜自动换卷收卷设备结构设计

　　在软质卷材加工生产线的末端工段，收卷环节的连续性直接决定整线生产效率，传统单工位收卷设备在料卷达到设定直径后必须全线停机完成换卷操作，对于幅宽较大、线速度稳定的连续生产线而言，频繁停机不仅会造成原材料浪费，还会因启停张力波动影响成卷品质，这款自动换卷收卷设备正是针对这一工程痛点开发的专用收卷装备。设备可适配无纺布熔喷布、塑料片材、PVC薄膜、PET片材、PP膜等多种软质卷材的收卷作业，适用卷材最大幅宽控制在1800mm以内，配套辊筒的有效工作长度为2000mm，预留了足够的幅宽适配余量与边缘纠偏安装空间，安装时需注意设备主体的侧向操作空间预留，换卷工位侧需留出不小于1200mm的操作通道用于料卷卸料与日常维护，

　　设备底部的安装基准面需保证平面度公差不大于0.2mm/㎡，避免多辊系平行度超差引发的卷材跑偏问题。设备核心功能覆盖连续生产状态下的自动换卷全流程，集成了带料换卷机构、自动切断装置与分切功能模块，换卷过程中无需降低生产线运行速度，新卷芯的上料、粘料、切断、收卷张力切换全部通过机构联动自动完成，可将换卷环节的原材料损耗控制在单卷0.5米以内。从结构设计逻辑来看，整机采用框架式焊接机身作为承载基础，主传动辊系采用伺服电机搭配减速机的驱动方案，张力控制采用摆辊反馈的闭环控制逻辑，可根据不同卷材的拉伸特性调整张力曲线，避免薄型膜材拉伸变形或厚质片材收卷松散的问题；切断装置采用无杆气缸带动锯齿切刀的结构，换卷时切刀沿幅宽方向匀速移动完成裁断，

　　切口整齐无毛刺，不会对下一工位的收卷起始段造成质量影响。分切装置可根据生产需求选配圆刀组，在收卷的同时完成宽幅卷材的分条作业，减少后续分切工序的设备投入。整机的传动链路布局充分考虑了维护便利性，同步带传动部位、轴承座安装位都预留了足够的拆装空间，日常点检时无需拆解大型构件即可完成润滑、张紧度调整等操作，各功能模块采用分体式安装设计，可根据不同生产线的布局需求调整进出料方向，适配现有生产线的改造升级需求，无需对原有产线的布局做大规模调整。
