手机配件自动摆盘上料设备结构设计

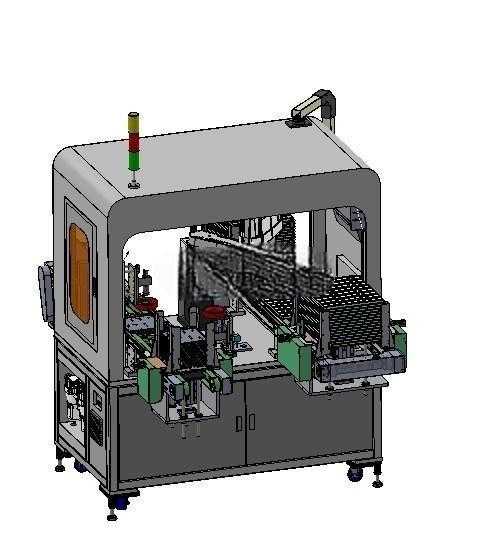

　　在消费电子精密组装产线中，小尺寸手机结构件、功能配件的上料摆盘环节长期依赖人工操作，存在摆放精度偏差、物料磕碰损伤、产线节拍匹配度差等问题，该款设备正是针对这一场景开发的专用自动化作业单元，可直接嵌入手机配件组装、检测、包装工段的前段工序，替代人工完成托盘来料的自动分拆、物料取放、载具规整摆盘全流程作业。设备整体采用框架式封闭护罩结构，底部配置可调式支撑脚轮与防震脚垫，安装时无需额外预埋地基，仅需在平整硬化地面完成水平校准即可对接产线，整机占地边界控制在长2.2米、宽1.6米、高1.9米范围内，护罩侧面预留维护检修门与操作触控屏安装位，顶部设置三色状态警示灯，可实时反馈设备运行、待机、故障状态，

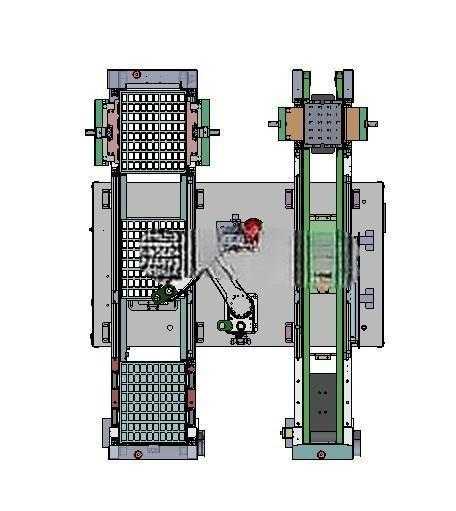

　　护罩开口位置匹配上下游输送线的对接高度，可直接衔接前段托盘来料输送线与后段载具输出线，无需额外增设转接输送机构。从功能实现逻辑来看，设备内部集成了托盘自动分盘机构、叠盘缓存工位、多轴取料机械手、载具定位输送组件几大核心模块，托盘来料由人工或前段AGV输送至入料位后，分盘机构会逐次拆分堆叠的空托盘与带料托盘，避免多盘粘连导致的卡料问题；取料机械手末端可根据不同手机配件的外形更换适配吸嘴或夹爪，取料过程中设置压力反馈阈值，避免夹取力过大造成配件表面压痕、变形，取放位置重复定位精度可控制在±0.1mm范围内，满足精密配件的摆盘位置度要求；完成取料后的空托盘会自动输送至叠盘工位堆叠缓存，堆叠到设定数量后自动提示出料，

　　减少人工频繁清理空盘的工作量。设计过程中充分考虑了不同规格手机配件的快速换型需求，载具定位工位采用快换式定位销设计，更换产品型号时仅需更换对应载具与机械手末端治具，在触控屏内调用对应参数程序即可完成换型，单批次换型时间可控制在15分钟以内，适配多品种小批量的生产需求；设备内部的走线、管路全部采用拖链规整排布，运动部件的行程范围内均设置硬限位与软限位双重保护，避免误操作导致的机构碰撞损坏，输送线两侧配置光电传感器，可实时监测物料到位状态，出现缺料、卡料时自动暂停并触发警示，减少设备故障停机时间。
