宾馆用四层复合一次性拖鞋生产设备结构

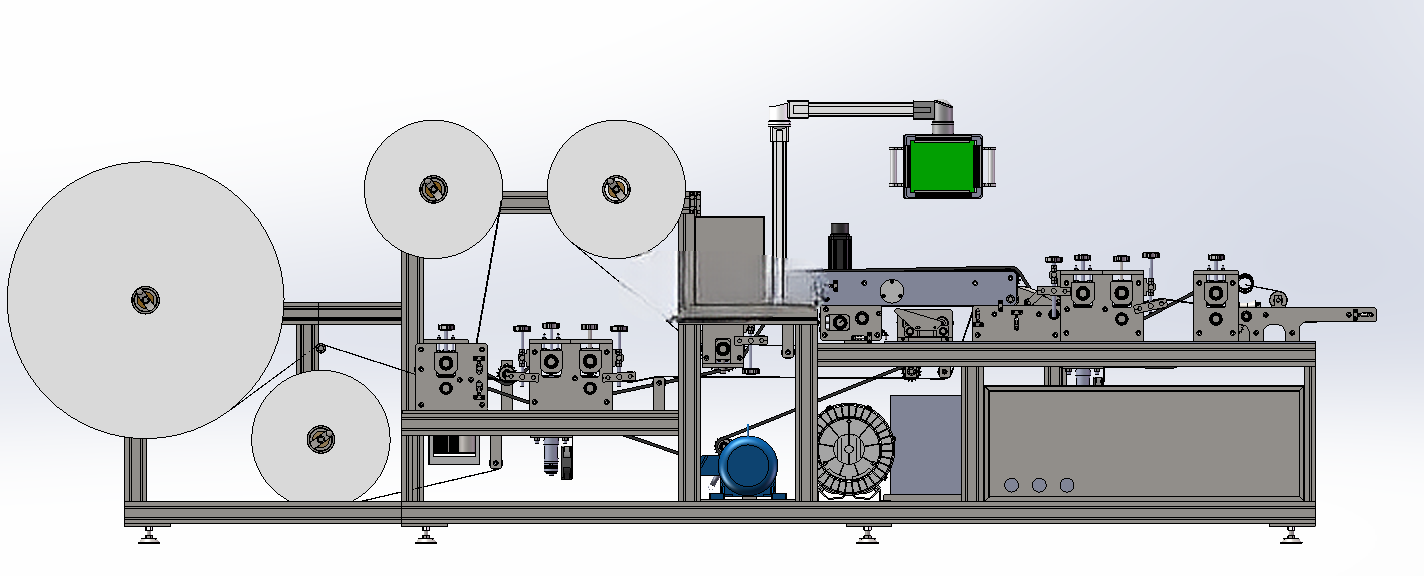

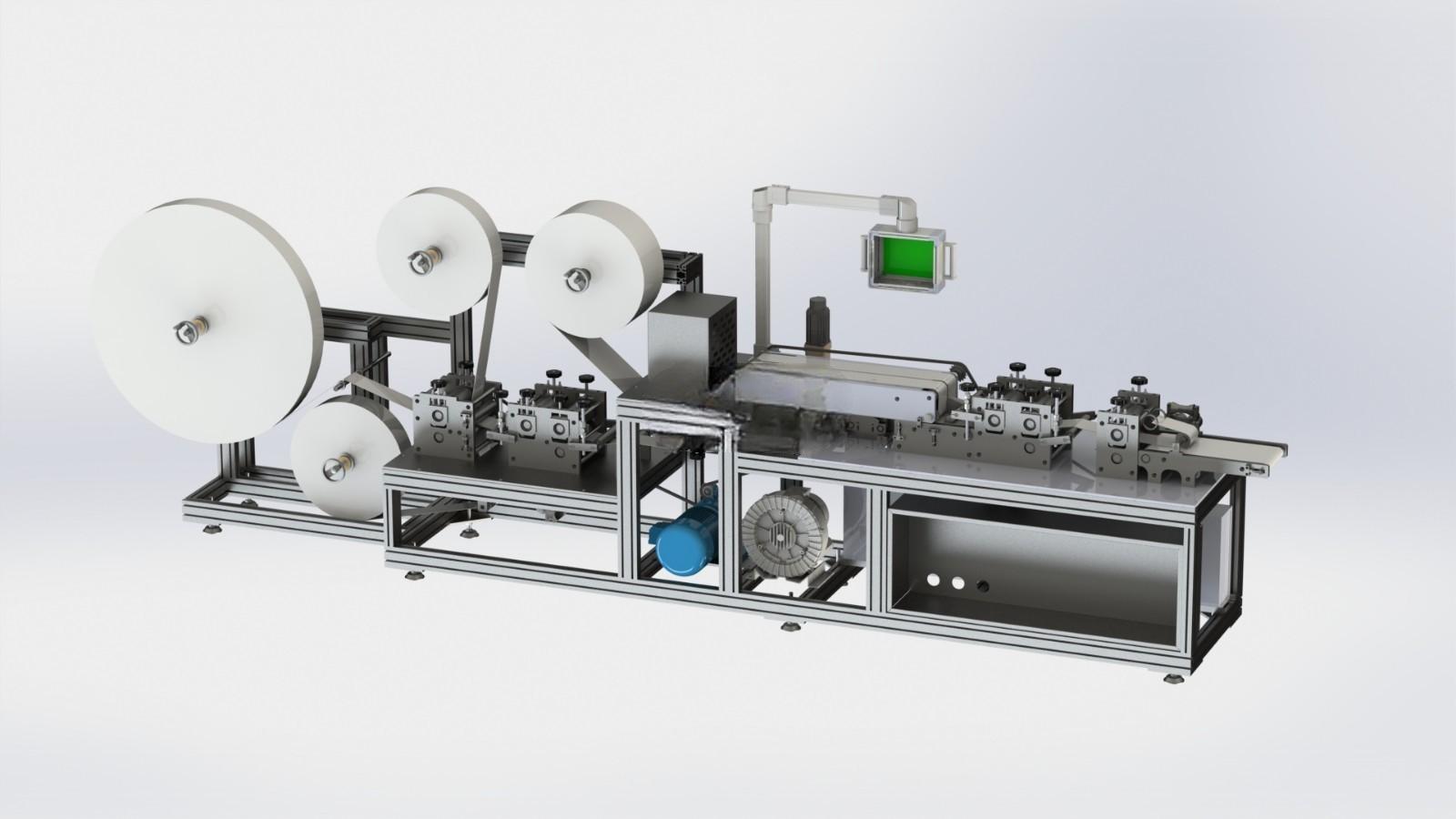

　　这套设备面向酒店、民宿行业一次性拖鞋的规模化量产场景，核心解决传统拖鞋生产工序分散、多层材料复合精度差、生产效率偏低的实际问题，适配无纺布、珍珠棉等多种鞋材的复合成型需求。从产线布局来看，设备采用卧式长机架排布，进料端设置多组放料辊架，分别对应鞋面无纺布、鞋底下层无纺布、中间缓冲珍珠棉、鞋底上层无纺布四组料卷的放料输出，每路放料工位都配置了张力调节机构，可根据不同材料的拉伸特性调整阻尼，避免材料走偏、拉伸变形或起皱，保证多层材料在进入复合工位前的张力一致性。

　　复合工位采用热压辊组结构，辊面做了防滑纹理处理，可根据不同材料的熔点调整热压温度与辊间压力，让四层材料在输送过程中完成牢固贴合，不会出现分层脱开的问题，热压辊的平行度通过两端的调节螺栓可做微调，补偿长期运行产生的装配误差，保证整幅材料复合压力均匀。成型工位配置了滚切模具结构，模具轮廓匹配一次性拖鞋的鞋型曲线，滚切过程中随主输送线同步运转，实现连续式冲切成型，避免间歇式冲切带来的效率损耗，模具安装位置预留了快换接口，可根据不同鞋型尺寸快速更换对应模具，适配不同码数、不同款式拖鞋的生产需求。

　　出料端设置了成品收集与余料收卷机构，冲切后的成品拖鞋通过导料槽滑落至收集工位，剩余的边料则通过独立的收卷辊统一收卷，便于后续废料回收处理，减少生产现场的杂物堆积。从安装边界来看，设备整体为一体式机架结构，底部设置可调水平的支撑脚座，可适应车间地面的不平整情况，安装时需在进料端预留足够的料卷上料空间，出料端预留成品收集与物料周转的操作空间，设备侧面预留维护检修通道，便于日常对辊组、传动部件做润滑保养与故障排查。

　　传动系统采用集中驱动结构，主电机通过同步带、链轮将动力分配至各个输送辊、复合辊与滚切工位，各工位的传动比经过精确匹配，保证各段输送速度完全同步，避免材料拉扯或堆料问题，传动部位都设置了安全防护罩，避免生产过程中操作人员误触运动部件。设备的走线全部沿机架内部的线槽排布，外部无裸露线缆，既避免生产过程中线缆被材料剐蹭损坏，也让整体外观更加整洁规整。在实际生产适配中，这套设备可兼容不同克重的无纺布与不同厚度的珍珠棉材料，通过调整张力参数、热压温度与辊间压力，即可适配不同材质组合的拖鞋生产，无需对设备结构做大幅改动，能够满足中小规模日用品生产企业的多品类柔性生产需求，相比传统的分体式拖鞋生产工序，这套设备将放料、复合、成型、余料回收工序整合在同一台设备上，大幅减少了工序间的物料转运成本，也降低了多工序操作带来的人工需求，单条产线仅需1-2名操作人员即可完成上料、参数调整与成品收集的全部工作。设备的机架采用型钢焊接后整体去应力处理，长期运行不会出现机架变形问题，所有与材料接触的辊面都做了表面硬化与抛光处理，不会刮伤无纺布表面，保证成品拖鞋的外观质量。
