自动化提升机组装传输带设备结构设计

　　这套设备主要面向3C电子、小家电组装类产线的层间物料转运场景，解决不同高度工位之间工件周转的衔接问题，常见于多层布局的组装车间，替代人工跨工位搬运料箱、载具的重复作业，可直接对接平面输送线实现物料的垂直提升与水平输送的无缝衔接，减少产线人工搬运的等待时间，降低周转过程中的工件磕碰风险。

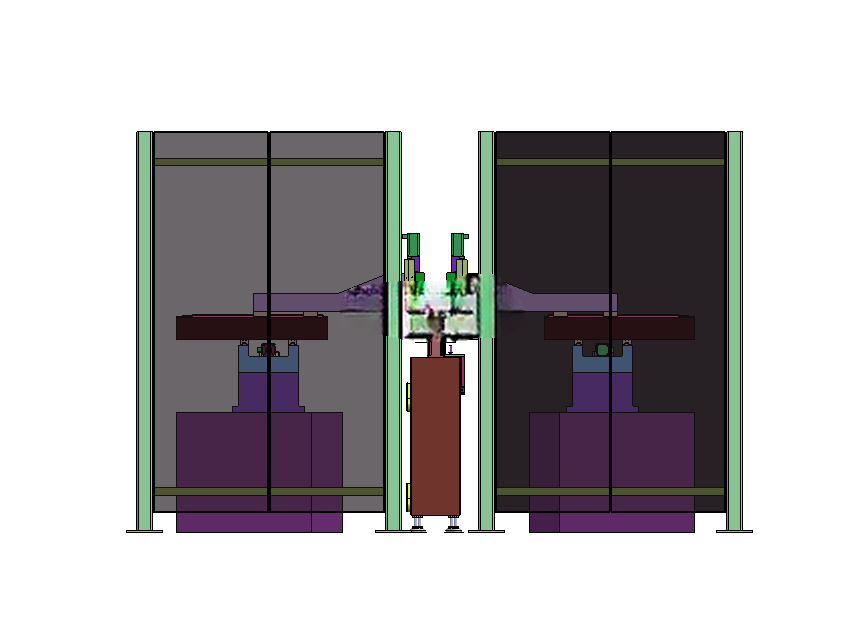

　　设备整体采用铝型材框架作为主体承载结构，外围设置透明防护围板，既满足设备安全防护的隔离要求，又能直观观察内部物料运行状态，方便日常巡检时快速排查卡料、错位等异常。设备底部设置可调脚杯，可根据现场地面平整度调整安装水平度，安装时需预留左右两侧各600mm的维护操作空间，前后端对接输送线的位置需预留300mm的接驳调整余量，设备整体高度适配常规4米以下的车间层高，垂直提升行程可根据现场工位高度差做模块化调整，单段提升行程覆盖0.8米到3.2米的常规产线需求。

　　功能层面，设备集成了垂直提升、水平输送、载具定位三个核心功能模块，垂直提升部分采用直线导轨搭配同步带传动的结构，运行过程平稳无明显冲击，可承载最大15kg的载具连同工件，提升速度可根据产线节拍在0.1m/s到0.5m/s区间调整；水平传输段采用平皮带输送结构，两端设置到位检测传感器，当载具输送到接驳位置时自动触发停线定位，配合阻挡气缸实现载具的精准停靠，定位精度控制在±2mm以内，可直接对接上下游设备的取放料机构，无需额外增设二次定位工位。

　　设计过程中充分考虑了非标设备的通用化适配需求，所有结构件均采用参数化建模思路，直线运动模组的安装接口预留了足够的调整余量，可根据实际负载需求更换不同规格的导轨与传动部件；气动元件的安装位统一采用标准安装孔位，可兼容不同品牌的气缸、节流阀等气动配件，传感器安装槽采用通用铝型材槽口设计，可根据检测需求调整传感器的安装位置与检测角度。电气控制部分的走线全部采用内部线槽隐藏布置，外部无裸露线缆，既避免生产过程中线缆被物料剐蹭的风险，也让设备整体外观更整洁。

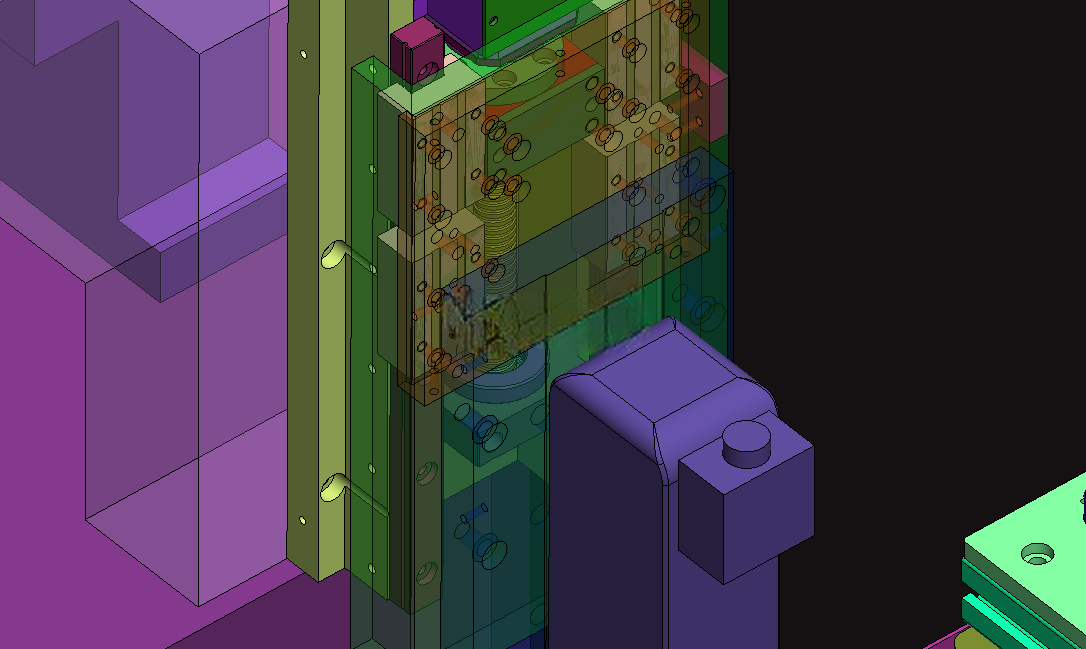

　　在结构细节处理上，提升滑台部分设置了导向防坠结构，当传动部件出现异常断裂时，防坠卡块可快速卡入导轨侧边的防坠槽，避免滑台坠落造成设备损坏或安全事故；所有传动部位均设置了可拆卸的防护盖板，日常维护时无需拆解主体框架即可快速完成同步带张紧、轴承润滑等保养操作。设备的载具适配部分采用可调整的导向条设计，可兼容宽度200mm到400mm的常规工装载具，换型时仅需调整导向条的安装位置即可适配不同尺寸的载具，无需更换整套输送工装。

　　从产线适配角度看，该设备可直接嵌入现有组装产线的布局中，不需要对原有产线做大规模改造，设备的进出料口高度可根据对接的平面输送线高度做定制调整，信号交互采用标准IO接口，可直接接入产线总控系统，实现与上下游设备的联动运行，当上游输送线有物料到位时自动触发提升动作，物料输送到下游工位后自动返回初始位置等待下一次指令，全程无需人工干预，可适配7*24小时连续生产的车间作业需求。
