多自由度液压驱动机械臂结构设计

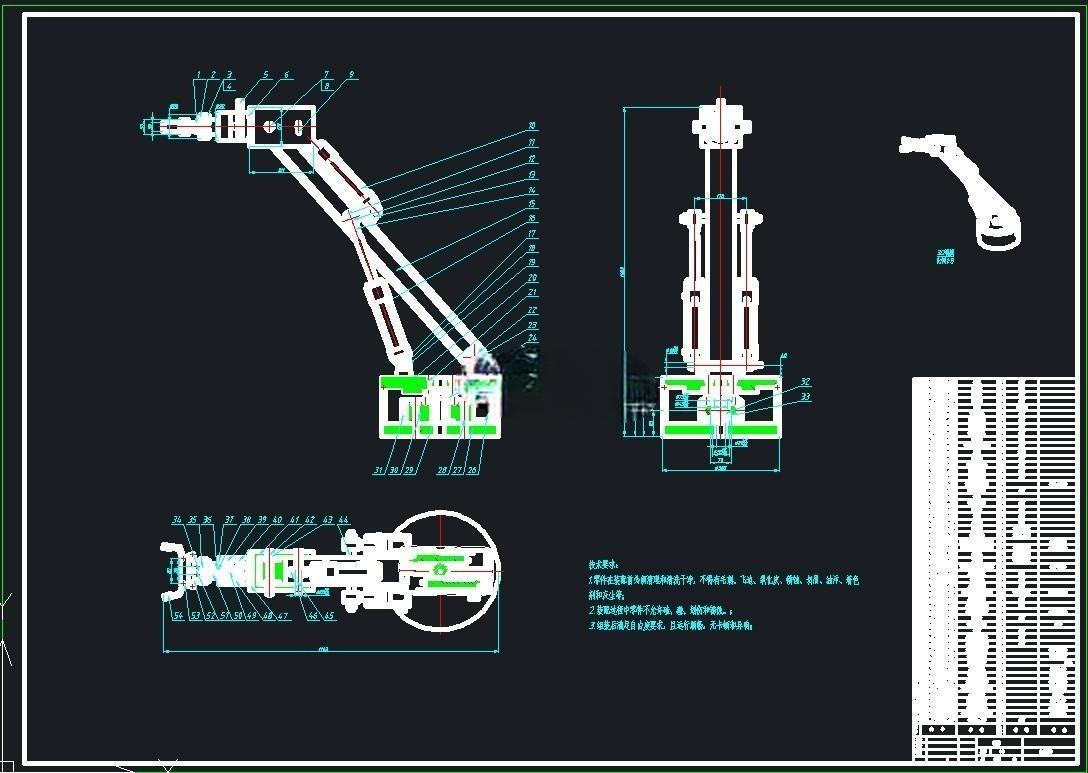

　　在离散制造的工件上下料、重型零部件转运、机床加工工位辅助上下料场景中，液压驱动的关节式机械手凭借出力大、结构刚性强、负载自重比高的特性，始终是重载作业场景的核心执行单元。这套液压机械臂采用基座回转、大臂俯仰、小臂俯仰、末端手爪开合的多自由度串联构型，所有摆动关节的动力均由双作用液压油缸提供，相比电机驱动的同负载级别关节臂，不需要搭配大减速比的减速器，关节反向间隙更小，重载工况下的位置保持能力更强，不会出现电机抱闸失效后的溜臂风险。

　　从结构设计逻辑来看，整套臂体的连杆采用箱型焊接结构，在保证臂体抗弯截面模量的前提下尽可能降低结构自重，避免臂体伸展到最大作业半径时，基座回转支承承受过大的倾覆力矩。基座部分采用圆柱形安装座，底部预留了均匀分布的螺栓安装孔，可直接固定在车间预制的混凝土安装基础或者设备配套的钢结构安装平台上，安装座内部集成了液压回转接头，能够在基座360度连续回转的过程中，为大臂、小臂、末端手爪的液压油缸持续输送压力油，避免管路随关节回转出现缠绕、拉扯的问题，回转支承的选型匹配了臂体全伸展状态下的最大倾覆力矩，预留了足够的安全系数，即使末端抓取额定负载的工件以最大速度回转，也不会出现基座晃动的问题。

　　大臂与小臂的铰接点处采用了自润滑轴承配合销轴的连接结构，液压油缸的两端均采用铰接式安装，能够补偿臂体俯仰过程中油缸的角度偏移，避免油缸活塞杆承受径向力导致密封件过早磨损。驱动大臂俯仰的油缸布置在大臂下方靠近基座的位置，利用杠杆原理放大油缸的输出力矩，降低油缸的工作压力等级；小臂驱动油缸则布置在大臂内侧的空腔位置，一方面能够缩短液压管路的长度，减少压力损失，另一方面可以避免臂体运动过程中油缸与周边设备、工装发生碰撞。末端的手爪机构采用平行开合的夹指结构，由小型液压油缸驱动齿轮齿条机构实现夹指的同步动作，夹持力可通过液压系统的压力阀进行无级调节，能够适配不同材质、不同重量的工件抓取需求，夹指的安装面预留了标准的螺栓孔位，可根据实际抓取的工件外形更换V型块、平板夹指、仿形夹指等不同的夹持端头。

　　从安装边界与作业范围来看，整套机械臂的基座直径控制在合理范围内，安装时不需要对原有车间地面做大规模改造，只要基础的承载能力满足臂体满载时的压力要求即可固定；臂体的最大伸展半径覆盖了常见机床上下料工位的作业范围，最小收缩半径时能够将臂体折叠收拢在基座上方，减少非工作状态下的空间占用，方便车间内的设备布局规划。臂体的所有液压管路均采用硬管沿臂体内部走线，仅在关节活动位置预留短段高压软管，既能够避免管路外露被工件剐蹭损坏，也能让整体外观更加整洁，减少日常维护时的管路清理工作量。

　　在实际应用中，这套液压机械手可搭配液压站、行程开关、位置传感器组成完整的作业单元，能够完成固定轨迹的工件搬运、机床上下料、热加工工位的工件取放等作业，相比人工操作，能够在重载、高温、存在切削液飞溅的恶劣工况下持续稳定工作，降低一线操作人员的劳动强度；相比桁架式机械手，它的安装占地面积更小，作业覆盖范围更灵活，不需要搭建长距离的桁架导轨，适合多台设备紧凑布局的车间使用。设计过程中对所有连杆的受力状态做了完整的校核，臂体在最大伸展长度、额定负载的工况下，结构变形量控制在允许范围内，能够保证末端抓取工件的位置重复精度，满足一般工业作业的精度要求，铰接点的密封结构能够阻挡车间内的粉尘、切削液进入铰接缝隙，延长销轴与轴承的使用寿命，减少日常维护的频次。
